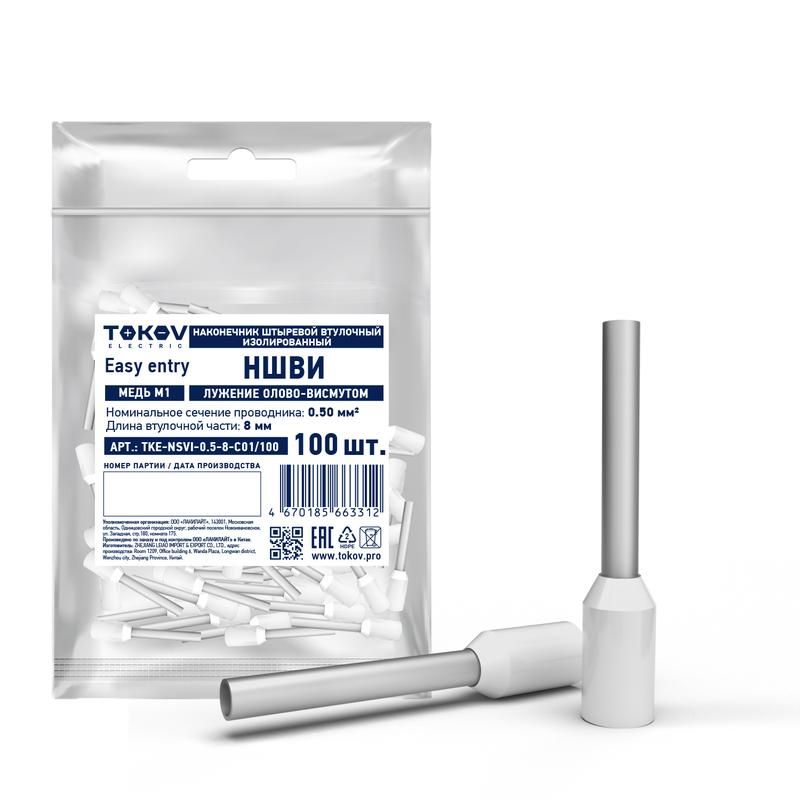

Наконечник штыревой втулочный изолированный НШВИ 0.5-8 TOKOV ELECTRIC TKE-NSVI-0.5-8-C01/100

Наконечник штыревой втулочный изолированный НШВИ 0.5-8 от TOKOV ELECTRIC - это компактный соединительный элемент для медного провода сечением 0,5 мм2, предназначенный для надёжного подключения к клеммам, разъёмам и контактным группам. Артикул tke-nsvi-0.5-8-c01/100 обеспечивает безопасную и долговечную фиксацию в слабых токах, например, в автоматике, контроллерах и маломощной аппаратуре.

Назначение и область применения

Наконечник НШВИ 0.5-8 используется для оконцевания одножильных и многожильных медных проводов сечением 0,5 мм2 перед установкой в клеммы, разъёмы или болтовые зажимы. Благодаря изоляции он исключает риск случайного замыкания между соседними контактами. Подходит для устройств с низкими токами: модульных автоматов, реле, плат управления, систем освещения, бытовой электроники и промышленной автоматики.

Технические характеристики

• Номинальное сечение провода: 0,5 кв.мм - оптимально для тонких жил, часто используемых в сигнальных цепях
• Длина втулки: 8 мм - достаточна для прочного обжима без перегрузки материала
• Материал втулки: медь - высокая проводимость и устойчивость к окислению
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не выделяет галогены при нагреве
• Цвет изоляции: белый - удобен для визуального различения цепей
• Тип конструкции: стандартная - классическая форма с равномерным переходом от жилы к контакту
• Безгалогенная изоляция: да - соответствует требованиям экологичности и безопасности в закрытых помещениях

Совместимость и монтаж

Наконечник НШВИ 0.5-8 совместим с большинством стандартных клеммных колодок и штыревых разъёмов, рассчитанных на провод 0,5 мм2. Для монтажа требуется обжимной инструмент с матрицей для сечений 0,2–0,5 мм2. Обжим должен быть плотным, без повреждения изоляции и с заходом втулки до упора. Не допускается использование плоскогубцев - это снижает механическую прочность соединения.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена, что делает продукт безопасным при возможном перегреве - не выделяет токсичных газов. Соответствует общепринятым нормам для электрооборудования в условиях с ограниченной вентиляцией. Медная втулка соответствует требованиям по электропроводности ГОСТ 2451.

Преимущества

• Изолированная конструкция исключает необходимость в дополнительной изоляции после монтажа
• Высокая стабильность контакта благодаря качественной меди и точному размеру втулки
• Удобство визуальной диагностики - белый цвет легко заметить даже в плотной сборке
• Экологичность - отсутствие галогенов позволяет использовать в чувствительных средах (офисы, детские учреждения, системы HVAC)

Ограничения применения

Наконечник НШВИ 0.5-8 не предназначен для проводов сечением более 0,5 мм2 - попытки запихнуть больший провод приведут к плохому обжиму и перегреву. Также не рекомендован для силовых цепей выше 10 А - для таких задач требуются более крупные наконечники. Не следует применять в условиях постоянного воздействия открытого огня или температур выше +105 C - материал изоляции потеряет форму.

Примеры использования

• Подключение датчиков температуры к PLC-контроллерам
• Фиксация проводов в реле времени и импульсных устройствах
• Сборка распределительных щитов с маломощными модулями
• Монтаж световых индикаторов и кнопочных пультов

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода вошли в втулку полностью - ни одна не должна торчать
• Обжимайте с усилием, указанным в инструкции к вашему инструменту - недостаточно или слишком сильно давление одинаково опасны
• При использовании в вибрационных средах (станки, транспорт) дополнительно проверяйте герметичность соединения каждые 6 месяцев
• Артикул tke-nsvi-0.5-8-c01/100 выпускается в упаковках по 100 штук - экономично для серийного производства
