Наконечник кабельный НШвИ 0.5-7.8 оранжевый Е0508 (100шт) - UGN10-D05-02-08 IEK

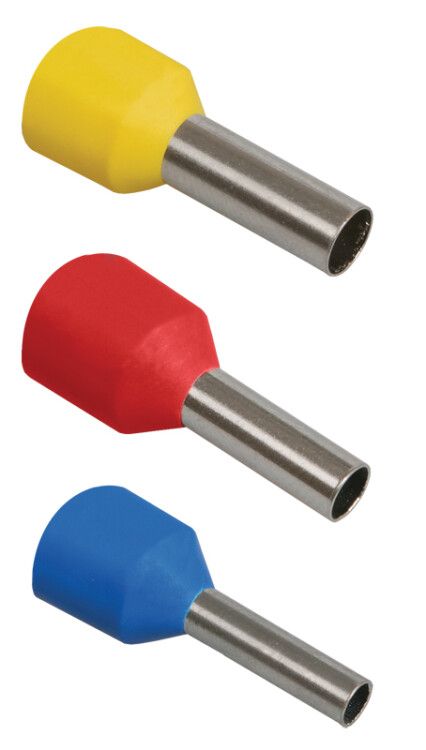

Наконечник кабельный НШВИ 0,5-8 оранжевый (100 шт/упак) от IEK предназначен для надёжного оконцевания многопроволочных гибких проводов сечением 0,5 мм2 перед подключением к клеммам оборудования. Лужёная медная втулка обеспечивает хорошую проводимость, а яркая оранжевая изоляция упрощает визуальное распознавание размера.

Назначение и область применения

Наконечник кабельный НШВИ 0,5-8 оранжевый (100 шт/упак) используется для оконцевания многожильных проводов перед их подключением к контактным элементам: клеммным блокам, автоматическим выключателям, розеткам, рубильникам и другому электрооборудованию. Подходит для слаботочных цепей, устройств управления, панелей распределения, систем автоматизации и освещения. Особенно эффективен там, где требуется исключить расслоение жил при затяжке контакта.

Технические характеристики

• Номинальное сечение проводника: 0,5 мм2
• Материал втулки: медь, лужёная поверхность
• Материал изоляции: поливинилхлорид (PVC)
• Цвет изоляции: оранжевый
• Внутренний диаметр втулки: 1 мм
• Наружный диаметр втулки: 2,6 мм
• Длина втулки: 13,8 мм
• Тип конструкции: стандартная, трубчатая форма фланца
• Изоляция: да, защищает токоведущую часть до основания втулки
• Срок службы: 5 лет при соблюдении условий эксплуатации

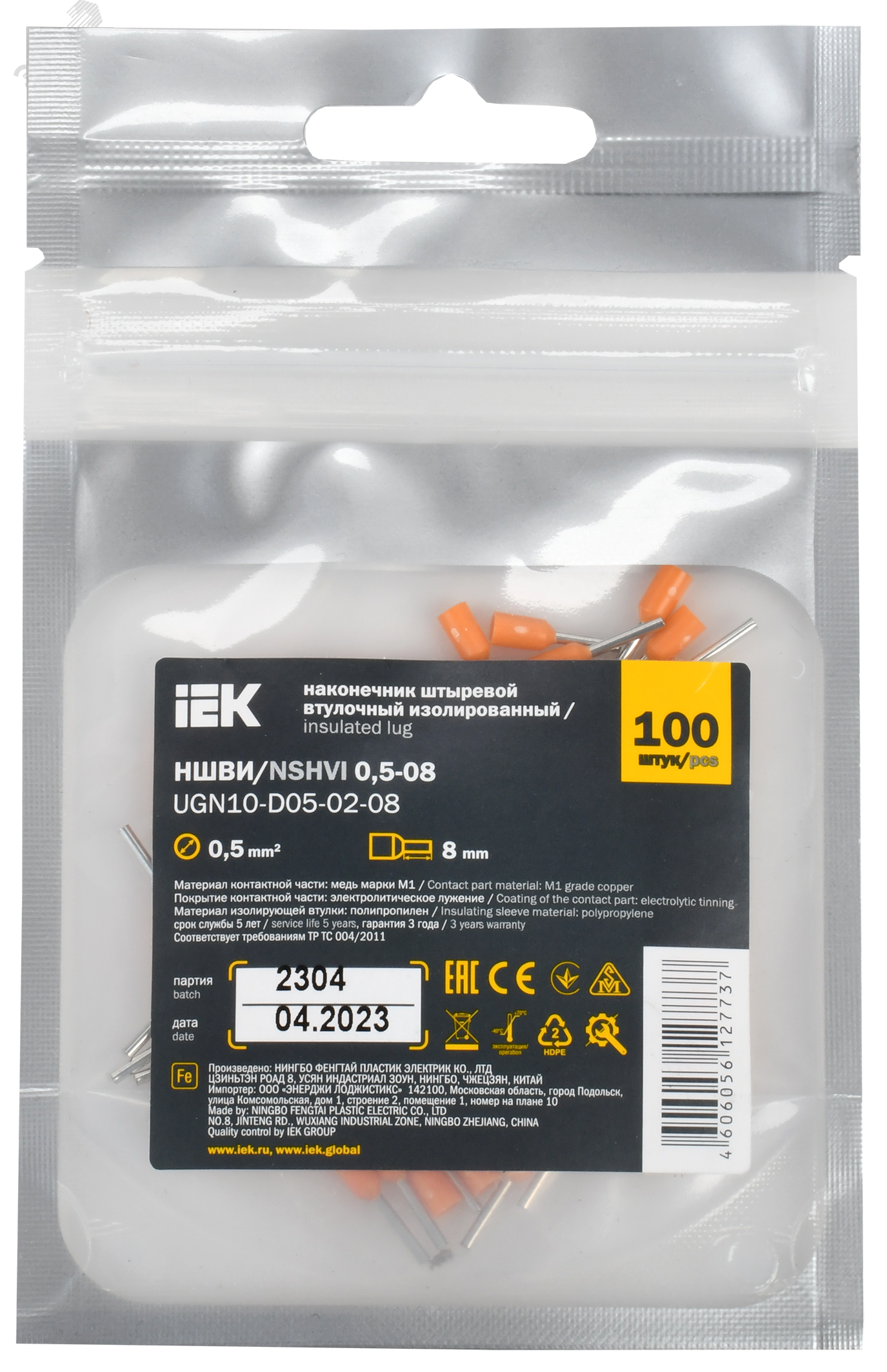

• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник кабельный НШВИ 0,5-8 оранжевый (100 шт/упак) совместим со всеми стандартными инструментами для опрессовки наконечников типа «Губки» или «Кримпер». Для правильной установки:

• Зачистите изоляцию провода на длину, равную длине втулки (13,8 мм).
• Разведите жилы провода и вставьте их полностью в втулку - они должны достичь её основания.
• Опрессуйте втулку специальным клещами, чтобы деформация произошла именно на участке между изоляцией и металлической частью.
• Не используйте плоскогубцы или другие не предназначенные для этого инструменты - это снижает надёжность соединения.

Посадочный диаметр провода - 1 мм, что соответствует многопроволочному проводу сечением 0,5 мм2. Применяйте только для гибких проводов, не для однопроволочных.

Безопасность и стандарты

Наконечник кабельный НШВИ 0,5-8 оранжевый (100 шт/упак) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399-97. Лужёное покрытие предотвращает окисление меди, повышает долговечность контакта и снижает переходное сопротивление. Изоляция из PVC устойчива к механическим воздействиям и не поддерживает горение.

Преимущества

• Яркий оранжевый цвет позволяет легко отличить этот наконечник от других размеров при сборке и обслуживании.
• Лужёная медь обеспечивает стабильный контакт даже при длительной эксплуатации в условиях повышенной влажности.
• Изолированный дизайн защищает токоведущую часть от случайного замыкания и снижает риск поражения током.
• Высокая плотность опрессовки предотвращает выпадение жил из втулки при вибрации или частых перегибах.
• Удобная упаковка - 100 штук в одном блистере - экономит время при закупках и хранении.

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - только для многопроволочных гибких.
• Не рекомендован для работы при температуре выше +70 C - изоляция из PVC теряет прочность.
• Не допускается использование с проводами большего сечения - возможна потеря контакта или повреждение зажима.
• Не подходит для высоких токов свыше 10 А - для больших нагрузок требуются наконечники с большим сечением.

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щитовой комнате.
• Оконцевание проводов в пультах управления станков и конвейеров.
• Монтаж сигнальных цепей в системах автоматизации (PLC, датчики).
• Подключение светильников и розеток в бытовых и коммерческих помещениях.

Практические советы

• Перед опрессовкой проверьте, что все жилы провода вошли в втулку - ни одна не должна торчать.
• Выбирайте инструмент с матрицей, подходящей под размер 0,5–1 мм2 - это гарантирует качественную деформацию.
• Храните наконечник кабельный НШВИ 0,5-8 оранжевый (100 шт/упак) в сухом месте - хотя изоляция устойчивая, влага может вызвать коррозию лужёного слоя при длительном воздействии.
• При использовании в панелях с ограниченным пространством учтите внешний диаметр 2,6 мм - он влияет на шаг расположения клемм.
• Для массового монтажа удобнее использовать сразу несколько упаковок - так проще менять инструмент и не прерывать работу.
