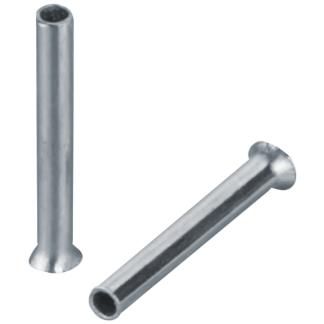

Наконечник 93 596 NET-NSHV-0.5-8 (уп.50шт) NAVIGATOR 93596

Наконечник NET-NSHV-0.5-8 от бренда Navigator предназначен для надёжного соединения одножильного провода сечением 0,5 мм2 с клеммами до 8 мм. Этот элемент из серии NET-NSHV обеспечивает прочный контакт в условиях вибраций и частых перепадов температур, что делает его подходящим для промышленной автоматизации и распределительных щитов.

Назначение и область применения

Наконечник NET-NSHV-0.5-8 используется для оконцевания медных одножильных проводов сечением 0,5 мм2 перед установкой в клеммы, болтовые зажимы или разъёмы. Применяется в электрощитах, пультах управления, станках, системах автоматизации и других устройствах, где требуется устойчивый и долговечный контакт. Подходит для работ в условиях повышенной вибрации и механических нагрузок.

Технические характеристики

• Сечение провода: 0,5 мм2
• Размер клеммы: 8 мм
• Материал: медь, омеднённая поверхность
• Изоляция: отсутствует (неизолированный тип)
• Тип наконечника: трубчатый, с опрессовкой

Совместимость и монтаж

Наконечник NET-NSHV-0.5-8 совместим с клеммами и зажимами внутренним диаметром до 8 мм. Для фиксации необходимо использовать специальный пресс-клещи с матрицей для наконечников типа NSHV. Убедитесь, что инструмент соответствует размеру 8 мм - некорректная опрессовка снижает надёжность контакта. После монтажа проверьте прочность соединения легким растяжением провода.

Преимущества

• Высокая электропроводность благодаря меди с омеднением - минимизирует нагрев и потери энергии
• Уплотнённая форма корпуса предотвращает ослабление контакта при вибрациях
• Стандартная геометрия обеспечивает совместимость с большинством промышленных клеммных блоков
• Не требует пайки - быстрый и безопасный способ монтажа

Ограничения применения

• Подходит только для одножильных медных проводов - не применяется для многожильных или алюминиевых
• Не имеет изоляции - нельзя использовать на токоведущих частях под напряжением без дополнительной защиты
• Не рекомендован для постоянного погружения в жидкости или высокой влажности без внешней герметизации

Примеры использования

• Подключение датчиков в цепях управления станков
• Запитка реле и контакторов в распределительном щите
• Соединение проводов в пультах управления конвейерными линиями
• Фиксация сигнальных линий в системах автоматизации

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине наконечника - не более 8–10 мм
• Выбирайте пресс-клещи с регулировкой усилия - переусилие деформирует наконечник, недостаточное давление - слабый контакт
• Проверяйте соответствие диаметра клеммы и наконечника: 8 мм - максимальный допустимый размер; меньшие клеммы не подойдут
• Для длительной работы в агрессивной среде используйте термоусадочные трубки после монтажа
• Артикул 93596 и серия NET-NSHV - это точные идентификаторы для заказа запасных комплектов
