Наконечник 71 088 NET-E0508 Е-гильзы НШВИ Оранж. (100 шт/упак) |71088 |Navigator 17332

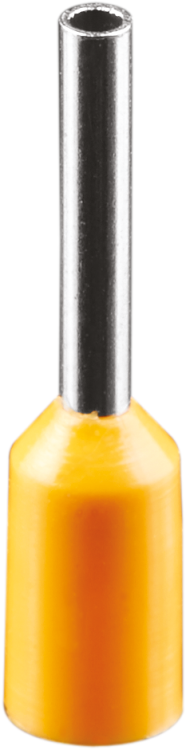

Наконечник-гильза изолированная НШвИ 0.5-8 оранжевый (100 штук в упаковке) от бренда Navigator - это готовое решение для надёжного оконцевания однопроволочных и многожильных медных проводников сечением 0,5 мм2. Продукт сочетает лужёную медную гильзу и прочную полиамидную изоляцию, обеспечивая безопасное и долговечное соединение в распределительных коробках, щитах и оборудовании. Артикул 71088 и серия NET-E указывают на соответствие стандартизированным решениям Navigator.

Назначение и область применения

Наконечник-гильза изолированная НШвИ 0.5-8 оранжевый предназначен для оконцевания медных проводов сечением 0,5 мм2 перед подключением к зажимам, клеммным колодкам, автоматическим выключателям и другим контактным устройствам. Подходит для использования в электрических щитах, пультах управления, бытовых и промышленных устройствах, где требуется защищённое и компактное соединение. Цвет оранжевый позволяет легко идентифицировать сечение провода визуально.

Технические характеристики

• Номинальное сечение кабеля: 0,5 мм2
• Материал контакта: медь, лужёная поверхность
• Материал изоляции: полиамид (PA)
• Длина гильзы: 13,8 мм
• Диаметр внутреннего отверстия: 1 мм - соответствует диаметру жилы 0,5 мм2
• Наружный диаметр: 2,6 мм
• Форма фланца: трубчатая, без буртика
• Тип конструкции: стандартная, прямой угол соединения
• Способ монтажа: опрессовка с помощью клещей
• Упаковка: 100 штук в одной упаковке
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Наконечник-гильза изолированная НШвИ 0.5-8 оранжевый совместим с любыми инструментами для опрессовки, поддерживающими размеры 0,5–1 мм2. Для правильного монтажа используйте матрицу с подходящим профилем - она должна плотно обжать медную часть без повреждения изоляции. Изоляционная манжета не предназначена для механического обжатия - её задача - предотвращать случайное касание токоведущих частей. После опрессовки проверьте герметичность соединения: провод не должен свободно болтаться внутри гильзы.

Безопасность и стандарты

Изолированная конструкция снижает риск короткого замыкания между соседними контактами. Материал изоляции - полиамид - устойчив к перегреву до +105 C и не поддерживает горение. Лужёное покрытие защищает медь от окисления, что особенно важно во влажной среде. Соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-1 для наконечников класса N.

Преимущества

• Интегрированная изоляция исключает необходимость в дополнительной термоусадке или изоленте
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• Яркий оранжевый цвет ускоряет визуальную идентификацию сечения при обслуживании
• Высокая механическая прочность полиамидной оболочки защищает от истирания и деформации
• Удобная упаковка по 100 штук минимизирует потери и упрощает хранение

Ограничения применения

Не применяйте наконечник-гильза изолированная НШвИ 0.5-8 оранжевый для алюминиевых проводов - материал гильзы рассчитан только на медь. Не допускается использование с проводами большего сечения - это вызывает плохой контакт и перегрев. Также не рекомендуется применять в условиях постоянного погружения в воду или воздействия открытого пламени - хотя изоляция устойчива к температуре, она не является водонепроницаемой. Не используется в высокочастотных цепях свыше 10 кГц без дополнительной экранизации.

Примеры использования

• Подключение проводов 0,5 мм2 к клеммам автоматических выключателей в квартирном щите
• Оконцевание сигнальных проводов в системах управления станками
• Соединение проводов датчиков и реле в промышленных контроллерах
• Запитка маломощных устройств (например, освещения, розеток с защитой) через клеммники

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину гильзы - 13,8 мм. Лишняя изоляция мешает качественному соединению.
• Выбирайте клещи с регулировкой усилия - слишком слабый обжим приведёт к люфту, слишком сильный - к разрыву изоляции.
• Проверяйте качество обжима: после монтажа попробуйте слегка потянуть провод - он не должен выскальзывать.
• Храните упаковку в сухом месте, избегайте перепадов температур - это продлит срок службы изоляции.
• Артикул 71088 и серия NET-E позволяют легко найти аналоги или запасные части в каталогах Navigator.
