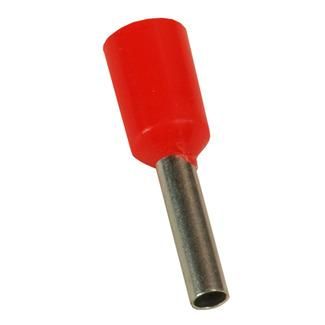

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-0.5-8 (уп.100шт) КЭАЗ 278039

Наконечник штыревой втулочный НШвИ T-Shv-PVC-0,5-8 (100 штук) от КЭАЗ Optima предназначен для надёжного соединения одножильных медных проводов сечением 0,5 мм2 в электрических цепях до 400 В. Этот тип наконечника используется там, где требуется компактное и защищённое оконцевание - особенно при сборке щитов и подключении автоматов в ряд.

Назначение и область применения

Наконечник штыревой втулочный НШвИ T-Shv-PVC-0,5-8 (100 штук) применяется для оконцевания одножильных медных проводов в электрических цепях переменного и постоянного тока напряжением до 400 В. Подходит для создания шлейфов между автоматическими выключателями, УЗО, контакторами, установленными на DIN-рейке. Часто используется в распределительных щитах, пультах управления, станках и системах автоматизации.

Технические характеристики

• Номинальное сечение провода: 0,5 мм2 - оптимально для тонких медных жил
• Длина втулки: 8 мм - обеспечивает плотную фиксацию при обжиме
• Материал контактной части: медь, лужёная - улучшает проводимость и предотвращает окисление
• Материал изоляции: Поливинилхлорид (ПВХ) - гибкий, устойчив к механическим повреждениям
• Цвет изоляции: оранжевый - стандартизированный цвет для удобства идентификации
• Номинальное напряжение: 400 В - соответствует требованиям бытовых и промышленных сетей
• Рабочий температурный диапазон: от –40 C до +80 C - допускает применение в холодных и нагретых средах
• Тип конструкции: стандартная - совместима с обычными обжимными клещами
• Размер по AWG: 8 - соответствие международным стандартам
• Упаковка: 100 штук в блистере - удобно для хранения и расходования

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ T-Shv-PVC-0,5-8 (100 штук) совместим с любыми обжимными инструментами, поддерживающими размеры для проводов 0,5 мм2. Для правильного монтажа используйте клещи с матрицей, подходящей под диаметр втулки 8 мм. Обжим должен быть равномерным - не пережимайте, чтобы не повредить жилу. Изоляция не требует удаления перед установкой - она уже выполнена в виде втулки. После обжима проверьте прочность соединения легким рывком.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для низковольтной аппаратуры. Лужёная поверхность снижает риск коррозии, а изоляция из ПВХ обеспечивает электробезопасность при работе под напряжением до 400 В. Соответствует требованиям безопасности для помещений с повышенной влажностью и промышленными условиями.

Преимущества

• Готовая изоляция исключает необходимость самостоятельной изоляции после обжима
• Лужёная медь увеличивает срок службы контакта и снижает переходное сопротивление
• Яркая оранжевая изоляция позволяет легко отличать этот тип наконечника от других
• Подходит для работы в широком диапазоне температур - от мороза до высокой температуры внутри щита
• Высокая точность размеров гарантирует надёжный контакт даже при многократном демонтаже

Ограничения применения

Не предназначены для многожильных проводов - используются только с одножильными медными жилами. Не рекомендованы для силовых цепей выше 400 В. Не следует использовать в условиях постоянного воздействия открытого пламени или агрессивных химических сред - материал ПВХ теряет прочность при температурах выше +80 C и при контакте с растворителями. Также не подходит для проводов сечением более 0,5 мм2 - возможен плохой контакт или выход из строя.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Обустройство шлейфа между несколькими УЗО в одном ряду
• Формирование контрольных цепей в пультах управления станков
• Сборка слаботочных цепей в системах автоматизации зданий

Практические советы

• Перед обжимом убедитесь, что провод полностью вошел в втулку - не должно быть торчащих жил
• Выбирайте обжимные клещи с регулировкой усилия - слишком малое давление вызывает плохой контакт, слишком большое - повреждает жилу
• Храните наконечники в сухом месте - хотя они изолированы, длительное воздействие влаги может повлиять на качество лужения
• Для массовой сборки щитов закупайте сразу 100 штук - экономичнее и проще в управлении запасами
• Проверяйте соответствие сечения провода - использование этого наконечника для провода 1,5 мм2 недопустимо, даже если он кажется “входящим”
