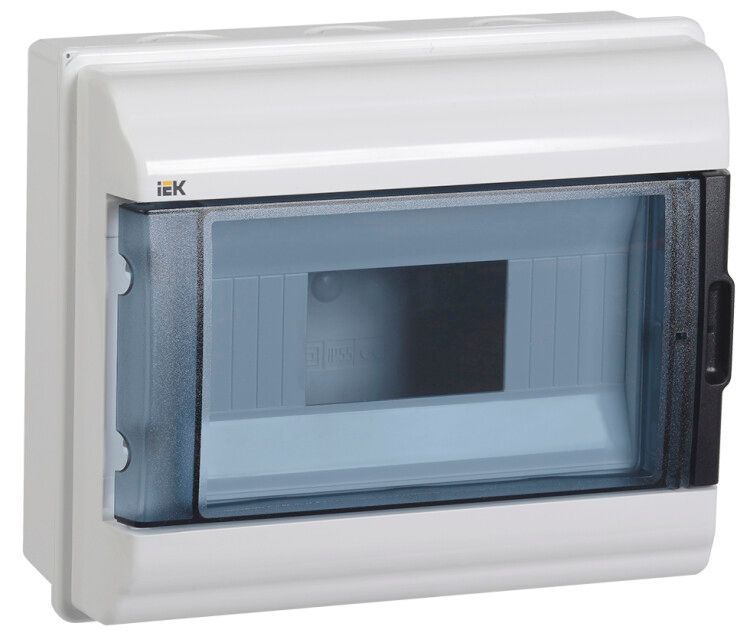

Корпус пластиковый КМПн-9 KREPTA 5 IP55, 9 модулей IEK MKP72-N3-09-55

Корпус пластиковый навесной КМПн-9 IP55 белый открытый монтаж 198х235х108мм от IEK предназначен для монтажа распределительных щитов с модульной аппаратурой в условиях повышенной влажности и запыленности. Артикул mkp72-n3-09-55 соответствует серийному решению KREPTA и рассчитан на долгую эксплуатацию - до 25 лет.

Назначение и область применения

Корпус КМПн-9 IP55 используется для сборки электрощитов, где требуется защита оборудования от пыли и воды. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейке. Применяется в помещениях с высокой влажностью - гаражах, автомойках, подвалах, лабораториях, мастерских - и на улице, например, для внешнего ввода энергии в здание.

Технические характеристики

• Габариты: 198×235×108 мм - позволяет разместить до 9 модулей DIN
• Степень защиты: IP55 - защищает от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и химически агрессивным средам
• Номинальное напряжение: 400 В - подходит для трехфазных сетей 230/400 В
• Климатическое исполнение: УХЛ1 - работает при температурах от -40 C до +80 C
• DIN-рейка: встроена - стандартная рейка для крепления модульной аппаратуры
• Крышка: закрытого типа, прозрачная - позволяет контролировать состояние аппаратуры без вскрытия
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Цвет: белый - снижает нагрев от солнечного света, хорошо видна грязь и повреждения
• Количество рядов: один - однорядная компоновка
• Количество дверей: одна - доступ со стороны фронта

Совместимость и монтаж

Корпус КМПн-9 совместим с любыми модульными устройствами, соответствующими стандарту DIN EN 60715. Монтаж осуществляется открытым способом - на стену с помощью крепежных отверстий в боковых стенках. Для надежной фixации используйте анкеры или саморезы подходящего диаметра. Корпус не требует предварительной подготовки основания, но поверхность должна быть ровной и не подвержена постоянным вибрациям. Комплектация некомплектная - крепеж и внутренние элементы (например, шины PE/N) необходимо докупить отдельно.

Безопасность и стандарты

Произведен согласно ТУ 27.90.33-003-83135016-2017. Соответствует требованиям безопасности для электротехнических изделий в РФ. Прозрачная крышка исключает случайное прикосновение к токоведущим частям при закрытом положении. Напряжение 400 В допускает использование в бытовых и промышленных системах, но не рекомендуется для высоковольтных объектов выше 1000 В.

Преимущества

• Высокая степень защиты IP55 - надежная работа даже в сырых и пыльных местах
• Прозрачная крышка - возможность визуального контроля состояния аппаратуры без демонтажа
• Широкий диапазон температур (-40…+80 C) - подходит для холодных регионов и жарких помещений
• Долгий срок службы - 25 лет при правильном монтаже и эксплуатации
• Удобная форма - оптимальные габариты для 9 модулей, не занимает лишнее место

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует защита Ex
• Не является герметичным - не подходит для постоянного погружения в воду или прямого воздействия струи под давлением
• Некомплектный - не содержит крепеж, шины, провода, зажимы - всё нужно докупать
• Ограничен объем - 9 модулей недостаточно для сложных систем с большим числом устройств
• Пластиковая конструкция менее устойчива к ударным нагрузкам - не рекомендуется в местах с риском механических повреждений

Примеры использования

• Электрощит на входе в гараж - защита от сырости и пыли
• Распределительный щит в автомойке - устойчив к водным брызгам
• Щит управления насосной станцией - работает при низких зимних температурах
• Внешний щит на фасаде здания - защищен от осадков и пыли
• Аппаратура в учебной лаборатории - безопасный и прозрачный корпус для обучения

Практические советы

• Перед монтажом проверьте, что посадочные отверстия совпадают с точками крепления стены - габариты 198×235 мм требуют точного расположения анкеров
• При установке на улице используйте дополнительный водоотводящий желоб под нижней частью корпуса - влага может скапливаться внутри
• Прозрачная крышка легко царапается - не протирайте ее абразивными материалами
• Для увеличения вместимости можно использовать два корпуса рядом - КМПн-9 не предусматривает наращивание
• Обязательно подключите шину PE и N - они не входят в комплект, но обязательны по нормам ПУЭ
• Проверьте соответствие DIN-рейки - некоторые устройства имеют нестандартные крепления, особенно импортные
