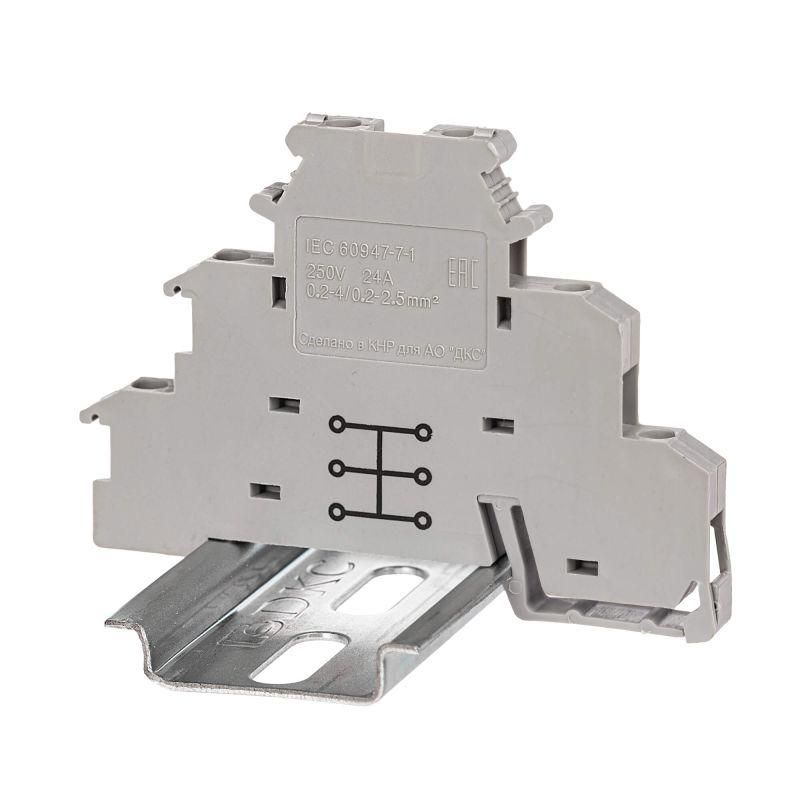

Клемма трехуровневая, винтовой зажим, 6 точек подключения, 2.5 кв.мм, серая | DKIDR-1.5-PV DKC ДКС

Клемма трехуровневая винтовой зажим 6 точек подключения 2.5 кв.мм серая от DKC (ДКС) - компактное устройство для надежного соединения шести проводников на DIN-рейке. Артикул dkidr-1.5-pv обеспечивает устойчивую передачу тока до 24 А при рабочих температурах от –40 до +105 C, идеально подходя для автоматизации, распределительных щитов и промышленного оборудования.

Назначение и область применения

Эта клемма используется для создания последовательных и параллельных соединений в цепях управления, силовой разводки и распределительных системах. Подходит для подключения медных проводов сечением от 0,2 до 2,5 мм2. Применяется в промышленной автоматике, панелях управления, станках, конвейерах, освещении и других устройствах, где требуется плотная компоновка и высокая надежность соединений.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактных точек: 6 (по 2 на каждый из трёх уровней)
• Диапазон сечений провода: 0,2–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 250 В
• Рабочий температурный диапазон: –40 … +105 C
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина: 6,2 мм; Высота: 54,5 мм; Глубина: 72,5 мм
• Материал корпуса: термопласт PA 6.6 (полиамид)
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал
• Цвет: серый
• Положение входов: боковое
• Уровни связаны внутренне: да (встроенные перемычки PV)

Совместимость и монтаж

Клемма dkidr-1.5-pv устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть её на рейку до характерного щелчка. Каждый уровень имеет два винтовых зажима - один для входящего провода, второй - для выходящего. Между уровнями предусмотрены встроенные металлические перемычки, которые обеспечивают электрическую связь без необходимости установки внешних перемычек. Это снижает время сборки и исключает риск неправильного подключения.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - он не поддерживает горение и самостоятельно затухает после удаления источника пламени. Это соответствует требованиям безопасности для промышленного электрооборудования. Номинальные значения тока и напряжения рассчитаны с запасом для длительной работы в условиях перегрузок и колебаний сети.

Преимущества

• Встроенные перемычки между уровнями экономят место и ускоряют монтаж
• Компактная форма (6,2 мм в ширину) позволяет размещать много клемм в ограниченном пространстве
• Стабильный винтовой зажим обеспечивает долговременный контакт без ослабления
• Термостойкий корпус выдерживает экстремальные температуры - от холодных складов до нагреваемых щитов
• Серый цвет улучшает визуальное различение в сложных панелях

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать обжимные наконечники для сечений выше 1,5 мм2
• Запрещено применять в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материал PA 6.6 не устойчив к таким веществам
• Не следует использовать в цепях переменного тока свыше 250 В или постоянного тока свыше 24 А - возможен перегрев и повреждение контактов
• Не подходит для монтажа вне DIN-реек - отсутствуют крепёжные отверстия

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Разветвление сигнальных цепей в системах автоматического освещения
• Объединение нескольких проводов питания в распределительном щите
• Создание последовательных цепей для контрольных сигналов в конвейерных линиях

Практические советы

• Перед зажимом провода убедитесь, что его изоляция срезана ровно - лишняя изоляция внутри зажима вызывает плохой контакт
• Для проводов сечением 0,5 мм2 и меньше используйте наконечник типа “пальчик” - так предотвращается деформация жил
• Проверьте момент затяжки винта: слишком сильное усилие может повредить резьбу, недостаточное - вызовет нагрев и окисление
• При использовании нескольких таких клемм dkidr-1.5-pv в одной цепи следите, чтобы все они были установлены в одном направлении - это упрощает диагностику
• Из-за малой ширины (6,2 мм) можно разместить до 8 клемм на 1 метре DIN-рейки - планируйте компоновку заранее
