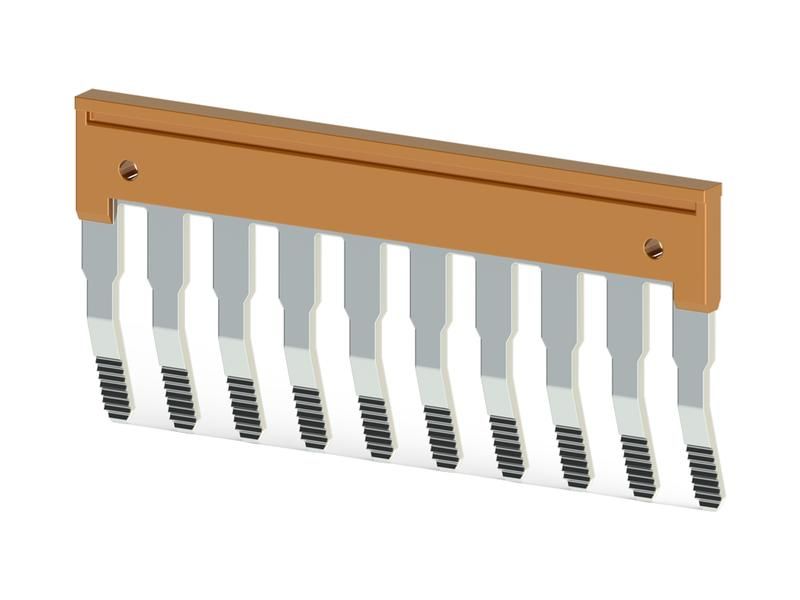

Перемычка внеш. для AVK2.5/ AVK2.5RD (10полюса) TKO 2.5/10 Klemsan 476269

Перемычка внешняя для клеммной колодки AVK2.5 / AVK2.5RD 10 полюсов TKO 2.5/10 от бренда Klemsan предназначена для соединения нескольких контактов на клеммной колодке без необходимости прокладывать отдельные провода. Артикул 476269 обеспечивает надёжный токовый контакт между соседними полюсами в компактном исполнении.

Назначение и область применения

Перемычка используется для создания электрических связей между последовательными клеммами на колодках типа AVK2.5 и AVK2.5RD. Применяется в распределительных щитах, автоматических системах управления, устройствах защиты и других местах, где требуется упростить коммуникацию между несколькими цепями одного уровня напряжения.

Технические характеристики

• Количество полюсов: 10
• Тип клеммы: совместима с AVK2.5 и AVK2.5RD
• Рабочий ток: до 18 А (при условии соответствия стандартным условиям монтажа)
• Напряжение: до 500 В переменного тока
• Материал контактов: медная сплавная основа с никелевым покрытием
• Материал корпуса: самозагасающий полиамид (UL94 V-0)
• Шаг клемм: 5 мм

Совместимость и монтаж

Перемычка AVK2.5 / AVK2.5RD 10 полюсов TKO 2.5/10 совместима исключительно с клеммными колодками серии AVK2.5 и AVK2.5RD от Klemsan. Устанавливается путём вставления в клеммы сверху - каждый контакт перемычки фиксируется механически в гнездо клеммы. Для установки не требуются инструменты - достаточно плотного нажатия рукой. Перед монтажом убедитесь, что все клеммы свободны и не зажаты проводами.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для устройств сборки и соединений. Материал корпуса имеет класс горючести UL94 V-0 - предотвращает распространение пламени. Напряжение изоляции рассчитано на безопасную работу в сетях до 500 В AC.

Преимущества

• Устраняет необходимость в дополнительных проводах между соседними полюсами - снижает риск перепутывания и повышает чистоту сборки.
• Фиксация без инструментов - позволяет выполнять монтаж и демонтаж быстро даже в ограниченном пространстве.
• Стандартный шаг 5 мм гарантирует точное соответствие клеммной колодке - исключает перекосы и плохой контакт.
• Высокая долговечность контактов благодаря никелевому покрытию - устойчивость к окислению и износу.

Ограничения применения

• Не применяется с другими сериями клеммных колодок - даже аналогичными по шагу, если они имеют другую форму гнезда.
• Не предназначен для работы с токами выше 18 А - превышение нагрузки вызывает нагрев и выход из строя.
• Запрещено использовать в условиях постоянной вибрации без дополнительной фиксации - возможна потеря контакта.
• Не рекомендовано применение во взрывоопасных средах - отсутствует специальная защита от искрообразования.

Примеры использования

• Объединение фаз в трёхфазной сети для питания группы однофазных потребителей.
• Создание параллельных цепей в реле времени или терморегуляторах.
• Подключение нескольких входных сигналов к одному выходу в контроллерах автоматизации.
• Сборка силовых шин в распределительных щитах малой мощности.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были освобождены от проводов - иначе перемычка не войдёт полностью.
• При использовании в многоконтактных системах лучше всего применять цветные маркеры на конце перемычки - так проще определить целостность связи после монтажа.
• Не используйте перемычку как замену провода для передачи тока на значительное расстояние - она работает только между смежными клеммами.
• При частых обслуживаниях системы выбирайте перемычки с маркировкой - они удобнее для диагностики.
• Артикул 476269 - единственный подходящий вариант для 10-полюсной версии; для меньшего числа полюсов нужны другие модели.
