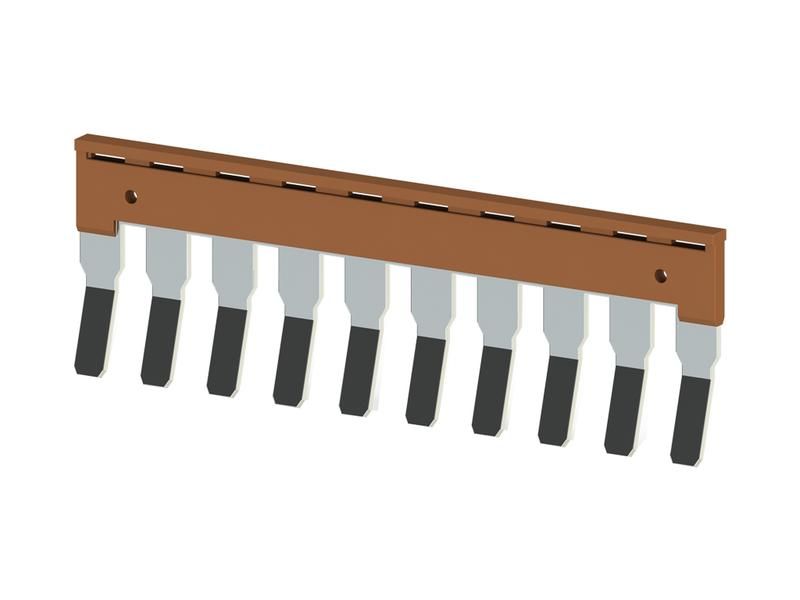

Перемычка внеш. для AVK6/ WGO1/ WGO3 10п TKO 6/10 Klemsan 476289

Перемычка внешняя для клеммных колодок AVK6, WGO1, WGO3 10 позиций TKO 6/10 от бренда Klemsan предназначена для соединения нескольких контактов на клеммной колодке без необходимости прокладывать отдельные провода. Артикул 476289 обеспечивает надёжный и компактный способ распределения сигнала или питания между десятью соседними клеммами.

Назначение и область применения

Перемычка TKO 6/10 используется для создания последовательного электрического соединения между десятью контактами на клеммных колодках серий AVK6, WGO1 и WGO3. Применяется там, где требуется равномерное распределение тока или сигнала - например, при подключении нескольких датчиков, реле или выходов управления в щитах автоматизации, на конвейерах или в системах освещения.

Технические характеристики

• Количество позиций: 10
• Поддерживаемые серии клеммных колодок: AVK6, WGO1, WGO3
• Тип соединения: внешнее, механическое
• Материал контактов: медный сплав с никелевым покрытием
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: до 12 А
• Температурный диапазон: от -25C до +80C

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками AVK6, WGO1 и WGO3. Устанавливается вручную: достаточно вставить её в гнёзда клемм, начиная с первой позиции, до десятой. Каждый контакт фиксируется за счёт упругих зажимов внутри перемычки - никаких инструментов не требуется. Перед установкой проверьте, что все клеммы свободны и не имеют повреждений. Нельзя использовать с другими типами колодок - даже если они выглядят аналогично.

Преимущества

• Устраняет необходимость в дополнительных проводах - снижает риск перепутать соединения
• Экономит место в шкафу - вместо множества проводов одна компактная перемычка
• Обеспечивает одинаковое сопротивление на всех участках цепи
• Легко демонтировать и заменить - просто вытянуть из клемм
• Имеет цветовую маркировку для быстрой идентификации типа и числа позиций

Ограничения применения

• Не предназначен для работы с высокими импульсными нагрузками - не используйте в частотных преобразователях или сварочных аппаратах
• Запрещено применять в средах с повышенной вибрацией без дополнительной фиксации
• Не рассчитана на работу при температурах выше +80C - избегайте установки рядом с нагревательными элементами
• Не допускается использование с клеммами других производителей, даже если они имеют похожий шаг

Примеры использования

• Связывание десяти входов PLC для контроля состояния дверей на конвейере
• Распределение одного фазового напряжения на несколько реле в силовой части щита
• Объединение сигналов от датчиков уровня жидкости в одной группе
• Формирование общей шины заземления на клеммной колодке

Практические советы

• Перед установкой убедитесь, что клеммы находятся в нулевом положении - не должны быть задвинуты или закрыты крышками
• Проверяйте плотность посадки: если хотя бы один контакт не фиксируется - перемычка не будет работать
• При сборке больших массивов рекомендуется использовать одну перемычку на каждые 10 клемм - не пытайтесь удлинить её самодельным решением
• Храните в сухом месте - влага может вызвать окисление контактов
• Артикул 476289 - единственный подходящий вариант для этих моделей; другие номера не гарантируют совместимость
