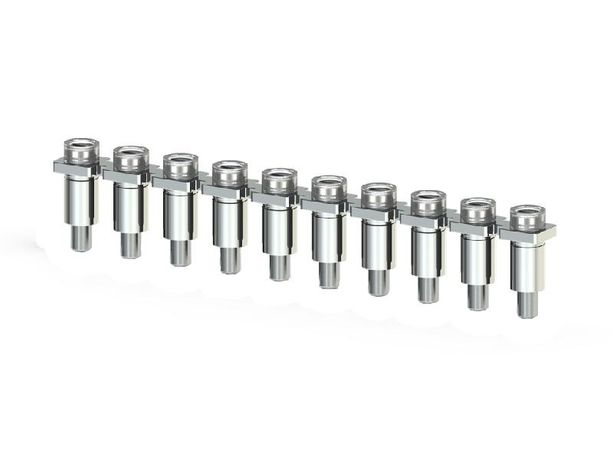

Перемычка для AVK6 10п UK6/10 Klemsan 474149

Перемычка для клеммной колодки AVK6 10п UK6/10 от бренда Klemsan предназначена для соединения соседних контактов на однофазных клеммных колодках типа AVK6 10п, обеспечивая надёжный токопроводящий контакт без необходимости внешней проводки. Артикул 474149 используется там, где требуется быстрый и безопасный распределение фазного напряжения между несколькими точками.

Назначение и область применения

Перемычка AVK6 10п UK6/10 применяется для создания последовательного соединения между соседними зажимами на клеммной колодке AVK6 10п. Это позволяет передавать электроэнергию от одного входа ко всем последующим контактам без прокладки дополнительных проводов. Подходит для сборки силовых щитов, автоматических выключателей, устройств защиты и других систем, требующих компактного и надёжного распределения фазы.

Технические характеристики

• Тип: перемычка для клеммной колодки AVK6 10п
• Количество контактов: 10-позиционная (соответствует шагу 5,08 мм)
• Материал контактов: медный сплав с никелированием
• Изоляция: термостойкий полиамид (UL94 V-0)
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: до 20 А
• Стандарт совмещаемости: соответствует формату UK6/10

Совместимость и монтаж

Перемычка AVK6 10п UK6/10 совместима исключительно с клеммными колодками серии AVK6 10п от Klemsan. Устанавливается путём вставления в защёлкивающиеся гнёзда между двумя смежными клеммами. Монтаж выполняется без инструментов - достаточно плотно вставить перемычку до характерного щелчка. Для демонтажа используйте плоскую отвертку для легкого поддевания корпуса. Не допускается использование с другими сериями клемм, даже при аналогичном шаге - форма контакта отличается.

Безопасность и стандарты

Перемычка выполнена из материалов, устойчивых к возгоранию (класс горючести UL94 V-0). Соответствует требованиям IEC 60947-7-1 к коммутирующим элементам для контрольных цепей. Никелирование контактов предотвращает окисление и снижает переходное сопротивление при длительной нагрузке.

Преимущества

• Устраняет необходимость в установке одиночных перемычек или жил провода - экономит время при сборке
• Гарантированное механическое крепление - не выпадает при вибрации
• Цельная конструкция минимизирует риск плохого контакта
• Чёткая цветовая маркировка (по умолчанию белая) упрощает визуальный контроль

Ограничения применения

• Не многожильные системы с частыми перестановками - после нескольких десятков вставок возможна потеря удерживающего усилия
• Запрещено использовать в цепях постоянного тока выше 300 В
• Не предназначен для работы в условиях повышенной запыленности без дополнительной герметизации
• Не заменяет функциональную защиту - не является предохранителем или аппаратом защиты

Примеры использования

• Подключение трёхфазного автомата через одну фазу к нескольким выходным группам
• Объединение входов тепловых реле в одном ряду
• Распределение сигнала управления от одного реле на несколько исполнительных механизмов
• Сборка шкафа автоматического освещения с множеством одинаковых контуров

Практические советы

• Перед установкой проверьте, что все клеммы свободны и не имеют повреждений - грязь или деформация препятствуют нормальному контакту
• При использовании в высоконагруженных цепях рекомендуется периодически контролировать температуру перемычки - нагрев свыше 60 C указывает на недостаточный контакт
• Для удобства обслуживания храните запасные перемычки AVK6 10п UK6/10 рядом с щитом - они легко теряются при ремонте
• Артикул 474149 можно применять как универсальную замену для старых моделей UK6/10, если основная колодка остаётся AVK6 10п
