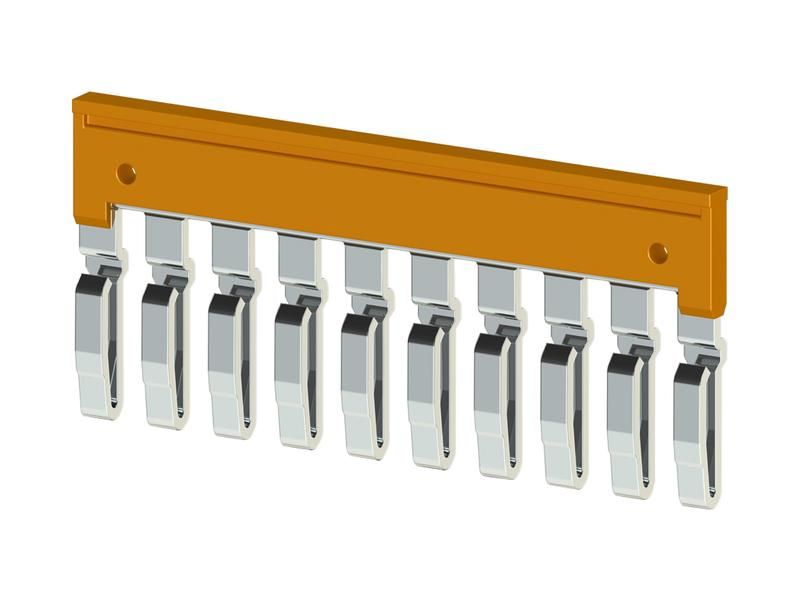

Перемычка для PYK/AVK2.5RD/ YBK2.5/ YBK3/ AVK2.5CC/ MVK2.5/ MYK2.5 10п UK 2.5/10 Klemsan 476229

Перемычка для клеммных колодок PYK/AVK2.5RD/YBK2.5/YBK3/AVK2.5CC/MVK2.5/MYK2.5 10 полюсов UK 2.5/10 от бренда Klemsan предназначена для соединения нескольких контактов в одной клеммной колодке, обеспечивая надёжный токопроводящий путь без необходимости внешней проводки. Артикул 476229 используется там, где требуется компактная и безопасная коммутация в распределительных щитах.

Назначение и область применения

Эта перемычка служит для создания электрических связей между соседними контактами в клеммных колодках серий PYK, AVK2.5RD, YBK2.5, YBK3, AVK2.5CC, MVK2.5 и MYK2.5. Подходит для установки в силовые и управляющие цепи, например, в автоматических выключателях, реле, модульные устройства защиты. Применяется в промышленных щитах, на станциях управления, в системах автоматизации.

Технические характеристики

• Количество полюсов: 10
• Рабочее сечение провода: до 2,5 мм2 (соответствует клеммным колодкам UK 2.5)
• Максимальный ток: до 24 А (при условии совместимости с основной клеммой)
• Материал контактов: медный сплав с никелевым покрытием
• Изолятор: самозатухающий полиамид (UL94 V-0)
• Цвет: красный

Совместимость и монтаж

Перемычка 476229 совместима исключительно с клеммными колодками, имеющими шаг 5,0 мм и тип зажима UK 2.5. Устанавливается путём вставления в гнёзда между контактами - без инструментов. Для правильного монтажа важно, чтобы все используемые клеммы были из одной серии и имели одинаковый форм-фактор. Перед установкой проверьте соответствие ширины перемычки и глубины гнезд. Нельзя использовать с клеммами других шагов (например, UK 4.0 или UK 6.0).

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для соединителей в распределительных устройствах. Материалы изоляции имеют класс горючести UL94 V-0, что снижает риск распространения пламени. Работает при температуре от -25C до +80C. Не предназначен для применений во взрывоопасных средах.

Преимущества

• Устраняет необходимость в дополнительных проводах - экономит место и время монтажа
• Красный цвет позволяет легко отличить перемычку от других элементов при обслуживании
• Высокая механическая прочность контактов - устойчивость к вибрациям и частому переключению
• Одновременно замыкает 10 контактов - идеальна для последовательных цепей

Ограничения применения

• Не подходит для клемм с другим шагом (менее или более 5,0 мм)
• Не рассчитана на ток выше 24 А - превышение может вызвать нагрев и повреждение
• Запрещено использование в условиях постоянного воздействия воды, масла или химически активных веществ
• Не применяется в высокочастотных цепях (RF, импульсные системы)

Примеры использования

• Объединение фаз L1–L10 в трёхфазном распределительном щите
• Подключение входных сигналов к нескольким реле в одном ряду
• Создание параллельных цепей питания для группы датчиков
• Формирование общего нулевого потенциала в контроллере

Практические советы

• Перед установкой убедитесь, что клемма полностью закрыта - перемычка должна плотно заходить до упора
• Не используйте перемычку в качестве временного решения - она не предназначена для частого демонтажа
• При сборке щита группируйте однотипные клеммы - так проще выбрать нужную перемычку
• Для больших массивов рекомендуется делать схему подключения - это предотвращает ошибки при подборе числа полюсов
• Артикул 476229 - единственный вариант для 10-полюсных соединений в семействе UK 2.5; аналоги других брендов не всегда подходят по форме
