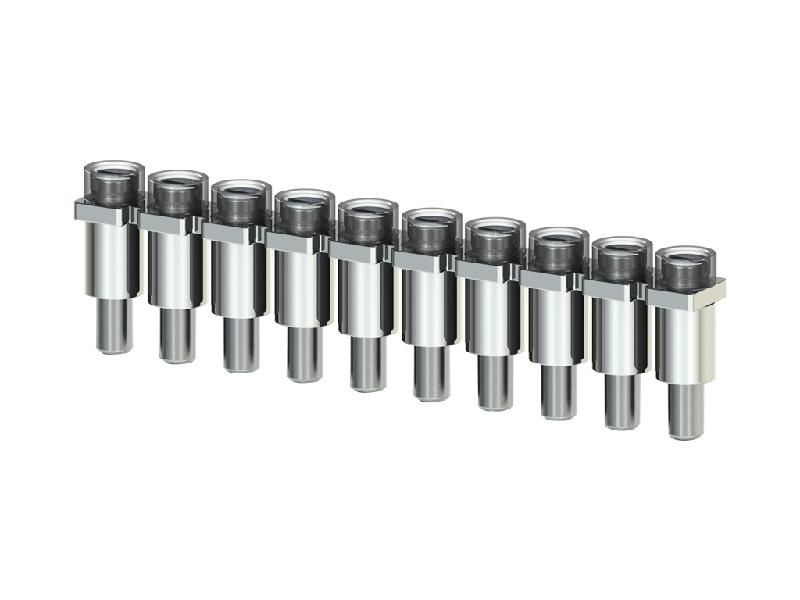

Перемычка для AVK4/ PIK4N/ AVK4C 10п UK4/10 Klemsan 474139

Перемычка для клеммной колодки AVK4/PIK4N/AVK4C 10 полюсов UK4/10 от бренда Klemsan предназначена для соединения нескольких контактов внутри клеммной колодки, упрощая коммуникацию между цепями. Артикул 474139 обеспечивает надёжный электрический контакт в распределительных щитах и автоматизированных системах.

Назначение и область применения

Эта перемычка используется для создания последовательного соединения между десятью соседними клеммами на колодках серий AVK4, PIK4N и AVK4C. Применяется там, где требуется передача напряжения или сигнала от одной клеммы к другой без внешних проводов - например, при групповом управлении реле, переключателями или датчиками. Подходит для установки в силовые и слаботочные цепи в промышленных щитах, пультах управления и оборудовании.

Технические характеристики

• Количество полюсов: 10
• Совместима с клеммными колодками: AVK4, PIK4N, AVK4C
• Тип контакта: штыревой, с зажимом типа UK4
• Максимальный ток: до 12 А (по спецификации колодок UK4)
• Рабочее напряжение: до 500 В переменного тока
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозагасающий поликарбонат

Совместимость и монтаж

Перемычка 474139 совместима исключительно с клеммными колодками AVK4, PIK4N и AVK4C, оснащёнными разъёмами UK4. Устанавливается путём вставления в соответствующие гнёзда между клеммами - от первой до десятой. Монтаж выполняется без инструментов: достаточно плотно вставить перемычку до щелчка. Не используйте её с другими типами колодок (например, UK10, UK16), так как шаг контактов отличается.

Безопасность и стандарты

Произведена в соответствии с требованиями IEC 60947-7-1 для компонентов клеммных устройств. Обеспечивает изолированную безопасную работу при нормальных условиях эксплуатации. Соответствует классу защиты IP20 - не предназначен для открытых или влажных сред без корпуса.

Преимущества

• Устраняет необходимость в дополнительных проводах между клеммами - снижает риск ошибок при сборке
• Фиксируется в гнёздах с защёлкой - не выпадает при вибрации
• Цветовая маркировка позволяет легко определить количество полюсов
• Выдерживает многократные вставки и извлечения без потери контакта

Ограничения применения

• Не применяется в цепях с током выше 12 А - возможен перегрев и повреждение
• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных сред - требует установки в закрытом щите
• Не совместима с клеммами других производителей, даже если они имеют аналогичный номер UK4
• Запрещено использовать для соединения фаз с нулём или заземлением - только для однотипных цепей

Примеры использования

• Объединение выходов нескольких реле в одном модуле для управления светильниками
• Подключение датчиков температуры в цепи контроля оборудования
• Создание параллельных цепей питания для контроллеров в панели управления станком
• Связка входов ПЛК через одну перемычку вместо 9 отдельных проводов

Практические советы

• Перед установкой проверьте, что все клеммы обесточены - даже малый ток может вызвать пробой при неправильном подключении
• Убедитесь, что шаг клемм точно соответствует 5 мм - иначе перемычка не войдёт или будет болтаться
• При замене старой перемычки вытягивайте её равномерно, чтобы не повредить гнёзда
• Для удобства обслуживания рекомендуется помечать каждую перемычку этикеткой - особенно в многослойных щитах
• Артикул 474139 - единственный вариант для 10-полюсных колодок AVK4/PIK4N; другие модели не подходят
