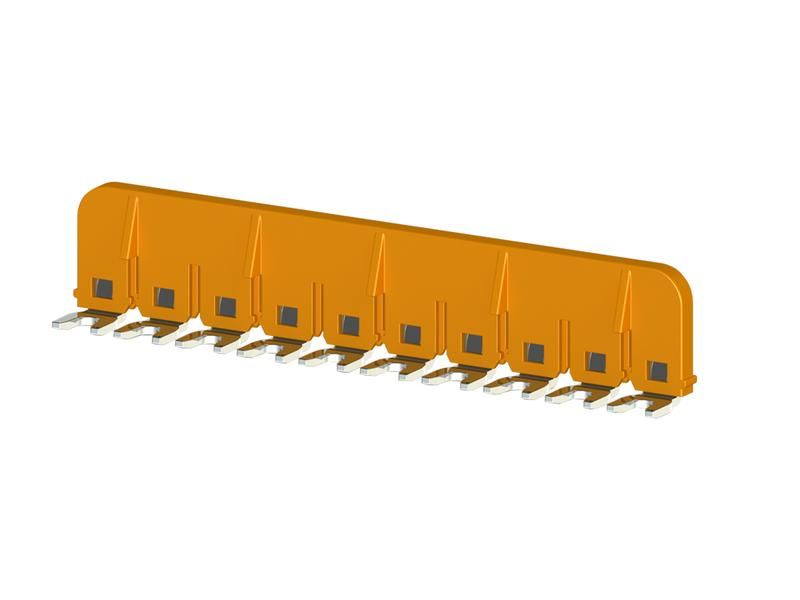

Перемычка для WGO1/ WGO3/ WGL1 10п IZUK 6/10 Klemsan 476309

Перемычка для WGO1/WGO3/WGL1 10 полюсов IZUK 6/10 Klemsan предназначена для соединения нескольких полюсов автоматических выключателей в одной групповой цепи, обеспечивая одновременное коммутирование всех фаз или цепей. Этот элемент используется в распределительных щитах с модульными устройствами бренда Klemsan.

Назначение и область применения

Перемычка для WGO1/WGO3/WGL1 10 полюсов IZUK 6/10 Klemsan применяется для создания связки между десятью соседними полюсами автоматических выключателей серии WGO1, WGO3 и WGL1. Она позволяет управлять несколькими цепями одновременно - например, при необходимости отключения всей группы нагрузок одним сигналом. Подходит для установки в шкафах управления, распределительных устройствах жилых, промышленных и коммерческих объектов.

Технические характеристики

• Количество полюсов: 10
• Совместима с контактной системой IZUK 6/10 Klemsan
• Максимальный ток: соответствует номинальному току защищаемых аппаратов (до 63 А согласно серийным нормам WGO)
• Материал контактов: медный сплав с серебряным покрытием
• Изоляция: самозагашивающийся термопластик

Совместимость и монтаж

Перемычка для WGO1/WGO3/WGL1 10 полюсов IZUK 6/10 Klemsan совместима исключительно с модулями серии WGO1, WGO3 и WGL1, оснащёнными контактной системой IZUK 6/10. Устанавливается на направляющие рейки DIN 35 мм. Для монтажа необходимо совместить её с выводами верхних или нижних зажимов аппарата - перемычка плотно фиксируется механически без дополнительного крепления. Перед установкой проверьте соответствие номера полюса и ориентацию контактов - неверная установка вызывает замыкание или отказ работы.

Безопасность и стандарты

Перемычка для WGO1/WGO3/WGL1 10 полюсов IZUK 6/10 Klemsan изготовлена в соответствии с требованиями IEC 60947-1 и EN 60947-2. Материалы изолирующих частей имеют класс горючести UL94 V-0. Продукт не содержит свинца и других запрещённых веществ по RoHS.

Преимущества

• Обеспечивает надёжную электрическую связь между всеми 10 полюсами без потерь
• Уменьшает количество проводов в щите, снижает риск ошибочного подключения
• Фиксация без инструментов - быстрая установка и демонтаж
• Выдерживает многократные операции включения/выключения без деградации контактов

Ограничения применения

• Не для аппаратов других серий - даже аналогичных по внешнему виду
• Запрещено использовать в цепях переменного тока выше 690 В
• Не рекомендовано применение вне температурного диапазона –25C до +70C
• Не предназначен для переноса токов выше номинала установленных автоматов

Примеры использования

• Групповое управление питанием трёхфазных двигателей через один кнопочный пост
• Автоматическое отключение сразу 10 цепей освещения при аварии
• Подключение системы защиты для оборудования с высокой степенью ответственности - насосных станций, компрессоров, конвейеров

Практические советы

• Выбирая перемычку для WGO1/WGO3/WGL1 10 полюсов IZUK 6/10 Klemsan, всегда сверяйте модель автомата - даже малые отличия в корпусе могут сделать её несовместимой
• При сборке щита используйте перемычку вместо проводов там, где требуется точная синхронизация - так проще диагностировать повреждения
• Регулярно проверяйте состояние контактов после длительной эксплуатации - особенно в условиях повышенной влажности или пыли
• Артикул 476309 является оригинальным решением от Klemsan; использование сторонних аналогов может нарушить гарантию и безопасность системы
