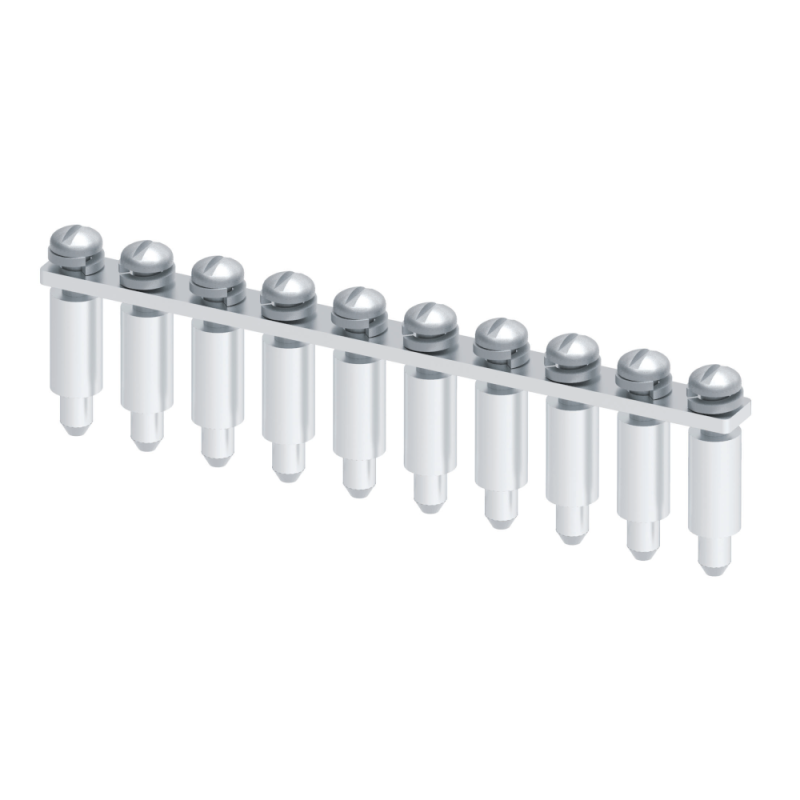

Перемычка винтовая 10 полюсов OptiClip CA727/10 для клемм CMT-4, CDL-4 - 331812 КЭАЗ

Перемычка винтовая 10 полюсов OptiClip CA727/10 для проходных мини-клемм КЭАЗ - это готовое соединительное устройство для надёжной коммуникации между десятью последовательными клеммами типа CMT-4 и CDL-4. Применяется в распределительных щитах, автоматических выключателях и системах управления на объектах с высокими требованиями к безопасности и компактности.

Назначение и область применения

Перемычка винтовая 10 полюсов OptiClip CA727/10 предназначена для создания электрических связей между соседними проходными винтовыми клеммами КЭАЗ. Удобна там, где требуется одновременно соединить несколько цепей - например, при группировке фаз, нулевых проводников или заземления в силовых и управляющих контурах. Подходит для установки в щитах автоматики, промышленном оборудовании, системах освещения и конвейерах.

Технические характеристики

• Количество полюсов: 10
• Номинальный ток: 32 А
• Тип монтажа: винтовой - подключение осуществляется через встроенные винты, которые затягиваются прямо в отверстия клемм
• Тип клемм: совместима с проходными мини-клеммами КЭАЗ модели CMT-4 и CDL-4
• Исполнение: гребенчатая, цельная токоведущая шина с втулками и винтами
• Размер модуля: не применяется - перемычка не имеет стандартизированного модульного шага, её длина определяется количеством полюсов

Совместимость и монтаж

Перемычка винтовая 10 полюсов OptiClip CA727/10 работает исключительно с клеммами КЭАЗ типов CMT-4 и CDL-4. Для установки необходимо:

• Убедиться, что все клеммы установлены в одном ряду и имеют открытые отверстия для винтов
• Аккуратно вставить перемычку так, чтобы каждый винт попал точно в своё отверстие
• Затянуть винты моментом до 0,5 Нм - перегрузка может повредить пластиковые элементы клемм
• Не использовать с другими типами клемм - даже близкими по внешнему виду, поскольку расположение отверстий и глубина посадки отличаются

Безопасность и стандарты

Перемычка соответствует требованиям к безопасному использованию в электрощитах согласно ГОСТ IEC 60947-7-1. Материалы токоведущих частей - медный сплав с омеднением, обеспечивают устойчивость к окислению. Изоляция выполнена из самозагашающегося термостойкого пластика, выдерживающего температуру до +120 C. Отсутствие открытых токоведущих участков снижает риск случайного замыкания.

Преимущества

• Готовый продукт - не требует самостоятельной сборки, сверления или резки
• Высокая механическая прочность за счёт жесткой металлической шины
• Стабильный контакт благодаря точному позиционированию винтов
• Ускоряет монтаж по сравнению с отдельными перемычками или проволочными соединениями
• Обеспечивает равномерную нагрузку на каждую клемму

Ограничения применения

• Не для переменного тока выше 32 А - превышение вызывает нагрев и выход из строя
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации щита
• Не поддерживается использование с клеммами других производителей, даже если они кажутся аналогичными
• Не предназначен для работы в средах с агрессивными химическими веществами или повышенной запылённостью без защиты корпуса

Примеры использования

• Подключение трёхфазной сети к нескольким тепловым реле в распределительном щите
• Создание общей нулевой шины для группы автоматических выключателей
• Связка входных контакторов в системе управления конвейером
• Формирование параллельных цепей питания для светильников в производственных помещениях

Практические советы

• Выбирая перемычку, проверьте количество клемм в вашем ряду - 10-полюсная модель подходит только для 10 последовательных мест
• При необходимости соединить меньшее число клемм используйте варианты с 2–4 полюсами - они экономнее и удобнее
• Перед установкой удалите пыль и грязь из отверстий клемм - это предотвращает плохой контакт
• Не затягивайте винты слишком сильно - достаточно усилия, при котором металл слегка сопротивляется, но не деформируется
• Проверяйте плотность соединений после первого включения - возможна усадка материалов при первом нагреве
