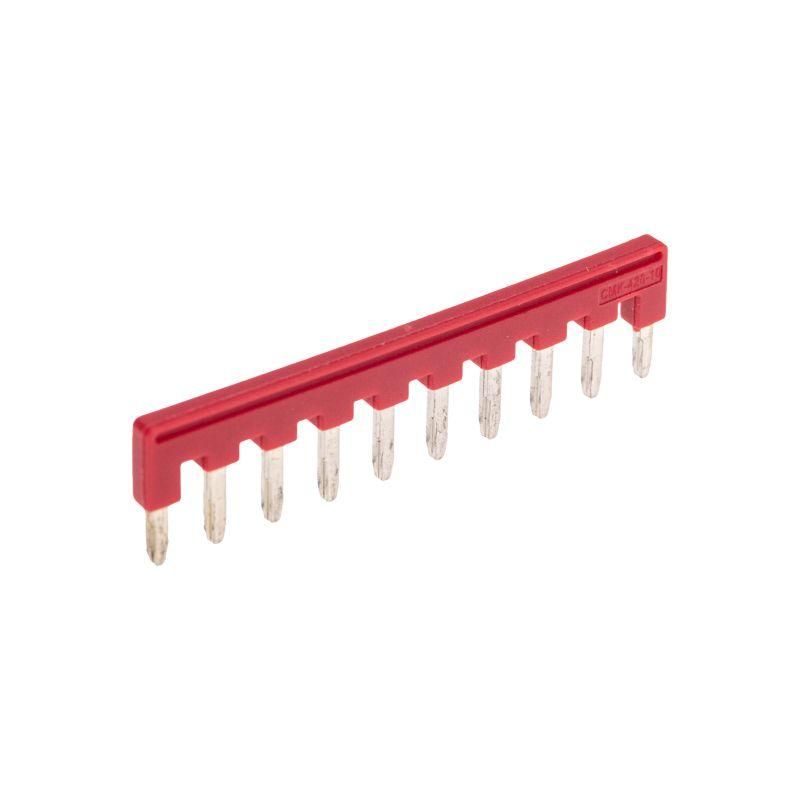

Перемычка для клемм СМК 222-421D 10PIN | 07-5250 REXANT MEET

Перемычка для клемм СМК 222-421D 10PIN от Rexant - это надёжная гребенчатая перемычка для быстрого электрического соединения десяти клемм в одном ряду. Применяется в щитовых распределительных устройствах, где требуется равномерное распределение тока между контактами. Артикул 07-5250 обеспечивает совместимость с клеммами серии СМК 222-421D.

Назначение и область применения

Перемычка для клемм СМК 222-421D 10PIN предназначена для создания параллельного электрического соединения между десятью соседними клеммами в модульном щите. Используется там, где нужно подключить несколько устройств к одной фазе, нулю или земле - например, при организации групп автоматических выключателей, УЗО или реле. Подходит для шкафов управления, распределительных щитов, промышленной автоматизации и объектов ЖКХ.

Технические характеристики

• Количество зажимов: 10 - позволяет соединить сразу десять клемм в один ряд
• Номинальный ток: 32 А для одножильных проводов, 24 А для многожильных - учтите тип провода при нагрузке
• Номинальное напряжение: 450 В - рассчитана на работу в сетях до 440 В переменного тока
• Материал контактов: луженая медь - улучшает проводимость и защищает от окисления
• Изоляция: полиамид 66 - термостойкий, самозагасающий материал, выдерживает высокую механическую нагрузку
• Цвет: красный - визуально отличается от других перемычек, упрощает диагностику
• Рабочий температурный диапазон: –40…+85 C - работает в холодных помещениях и нагреваемых шкафах
• Сечение проводника: не требует подключения - используется исключительно для связи между клеммами, без внешних проводов

Совместимость и монтаж

Перемычка для клемм СМК 222-421D 10PIN вставляется в специальные пазы клеммных блоков серии СМК 222-421D. Монтаж выполняется вручную: просто введите её в пазы до характерного щелчка. Никаких инструментов не требуется. Не совместима с другими сериями клемм - даже близкими по форме, если они не указаны производителем как совместимые. Для правильной установки проверьте, что все 10 PIN-контактов точно попали в свои гнёзда - перекос может повредить клемму.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к электроизоляционным компонентам для распределительных устройств. Материалы изоляции соответствуют нормам UL94 V-0 (самозагасание пламени). Луженая медь снижает риск возникновения тепловых точек при длительной работе. Перемычка не предназначена для коммутации под нагрузкой - устанавливается только при отключенном питании.

Преимущества

• Экономит время монтажа - заменяет 9 отдельных перемычек
• Высокая надёжность соединений благодаря цельному медному корпусу
• Стабильная передача тока без потерь - особенно важно при больших нагрузках
• Защита от случайного отсоединения - плотная посадка в пазы клеммы
• Яркая цветовая маркировка ускоряет обслуживание и ремонт

Ограничения применения

• Не применяется для подключения внешних проводов - только для внутренней связи клемм
• Не допускается использование с клеммами других серий, кроме СМК 222-421D
• При использовании с многожильными проводами максимальный ток снижен до 24 А - не перегружайте
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Не предназначен для работы в средах с агрессивными химическими веществами

Примеры использования

• Объединение выходов нескольких автоматов в одну фазу в распределительном щите
• Подключение нулевых шин через последовательные клеммы
• Создание общей точки заземления для группы реле или датчиков
• Системы управления конвейерами, насосами, вентиляторами в промышленных панелях

Практические советы

• Выбирайте перемычку 10PIN только тогда, когда действительно нужно соединить 10 клемм - меньшие варианты (2PIN, 3PIN) удобнее для частичных соединений
• Проверяйте соответствие номера клеммы: СМК 222-421D - именно эта модель имеет нужный шаг и форму пазов
• После установки слегка потяните за перемычку - она должна быть жестко закреплена
• При сборке щита используйте цветовые метки: красная перемычка = фаза, белая/чёрная = ноль - так проще найти ошибки
• Артикул 07-5250 - единственный вариант для 10 контактов в линейке Rexant; другие бренды имеют другую геометрию
