Перемычка центральная для КВИ-6мм2 10PIN | YZN30Q-006-10P IEK

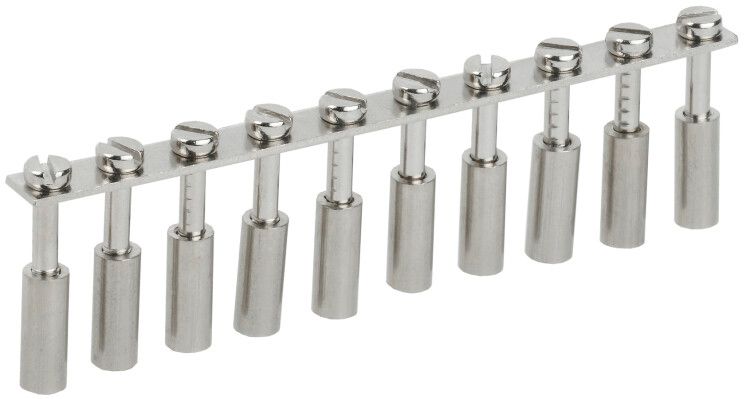

Перемычка центральная для клеммной колодки КВИ-6 мм2 10PIN от IEK предназначена для надёжного электрического соединения нескольких клемм в одной сборке. Артикул yzn30q-006-10p обеспечивает передачу тока до 50 А между десятью контактами, что делает её удобным решением для компактных распределительных щитов.

Назначение и область применения

Перемычка центральная для клеммной колодки КВИ-6 мм2 10PIN используется для создания параллельных соединений между соседними клеммами винтовых клеммных колодок серии КВИ. Применяется в распределительных щитах, автоматических выключателях, контакторах и других устройствах, где требуется равномерное распределение тока по нескольким точкам. Подходит для монтажа в промышленном оборудовании, системах управления, освещения и энергетике.

Технические характеристики

• Номинальный ток: 50 А - способна безопасно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до 800 В;
• Количество выводов: 10 - позволяет соединить 10 последовательных клемм в одну цепь;
• Тип соединения: поперечный - перемычка устанавливается поперёк ряда клемм, а не продольно;
• Способ монтажа: винтовой - фиксируется за счёт затяжки винта в уже установленную клемму;
• Материал: стальные токоведущие пластины - обеспечивают прочность и хорошую проводимость;
• Сечение кабеля: 6 мм2 - совместима с клеммными колодками, рассчитанными на этот размер жилы.

Совместимость и монтаж

Перемычка центральная для клеммной колодки КВИ-6 мм2 10PIN совместима исключительно с клеммными колодками серии КВИ, имеющими соответствующий шаг и форму пазов для установки гребёнок. Монтаж выполняется следующим образом:

• Убедитесь, что все клеммы в ряду свободны и не зажаты проводами;
• Вставьте перемычку в пазы токоведущих пластин так, чтобы каждый из 10 выводов точно вошёл в своё место;
• Затяните винты каждой клеммы до упора - это гарантирует надёжный контакт и предотвращает нагрев;
• Не используйте силовые инструменты - достаточно обычного отвертки с регулируемым моментом.

Важно: не применяйте эту перемычку с другими сериями клемм (например, WAGO, Phoenix Contact) - они имеют другую геометрию и шаг.

Безопасность и стандарты

Перемычка центральная для клеммной колодки КВИ-6 мм2 10PIN от IEK изготовлена в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 60947-7-1. Конструкция обеспечивает защиту от случайного касания токоведущих частей при правильно выполненной сборке. Напряжение 800 В позволяет использовать изделие в высоковольтных цепях контроля и управления, однако не рекомендуется применять в силовых сетях выше 690 В переменного тока без дополнительной защиты.

Преимущества

• Уменьшает количество проводов между клеммами - снижает риск ошибок при монтаже;
• Обеспечивает одинаковое сопротивление на всех контактах - повышает стабильность работы системы;
• Фиксация винтом - не требует пайки или сварки, легко демонтируется;
• Стандартная форма - совпадает с оригинальными элементами клеммных колодок КВИ;
• Поддерживается производителем IEK - запчасть доступна в наличии и имеет документацию.

Ограничения применения

• Не подходит для клемм с шагом более 10 мм - проверяйте расстояние между центрами клемм;
• Не предназначен для переменного тока выше 690 В - при работе с 800 В возможны ограничения по условиям эксплуатации;
• Не работает с многожильными кабелями большего сечения - клемма КВИ-6 мм2 не рассчитана на 10 мм2 и выше;
• Не допускается использование в условиях постоянной вибрации без дополнительной фиксации - винтовые соединения могут ослабнуть.

Примеры использования

• Распределение питания по 10 входам модульного автомата в щите управления;
• Создание общей шины нулевого потенциала в распределительной коробке;
• Связка нескольких реле в одном ряду для одновременного включения/выключения;
• Подключение датчиков и исполнительных механизмов в системах автоматизации.

Практические советы

• Перед установкой проверьте, что все клеммы в ряду одного типа - смешивание КВИ-4 и КВИ-6 может вызвать плохой контакт;
• Не затягивайте винты слишком сильно - это может повредить резьбу внутри клеммы;
• Если нужна перемычка на 2 или 3 точки - лучше взять специализированные модели, чем использовать 10-контактную и отрезать лишнее;
• Артикул yzn30q-006-10p можно заказывать в запас - он часто используется в массовых проектах и быстро расходуется;
• После монтажа проверьте температуру перемычки через 1–2 часа нагрузки - если она горячая, значит есть плохой контакт.
