Перемычка тип 10PIN для UT 6 мм2| scr-ut-jum-6 | EKF

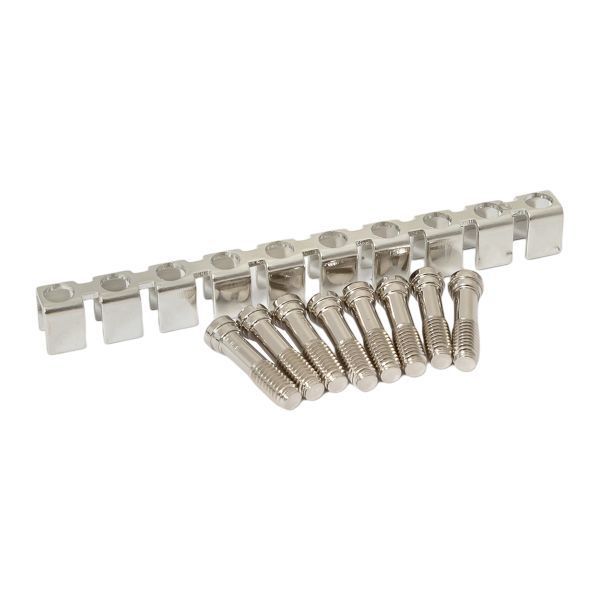

Перемычка тип 10PIN для UT 6 кв.мм EKF - это поперечный соединитель для клеммных колодок серии UT, предназначенный для быстрого и надёжного соединения нескольких контактов в одном ряду. Артикул scr-ut-jum-6 используется в щитах автоматизации и распределительных устройствах для организации группового подключения проводов сечением до 6 мм2.

Назначение и область применения

Перемычка тип 10PIN для UT 6 кв.мм EKF служит для электрического соединения десяти соседних клемм в одной колодке серии UT. Она позволяет заменить множество отдельных перемычек одним компактным элементом, что ускоряет сборку щита и снижает риск ошибок при монтаже. Применяется в силовых и слаботочных цепях постоянного и переменного тока - например, в автоматических выключателях, УЗО, реле, модульных контактных аппаратах.

Технические характеристики

• Количество полюсов: 10 - обеспечивает одновременное соединение десяти клемм в линейном порядке;
• Номинальный ток: 50 А - рассчитана на работу с токами до 50 ампер без перегрева;
• Сечение провода: до 6 мм2 - совместима с клеммными колодками UT, предназначенными для проводов этого сечения;
• Тип соединителя: поперечный - соединяет контакты горизонтально внутри одного ряда колодки;
• Способ монтажа: винтовой - фиксируется в клеммах путём затяжки винтов, как и сами провода;
• Материал корпуса: цветной пожаростойкий полиамид - устойчив к нагреву, механическим повреждениям и старению;
• Рабочее напряжение: до 800 В переменного тока при частоте 50 Гц - соответствует требованиям для промышленных сетей.

Совместимость и монтаж

Перемычка тип 10PIN для UT 6 кв.мм EKF совместима только с клеммными колодками серии UT от EKF. Устанавливается между двумя крайними клеммами в ряду - каждый контакт должен быть подготовлен под зажим провода. Для установки необходимо:

• Выполнить предварительную зачистку проводов до 6 мм2;
• Установить колодку на DIN-рейку;
• Подключить провода ко всем десяти клеммам;
• Вставить перемычку в клеммы, начиная с первого и последнего контакта - она должна плотно войти без усилия;
• Не допускать перекоса - при неправильной установке возможна потеря контакта.

Безопасность и стандарты

Изделие изготовлено из самозагасающего материала, соответствует требованиям пожарной безопасности. Произведено в соответствии с нормами для электрооборудования, используемого в промышленных установках. Напряжение до 800 В и ток 50 А обеспечивают безопасную эксплуатацию в большинстве распределительных устройств.

Преимущества

• Экономия времени - одна перемычка заменяет девять отдельных перемычек;
• Чёткая визуальная диаграмма соединений - упрощает проверку и обслуживание;
• Стабильный контакт - благодаря жёсткой конструкции и качественному металлическому сердечнику;
• Устойчивость к вибрациям - прочный материал и точная посадка исключают самоотвинчивание;
• Совместимость с другими элементами серии UT - можно комбинировать с разъёмами, переходниками и крышками того же семейства.

Ограничения применения

• Не применяется вне серии UT - не подходит для других брендов или моделей клеммных колодок;
• Не рекомендуется для проводов более 6 мм2 - может возникнуть плохой контакт или перегрев;
• Не предназначен для высоких частот выше 50 Гц - не тестировалась на импульсных или высокочастотных сигналах;
• Не использовать в условиях постоянного воздействия воды или химически активных сред - хотя материал пожаростойкий, он не имеет защиты IP.

Примеры использования

• Объединение выходов нескольких автоматических выключателей в одну группу освещения;
• Создание шины N или PE в распределительном щите;
• Подключение нескольких терморегуляторов к одному контуру управления;
• Формирование параллельных цепей в системах автоматизации станков и конвейеров.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны - перемычка не работает, если хотя бы один контакт занят другим проводом;
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу колодки;
• При необходимости замены - отсоединяйте перемычку после отключения питания и снятия всех проводов;
• Артикул scr-ut-jum-6 легко найти в каталогах EKF - сохраняйте его при закупке запчастей;
• Для больших проектов лучше заказывать сразу несколько единиц - они расходуются при масштабировании схем.
