Перемычка ЗНИ 61 675 NTB-JXB-10-C3 (10 шт/упак) |61675 |Navigator 21157

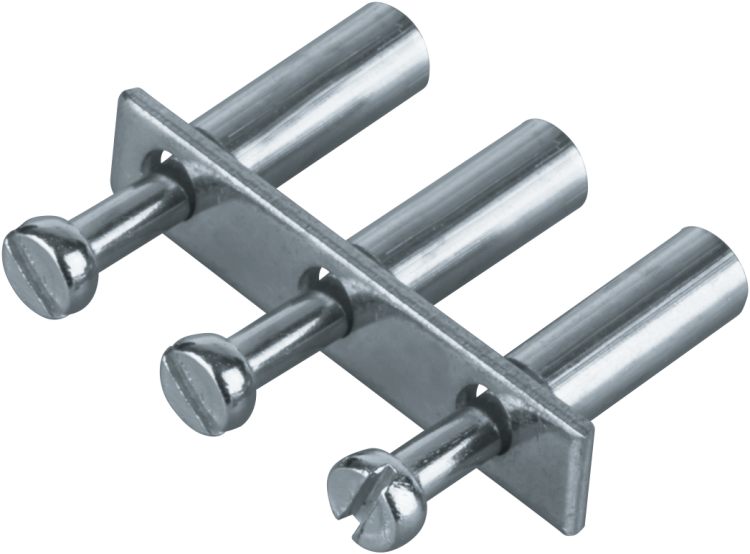

Перемычка ЗНИ 61 675 NTB-JXB-10-C3 - это компактное металлическое соединение из латуни, предназначенное для надёжного электрического контакта между клеммными зажимами серии ЗНИ Navigator. Упаковка содержит 10 единиц, что удобно для массового монтажа в щитах. Артикулы 61675 и 21157 соответствуют одной модели.

Назначение и область применения

Перемычка ЗНИ 61 675 NTB-JXB-10-C3 используется для создания последовательных или параллельных соединений между клеммными зажимами серии ЗНИ Navigator. Она позволяет объединить несколько зажимов в один блок, уменьшить количество проводов и повысить плотность сборки в распределительном щите. Применяется в силовых цепях с высокими нагрузками - например, на входе в щиты, при организации групп автоматических выключателей, в системах управления промышленным оборудованием.

Технические характеристики

• Номинальный ток: 70 А - способна передавать значительную мощность без перегрева;
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока до 690 В;
• Количество контактных точек: 3 - обеспечивает соединение трёх соседних клемм одновременно;
• Материал контактов: латунь - высокая электропроводность и устойчивость к окислению;
• Крепление: винтовое - фиксация через три винта, затягиваемые отверткой;
• Рабочая температура: от –50 C до +100 C - подходит для холодных и жарких помещений;
• Цвет: серый - визуально отличается от других элементов, упрощает идентификацию;
• Количество в упаковке: 10 шт. - оптимально для крупных проектов.

Совместимость и монтаж

Перемычка ЗНИ 61 675 NTB-JXB-10-C3 совместима исключительно с клеммными зажимами серии ЗНИ Navigator (например, моделей ZNI 61–675). Монтаж выполняется путём установки на три контактных площадки зажима и затяжки трёх винтов моментом 0,8–1,2 Нм. Перед установкой проверьте, чтобы все винты находились в одном уровне - иначе возможен плохой контакт. Не используйте перемычку с другими типами зажимов - даже близкими по внешнему виду - они имеют другую геометрию крепления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Латунные контакты обеспечивают стабильное сопротивление перехода, снижающее риск нагрева. Оцинкованные стальные винты защищены от коррозии, что продлевает срок службы в условиях повышенной влажности. Сертификаты соответствия указаны в документации производителя Navigator Group.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу - не деформируется при затяжке;
• Удобство замены - можно менять одну перемычку без демонтажа всей группы;
• Стандартная форма - легко найти аналоги и запчасти;
• Экономия места - вместо трёх отдельных проводов используется одна перемычка.

Ограничения применения

• Не применяется в цепях постоянного тока выше 48 В - не протестирована для таких условий;
• Запрещено использовать в средах с агрессивными химическими веществами - латунь чувствительна к кислотам и солям;
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации - винты могут ослабнуть;
• Подходит только для клемм серии ЗНИ - несовместима с продукцией других брендов.

Примеры использования

• Объединение нескольких автоматических выключателей в одном ряду для питания группы освещения;
• Создание общей шины N и PE в распределительном щите с использованием клеммных зажимов ЗНИ;
• Сборка панелей управления для станков, где требуется много отводов от одного входного кабеля;
• Монтаж в холодильных камерах - работает при температуре ниже –30 C.

Практические советы

• При монтаже всегда затягивайте винты равномерно - начните с центрального, затем крайние;
• Проверяйте плотность контакта после первого включения - при первом нагреве металл немного «даёт»;
• Для больших объектов закупайте сразу упаковки по 10 шт. - экономия стоимости и времени;
• Не используйте перемычку как основной проводник - она служит лишь для связи между зажимами;
• При необходимости удлинения цепи - комбинируйте с другими перемычками того же типа, но не перегружайте более чем 3 зажима на одну.
