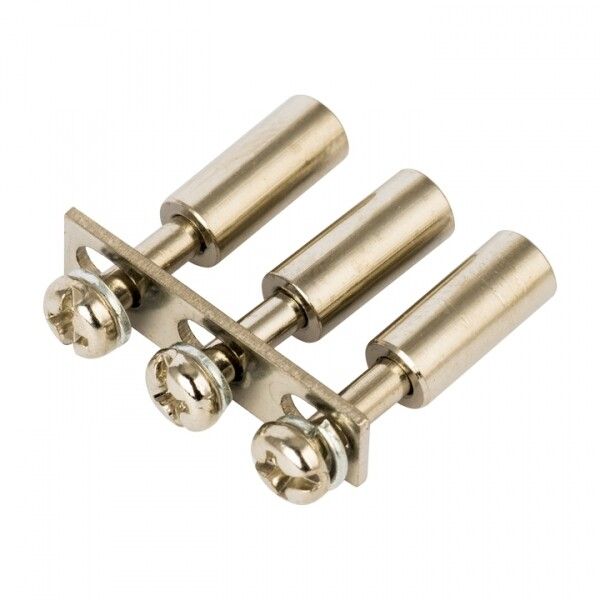

Перемычка тип 3PIN для 10,0 мм2 (20 шт.) EKF PROxima | plc-per-3PIN-10

Перемычка тип 3PIN для 10,0 мм2 (20 штук) от EKF - компактный поперечный соединитель для быстрого и надёжного соединения трёх проводников в распределительном щите. Артикул plc-per-3pin-10 предназначен для работы в системах автоматизации, освещения и силовой электротехники, где требуется организовать параллельные цепи на DIN-рейке. Эта модель совместима с клеммными колодками серии PROxima.

Назначение и область применения

Перемычка тип 3PIN для 10,0 мм2 (20 штук) используется для создания параллельных соединений между соседними клеммами на DIN-рейке. Подходит для подключения фаз, нулей и заземляющих проводников в распределительных щитах жилых, коммерческих и промышленных объектов. Применяется в сочетании с клеммными колодками EKF PROxima и EK-JXB, особенно там, где важно минимизировать количество отдельных проводов и ускорить сборку.

Технические характеристики

• Номинальный ток: 70 А - выдерживает нагрузки до 70 ампер без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 800 вольт переменного тока;
• Сечение провода: до 10,0 мм2 - подходит для медных проводов этого сечения;
• Тип монтажа: винтовой - фиксация через затяжку винта, без пайки или сварки;
• Количество контактов: 3 - три точки соединения в одном корпусе;
• Исполнение: поперечный - позволяет соединять клеммы бок о бок, а не последовательно;
• Материал корпуса: пожаростойкий полиамид - устойчив к нагреву и горению;
• Цвет: серебристый - визуально отличается от других элементов, упрощает диагностику;
• Количество в упаковке: 20 штук - оптимально для масштабной установки;
• Гарантия: 84 месяца - длительная гарантия, подтверждает долговечность материала.

Совместимость и монтаж

Перемычка тип 3PIN для 10,0 мм2 (20 штук) предназначена исключительно для установки на клеммные колодки серии PROxima и EK-JXB. Монтаж выполняется путём вставки в гнёзда клемм и затяжки винтов на каждом контакте. Убедитесь, что сечение подключаемого провода не превышает 10 мм2 - иначе возможна плохая контактная связь. Не используйте с другими сериями клемм - форма и шаг контактов могут не совпадать.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.7.2013, который регламентирует безопасность и испытания электроустановочных изделий. Материал корпуса - пожаростойкий полиамид - снижает риск распространения пламени при аварийном перегреве. Напряжение 800 В обеспечивает запас прочности для сетей до 690 В, часто встречающихся в промышленности.

Преимущества

• Уменьшает число отдельных проводов - экономит место внутри щита и упрощает маршрутизацию;
• Стандартная форма - легко заменяется при ремонте;
• Высокая плотность контактов - три соединения за один элемент вместо трёх отдельных перемычек;
• Устойчивость к температурным колебаниям - работает в широком диапазоне условий эксплуатации;
• Чёткая маркировка цветом - серебристый цвет помогает отличить заземление от фазы при визуальном контроле.

Ограничения применения

• Не применяется для проводов сечением более 10 мм2 - возможен перегрев и выход из строя;
• Не подходит для постоянного тока - рассчитана только на переменный ток 50 Гц;
• Не рекомендуется использовать вне распределительных щитов - не имеет защиты от внешних воздействий;
• Не совместима с клеммами других брендов - даже если они кажутся аналогичными, точные геометрические параметры различаются.

Примеры использования

• Подключение нескольких светильников к одному фазному выводу в этажном щите;
• Объединение нулевых проводников от группы розеток на одной клемме;
• Заземление нескольких устройств через одну клемму PE в промышленном щите;
• Разводка сигналов управления в пультах автоматики на станках и конвейерах.

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - недостаточная длина вызывает слабый контакт;
• Затягивайте винты равномерно - переусердствовать нельзя, можно повредить пластиковую основу;
• Используйте эту перемычку только после того, как установлены сами клеммные колодки - она не крепится к рейке самостоятельно;
• При большом числе соединений лучше заранее составить схему - так проще избежать ошибок при сборке;
• Храните в сухом месте - хотя материал герметичен, влага может попасть внутрь при неправильной установке.
