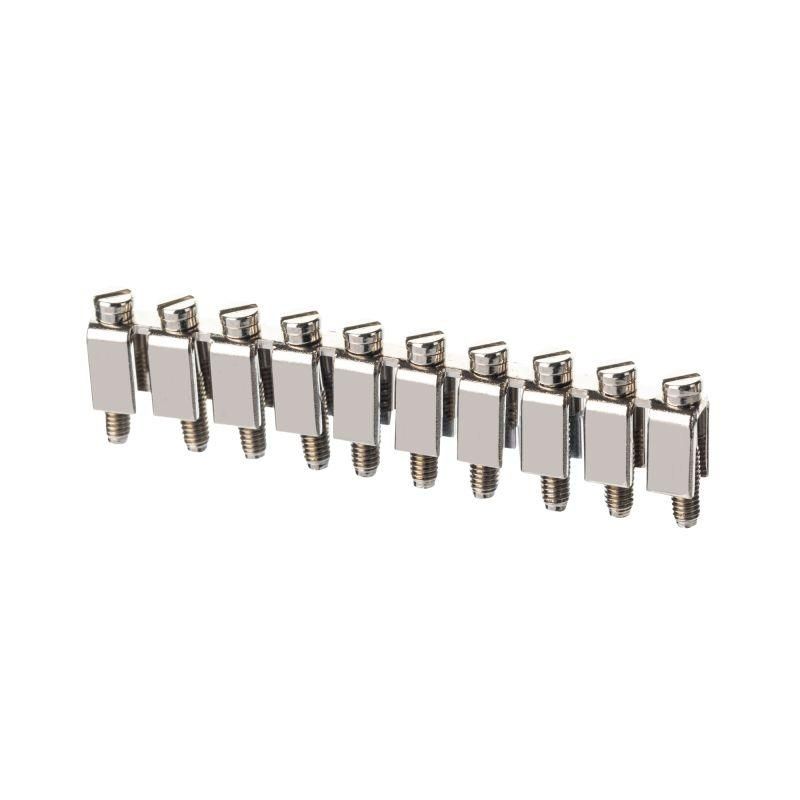

Перемычка винтовая для клеммы на 2.5 кв.мм, 10-и полюсная - RBFIN-10-5 ДКС

Перемычка винтовая для клемм на 2.5 кв.мм, 10-и полюсная от бренда DKC (ДКС), артикул rbfin-10-5, предназначена для надёжного электрического соединения нескольких проводников в клеммной системе. Эта перемычка используется в промышленном оборудовании там, где важны устойчивость контактов и удобство сборки.

Назначение и область применения

Перемычка винтовая для клемм на 2.5 кв.мм, 10-и полюсная применяется для создания последовательных соединений между соседними клеммами в распределительных шинах. Подходит для коммутации сигнальных и силовых цепей до 1000 В. Часто встречается в автоматизированных системах управления, пультах управления, щитах питания, конвейерах и станках с жесткими требованиями к надёжности.

Технические характеристики

• Тип: винтовая перемычка, поперечный соединитель
• Количество полюсов: 10
• Номинальный ток: 28 А
• Номинальное напряжение: 1000 В
• Сечение провода: до 2,5 мм2
• Материал контактной части: медь
• Изоляция: да, изолированный корпус предотвращает случайные замыкания
• Размер одного модуля: 51,73 мм
• Цвет: серый

Совместимость и монтаж

Перемычка винтовая для клемм на 2.5 кв.мм, 10-и полюсная совместима с клеммными зажимами серии Nuputuk от DKC. Монтируется путём вставления в гнёзда клеммы и затяжки винтовых зажимов на каждом полюсе. Для правильного монтажа используйте отвертку с плоским лезвием подходящего размера. Убедитесь, что все провода имеют сечение не более 2,5 мм2 - большие провода не войдут в зажимы. Расстояние между центрами клемм равно 51,73 мм - проверьте соответствие шага установки перед заказом.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности для промышленного оборудования. Наличие изоляции снижает риск поражения током и короткого замыкания при работе рядом с живыми частями. Продукт предназначен для использования внутри электрошкафов и не рассчитан на открытую установку вне защиты IP-корпуса.

Преимущества

• Высокая проводимость медных контактов минимизирует потери энергии и нагрев
• Удобная винтовая фиксация позволяет многократно переподключать провода без повреждения
• Изолированный корпус исключает пробои между соседними полюсами
• Стандартный размер модуля (51,73 мм) гарантирует точную комплектацию с другими элементами системы DKC
• Поддерживает одновременную работу десяти цепей - экономит место в щите

Ограничения применения

• Не для переменного тока выше 1000 В - превышение напряжения недопустимо
• Запрещено использовать с проводниками больше 2,5 мм2 - возможен плохой контакт и перегрев
• Не рекомендовано применение во взрывоопасных средах без дополнительной защиты
• Не является герметичным изделием - не подходит для внешней установки или помещений с повышенной влажностью без корпуса IP44+

Примеры использования

• Объединение выходов термореле в одном ряду контроллера
• Создание общей шины питания для нескольких двигателей малой мощности
• Связка входов PLC через групповые клеммы
• Формирование цепей контрольных сигналов в панелях управления насосами и вентиляторами

Практические советы

• Перед установкой всегда выключайте питание и проверяйте отсутствие напряжения
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не сломать пластиковую основу
• Проверяйте плотность захода провода: он должен полностью занять гнездо, не торчать сбоку
• При использовании в длинных цепях следите за суммарной нагрузкой - 10 полюсов × 28 А = максимальная допустимая нагрузка всей перемычки
• Эта модель - часть экосистемы DKC; лучше сочетать её с оригинальными клеммами серии Nuputuk для гарантированной совместимости
