Перемычка тип 10PIN для UT 2.5 мм2| scr-ut-jum-2,5 | EKF

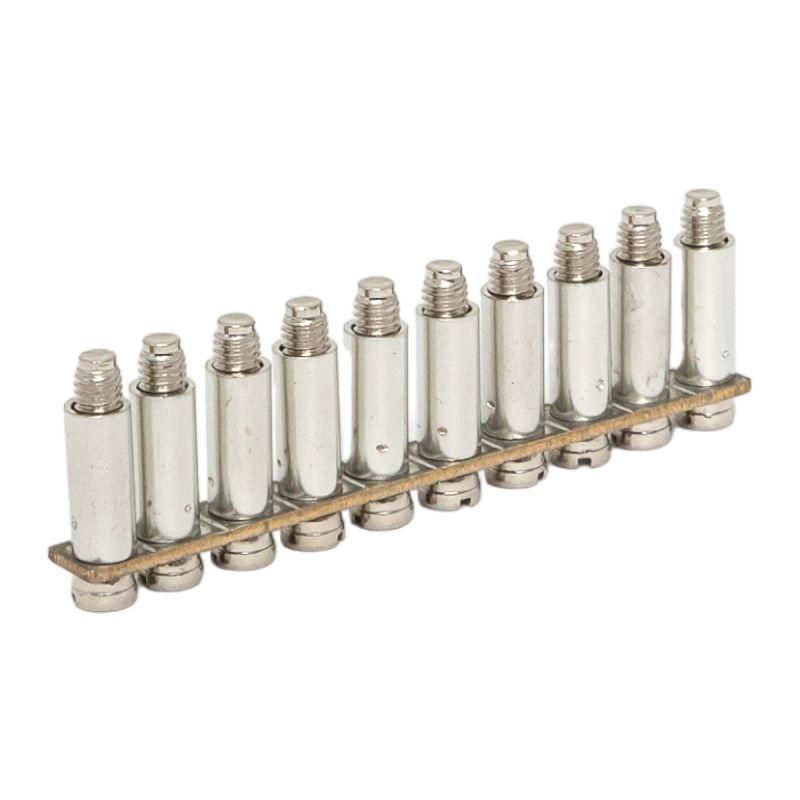

Перемычка тип 10PIN для кабеля 2.5 мм2 от EKF серии UT предназначена для надёжного соединения нескольких клеммных колодок внутри электрического щита. Она позволяет передавать ток между соседними контактами без дополнительных проводов, упрощая сборку и снижая риск ошибок при монтаже.

Назначение и область применения

Перемычка тип 10PIN для кабеля 2.5 мм2 используется для поперечного соединения десяти последовательных клеммных колодок на DIN-рейке. Применяется в распределительных щитах, автоматических системах управления, промышленном оборудовании и устройствах автоматизации. Подходит для цепей переменного тока с напряжением до 800 В и частотой 50 Гц. Особенно эффективна там, где требуется равномерное распределение фазы или ноля между несколькими устройствами - например, при подключении нескольких автоматических выключателей или УЗО.

Технические характеристики

• Количество полюсов: 10 - обеспечивает одновременное соединение десяти контактов;
• Тип изделия: клеммная колодка - выполнена как единый модуль для установки на DIN-рейку;
• Тип соединителя: поперечный - соединяет контакты бок-to-бок, а не продольно;
• Номинальный ток: 25 А - рассчитана на работу с проводниками до 2,5 мм2 без перегрева;
• Способ монтажа: винтовой - зажим провода осуществляется через винт, что гарантирует плотный контакт;
• Материал корпуса: цветной пожаростойкий полиамид - устойчив к нагреву, не трескается и не теряет форму даже при длительной работе;
• Работает в условиях постоянной вибрации и высокой влажности - благодаря прочному материалу и герметичным контактам.

Совместимость и монтаж

Перемычка тип 10PIN для кабеля 2.5 мм2 совместима с любыми клеммными колодками серии UT от EKF, имеющими шаг 4,5 мм и стандартную ширину для DIN-рейки 35 мм. Для установки достаточно вставить перемычку в свободные гнёзда между двумя смежными клеммами - она защёлкивается механически. Монтаж не требует инструментов: просто вставьте её до характерного щелчка. После этого можно затянуть винты на основных клеммах - ток будет проходить через перемычку без потерь. Не используйте с другими сериями, если шаг контактов отличается - возможен плохой контакт или повреждение.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, предназначенного для работы в сетях до 800 В. Материал корпуса соответствует нормам UL94 V-0 - самозатухающий, не распространяет пламя. Номинальный ток 25 А и сечение 2,5 мм2 обеспечивают безопасную эксплуатацию в соответствии с ПУЭ. Перемычка не содержит свинца и других запрещённых веществ - соответствует RoHS.

Преимущества

• Устраняет необходимость использовать внешние медные перемычки - экономит место и снижает риск неправильного подключения;
• Фиксируется жестко - не выпадает при вибрациях или случайных ударах;
• Не требует дополнительных инструментов для установки - монтируется руками;
• Цветной корпус легко визуально определить - ускоряет диагностику и обслуживание;
• Выдерживает многократные демонтажи без потери качества контакта.

Ограничения применения

• Не применяется в цепях постоянного тока выше 600 В - возможно возникновение дуги;
• Не рекомендовано использование с кабелями большего сечения, чем 2,5 мм2 - риск перегрева и выхода из строя;
• Не предназначена для подключения силовых проводов более 25 А - превышение тока вызывает нагрев и деформацию;
• Не следует использовать в средах с химически активными парями - хотя материал устойчив, длительный контакт с растворителями может повредить пластик.

Примеры использования

• Подключение нескольких однофазных автоматов в одном ряду - одна перемычка заменяет три отдельных провода;
• Объединение нулевых шин в щите управления станком;
• Распределение фазы между несколькими реле или контакторами в панели автоматики;
• Сборка распределительных щитов в пищевой промышленности - где важны чистота и компактность.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были освобождены от проводов - иначе перемычка не войдёт полностью;
• Не затягивайте винты слишком сильно - это может повредить резьбу в корпусе;
• Если вам нужна перемычка на меньшее количество полюсов - можно отломить лишнюю часть по меткам на корпусе;
• Для долговечности лучше использовать эту перемычку вместе с клеммами того же производителя и серии - EKF UT - они идеально подходят друг к другу;
• При ремонте щита всегда отключайте питание - даже если кажется, что ток не проходит через перемычку, она связана с живыми контактами.
