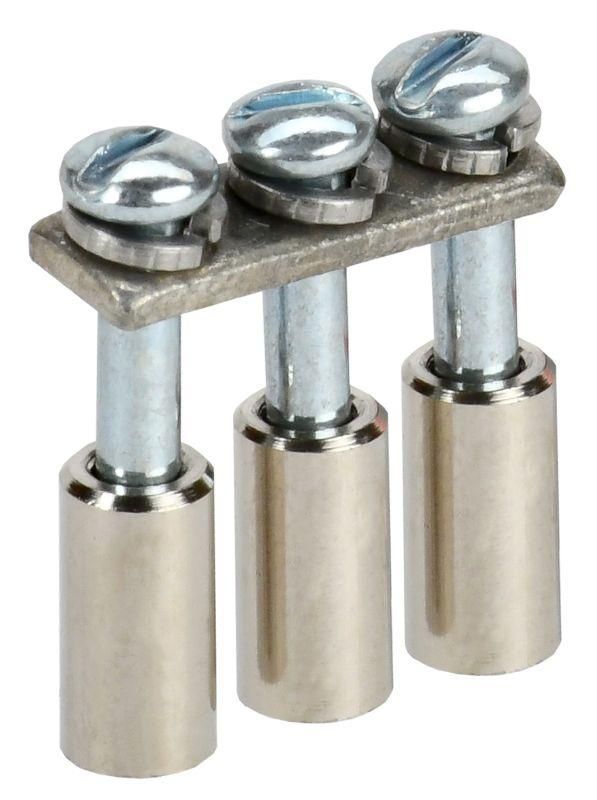

Перемычка ARMAFIX для CTS 2.5кв.мм 3PIN в сборе IEK YCT10-00-K03-002-A-3P

Перемычка в сборе для клеммных блоков CTS 2,5 мм² 3PIN от IEK — готовое соединительное устройство для быстрого и надёжного подключения проводов между соседними клеммами в распределительных щитах. Артикул yct10-00-k03-002-a-3p рассчитана на работу в цепях до 1000 В и током до 24 А, подходит для монтажа в клеммных блоках серии CTS.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 2,5 мм² 3PIN используется для создания электрических связей между тремя соседними клеммами в клеммных блоках серии CTS. Применяется в силовых и управляющих цепях: распределительных щитах, пультах управления, автоматических системах, промышленном оборудовании. Подходит для установки в условиях постоянной нагрузки, где требуется исключить случайное ослабление контакта.

Технические характеристики

• Номинальный ток: 24 А — выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 1000 В — безопасна для работы в высоковольтных сетях до 1 кВ
• Сечение провода: 2,5 мм² — совместима с кабелями и проводами этого сечения
• Количество полюсов: 3 — соединяет три последовательные клеммы
• Количество перемычек в комплекте: 2 — две одинаковые перемычки в одной упаковке
• Способ монтажа: втычной — вставляется в клемму без инструментов
• Срок службы: 20 лет — долговечная конструкция при соблюдении условий эксплуатации

Совместимость и монтаж

Перемычка в сборе для клеммных блоков CTS 2,5 мм² 3PIN предназначена исключительно для клеммных блоков серии CTS от IEK. Монтируется путём введения её контактных втулок в отверстия клемм — фиксация происходит за счёт зажима винтом внутри клеммы. Для подключения достаточно вставить перемычку и затянуть винт клеммы. Инструменты не требуются, кроме отвёртки для затяжки клеммного винта. Убедитесь, что клемма имеет стандартное отверстие под втычную перемычку — не совместима с другими сериями клемм (например, WAGO, Phoenix Contact).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция выполнена из медных сплавов с антикоррозийным покрытием, обеспечивая стабильный контакт и предотвращая нагрев. Напряжение 1000 В позволяет использовать перемычку в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Готовое решение — не требует резки, опрессовки или изготовления перемычек на месте
• Высокая надёжность — винтовой зажим минимизирует риск ослабления контакта при вибрации
• Экономия времени — заменяет ручную сборку трёх отдельных перемычек
• Стандартная комплектация — два экземпляра в упаковке снижают необходимость частых заказов

Ограничения применения

• Не применяется в цепях переменного тока выше 1000 В — превышение напряжения недопустимо
• Подходит только для клеммных блоков CTS с отверстием под втычную перемычку — не совместима с другими типами клемм
• Максимальное сечение провода — 2,5 мм²; использование более толстых проводов вызывает повреждение клеммы
• Не рекомендовано применение во взрывоопасных средах — отсутствует специальная защита от искр

Примеры использования

• Связка фаз L1–L2–L3 в распределительном щите с клеммными блоками CTS
• Объединение входных сигналов в контроллере PLC
• Распределение питания по нескольким реле или магнитным пускателям
• Создание параллельных цепей в системах освещения или отопления

Практические советы

• Проверьте перед монтажом, чтобы клемма имела именно втычной тип гнезда — отличается от болтового
• Затягивайте винт клеммы усилием, указанным в документации CTS — переусилие может повредить пластиковую часть
• При использовании нескольких перемычек в ряд следите, чтобы они не задевали друг друга — возможен пробой при близком расположении
• Артикул yct10-00-k03-002-a-3p содержит две перемычки — хватает на одну полноценную установку трёхполюсной связи
• Для длинных цепей используйте комбинацию 2-, 3- и 4-полюсных перемычек — не удлиняйте самостоятельно
