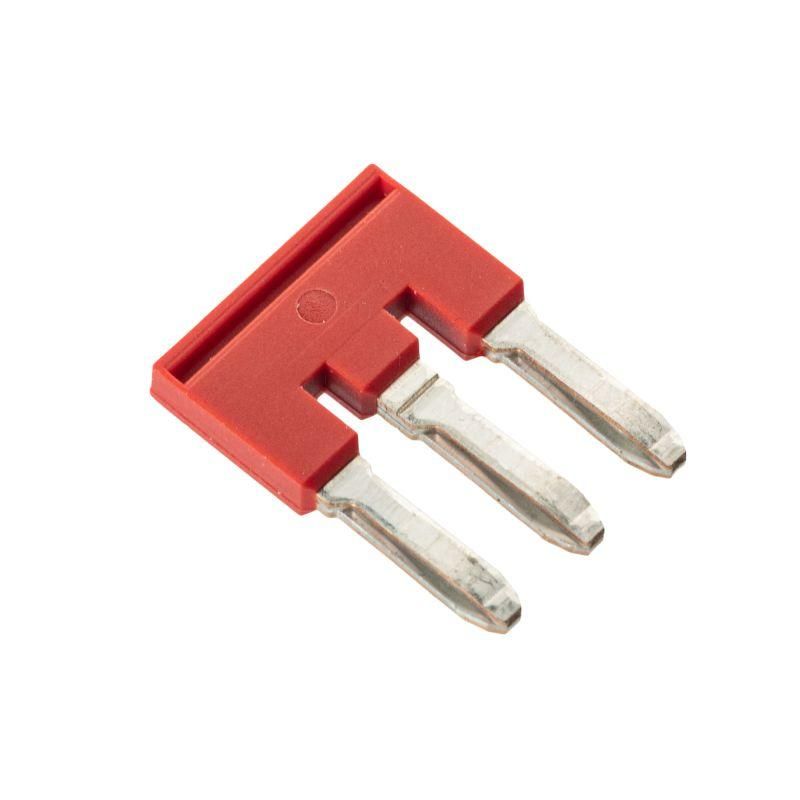

Перемычка вставная для клеммы на 2.5 кв.мм, 3-х полюсная - SBF-3-5 ДКС

Перемычка вставная для клемм на 2.5 кв.мм, 3-х полюсная от DKC (ДКС), артикул sbf-3-5, обеспечивает быстрое соединение трёх соседних клемм сечением до 2,5 мм2 - идеально для компактных распределительных щитов и автоматических систем управления.

Назначение и область применения

Эта перемычка используется для создания электрических связей между несколькими клеммами в одном ряду - вместо отдельных проводов. Подходит для винтовых и push-in клемм сечением 2,5 мм2. Применяется в силовых цепях, где требуется равномерное распределение фаз или питания по группе устройств: автоматические выключатели, контакторы, термореле, УЗО. Особенно удобна при сборке щитов с плотным расположением элементов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Сечение провода: 2,5 мм2
• Шаг полюсов: 5,2 мм
• Размер одного модуля: 14,2 мм
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов
• Изоляция: да - корпус из диэлектрического материала защищает от случайного замыкания
• Цвет: красный - визуальное отличие от других типов перемычек

Совместимость и монтаж

Перемычка совместима с большинством стандартных клеммных рядов с шагом 5,2 мм и зажимами для проводов 2,5 мм2. Монтируется путём вдавливания в клеммы - усилие минимальное, контакт обеспечивается за счёт упругих пластин внутри. Для установки достаточно совместить положение полюсов с отверстиями клемм и слегка надавить. Отдельные полюса можно удалить (выкусить), кроме двух крайних - они служат опорой для механической прочности. После доработки перемычка остаётся функциональной и безопасной.

Безопасность и стандарты

Изоляция соответствует требованиям безопасности для работы при напряжении до 1000 В. Конструкция исключает риск случайного прикосновения к токоведущим частям после установки. Произведена из самозатухающего полимера, что снижает риск распространения пламени при перегрузках.

Преимущества

• Ускоряет сборку щита - заменяет три отдельных перемычки или провода
• Снижает количество точек соединений - повышает надёжность системы
• Легко демонтировать и заменить - не требует отвинчивания клемм
• Гибкая адаптация - возможность удаления внутренних полюсов под нужную длину
• Яркий цвет позволяет легко идентифицировать цепь визуально

Ограничения применения

• Не применяется для проводов больше 2,5 мм2 - возможен перегрев и потеря контакта
• Не допускается использование с клеммами другого шага (например, 5 мм или 5,8 мм)
• Вырезать можно только средние полюсы - крайние нельзя удалять, иначе перемычка потеряет жесткость и выпадет
• Не рекомендовано применять в условиях постоянных вибраций без дополнительной фиксации - возможно ослабление контакта

Примеры использования

• Подключение трёх однофазных автоматов в одной фазе сети
• Объединение входов нескольких УЗО или дифференциальных автоматов
• Распределение питания по трём катушкам контакторов в одном ряду
• Создание шины L/N/PE в малогабаритном распределительном щите

Практические советы

• Перед установкой проверьте шаг клемм - он должен точно соответствовать 5,2 мм
• Если вам нужны перемычки на 2 или 4 полюса - возьмите эту модель и аккуратно выкусите лишний(е) полюс(а) бокорезами
• Не используйте её для высокочастотных сигналов - она рассчитана только на переменный ток 50 Гц
• При работе в сыром помещении убедитесь, что все клеммы герметичны - сама перемычка имеет хорошую изоляцию, но не защищает от попадания влаги в клемму
• Храните в оригинальной упаковке - так сохранится форма и эластичность контактов
