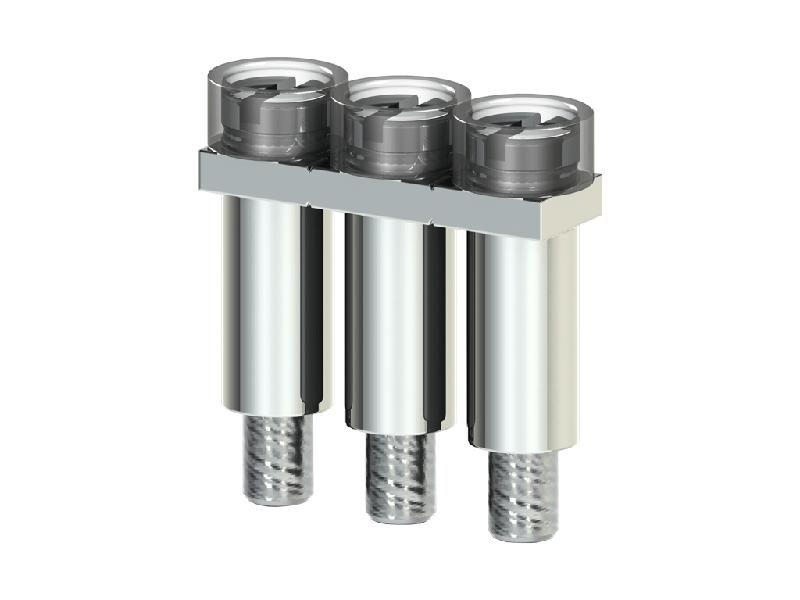

Перемычка для AVK2.5/ PIK2.5N 3п UK2.5/3 Klemsan 474123

Перемычка для клеммной колодки AVK2.5/PIK2.5N 3-полюсная UK2.5/3 Klemsan обеспечивает надёжное электрическое соединение между тремя соседними клеммами в клеммных колодках серии UK2.5. Применяется в распределительных щитах, автоматических выключателях и системах управления оборудованием.

Назначение и область применения

Перемычка UK2.5/3 Klemsan используется для создания последовательного соединения трёх фаз или цепей в клеммных колодках AVK2.5 и PIK2.5N. Она заменяет провода и кабели, упрощает сборку и снижает риск ошибок при монтаже. Подходит для установки в силовые и управляющие цепи постоянного и переменного тока до 800 В.

Технические характеристики

• Количество полюсов: 3
• Рассчитана на клеммы типа UK2.5
• Максимальный рабочий ток: 24 А (при температуре +40 C)
• Напряжение: до 800 В AC/DC
• Сечение провода: 0,2–2,5 мм2 (соответствует клеммам AVK2.5/PIK2.5N)
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозатухающий полиамид (UL94 V-0)

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками AVK2.5 и PIK2.5N от Klemsan. Устанавливается путём вставки в три смежные клеммы - зажимы должны плотно захватить металлические части перемычки. Для правильного монтажа проверьте, что все три клеммы находятся в одном ряду и имеют одинаковый тип зажима. Не используйте с другими сериями клемм (например, UK4.0 или UK6.0) - они не подходят по габаритам.

Безопасность и стандарты

Перемычка соответствует требованиям IEC 60947-7-1 и имеет сертификацию UL. Материал изоляции классифицирован по горючести UL94 V-0 - не поддерживает горение. Номинальные параметры рассчитаны с запасом для работы в условиях промышленной среды.

Преимущества

• Устраняет необходимость вручную перебирать провода между клеммами
• Обеспечивает более высокую механическую прочность, чем жилы проводов
• Снижает вероятность плохого контакта благодаря точному соответствию форме клемм
• Экономит место внутри шкафа - не требует лишнего радиуса изгиба проводов
• Цветовая маркировка позволяет легко определить количество полюсов

Ограничения применения

• Не предназначена для использования в цепях с током выше 24 А
• Не работает с клеммами других форматов - например, UK4.0, UK6.0, WAGO 221
• Не рекомендуется применять в условиях частых вибраций без дополнительной фиксации
• Запрещено использовать в качестве перемычки между несоседними клеммами - возможен перегрев

Примеры использования

• Подключение трёх фаз к одному автоматическому выключателю в распределительном щите
• Создание общей шины питания для нескольких устройств в пульте управления
• Связка входов/выходов в модуле реле или PLC-системе
• Сборка группового освещения с контроллером на базе клеммной колодки AVK2.5

Практические советы

• Перед установкой убедитесь, что клеммы свободны и не повреждены - грязь или деформация мешают хорошему контакту
• Проверяйте соответствие номера модели: UK2.5/3 Klemsan - именно эта перемычка подходит для AVK2.5/PIK2.5N
• При необходимости замены - всегда используйте оригинальные компоненты Klemsan; аналоги могут иметь отличия в глубине посадки
• Для удобства обслуживания помечайте каждую перемычку этикеткой - особенно в сложных схемах
• Не затягивайте клеммы сверх меры - это может повредить пластиковую основу перемычки
