Перемычка внеш. для AVK6/ WGO1/ WGO3/ WGL1 3п TKO 6/3 Klemsan 476283

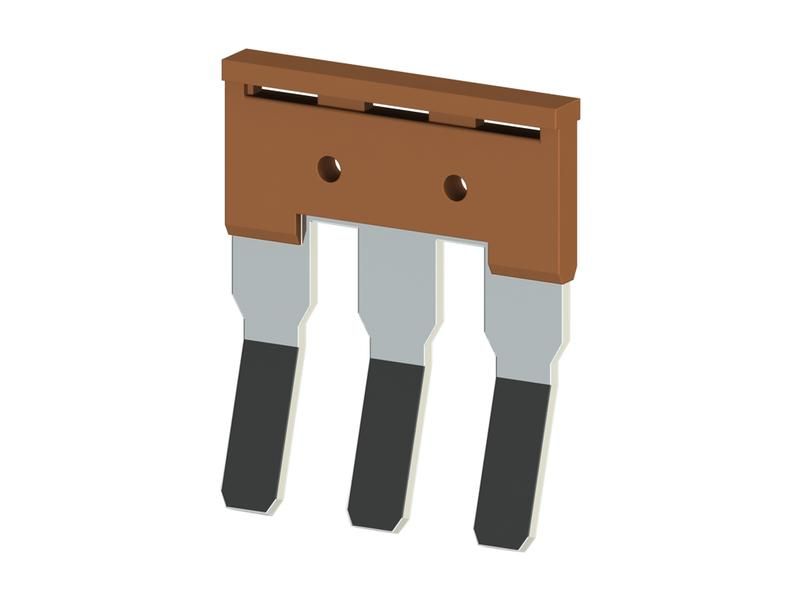

Перемычка внешняя для клеммных колодок AVK6/WGO1/WGO3/WGL1 3-полюсная TKO 6/3 от бренда Klemsan предназначена для соединения трёх фазных контактов на клеммной колодке, обеспечивая надёжный токопроводящий путь без необходимости прокладывать отдельные провода. Артикул 476283 используется в распределительных щитах и автоматических системах управления.

Назначение и область применения

Эта перемычка служит для создания электрического соединения между тремя соседними клеммами на колодках серий AVK6, WGO1, WGO3 и WGL1. Применяется там, где требуется равномерное распределение тока по фазам - например, при подключении трёхфазных двигателей, УЗИП, автоматических выключателей или групповых нагрузок. Позволяет упростить сборку щита, снизить количество проводов и минимизировать риск ошибочного подключения.

Технические характеристики

• Число полюсов: 3
• Тип клеммной колодки: совместима с AVK6, WGO1, WGO3, WGL1
• Максимальный рабочий ток: до 50 А (по спецификациям колодок этих серий)
• Рабочее напряжение: до 690 В переменного тока
• Материал контактов: медный сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Цвет: белый

Совместимость и монтаж

Перемычка TKO 6/3 устанавливается исключительно на клеммные колодки указанных серий: AVK6, WGO1, WGO3, WGL1. Она не подходит для других типов клемм, даже если они имеют похожую форму. Для установки необходимо:

• Убедиться, что клеммы свободны и не зажаты проводами;
• Вставить перемычку в три последовательные клеммы до характерного щелчка;
• Не перегибать и не деформировать контактные лапки - это снижает надёжность соединения.

Проверьте посадочные габариты перед монтажом: ширина шага клемм должна соответствовать 6 мм (стандарт для серий AVK6 и WGO).

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-7-1 для компонентов коммутационных устройств. Материал корпуса имеет класс горючести UL94 V-0 - не распространяет пламя. Соответствует нормам безопасности для электроустановок в помещениях категории IP20.

Преимущества

• Ускоряет сборку щита за счёт замены трёх проводов одной деталью;
• Обеспечивает более высокую механическую прочность соединения по сравнению с жилой провода;
• Снижает вероятность перепутывания фаз при обслуживании;
• Легко проверяется визуально - наличие перемычки сразу заметно;
• Не требует инструментов для установки и демонтажа.

Ограничения применения

• Не применяется в цепях постоянного тока выше 48 В - возможна дуговая эрозия контактов;
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации клемм;
• Не предназначен для работы при температуре ниже -25 C и выше +85 C;
• Не совместим с клеммными колодками других производителей, даже если формат кажется аналогичным.

Примеры использования

• Подключение трёхфазного двигателя через автоматический выключатель с использованием клеммной колодки AVK6;
• Распределение входного напряжения 400 В между несколькими УЗО в одном ряду;
• Создание общего потенциала для нескольких выходов частотного преобразователя;
• Сборка распределительных щитов в пищевой промышленности, где важна чистота и минимальное число проводов.

Практические советы

• Перед установкой всегда отключите питание и убедитесь, что все клеммы обесточены;
• Если клемма уже занята проводом - сначала освободите её, затем установите перемычку, после чего снова подсоедините провода к другим клеммам;
• Для удобства обслуживания используйте эти перемычки только на участках, которые не предполагают частого изменения схемы;
• Храните запасные перемычки TKO 6/3 в сухом месте - влага может вызвать окисление контактов;
• Артикул 476283 - единственный номер для этой модели; другие артикулы Klemsan с похожим названием могут отличаться числом полюсов или шагом клемм.
