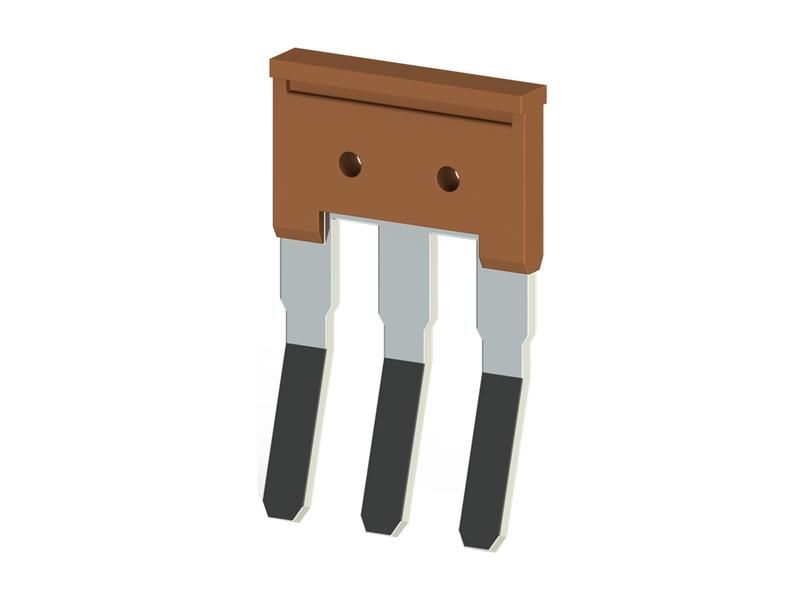

Перемычка внеш. для AVK4/ AVK4RD 3п TKO 4/3 Klemsan 476273

Перемычка внешняя для клеммной колодки AVK4/AVK4RD 3-полюсная TKO 4/3 Klemsan обеспечивает надёжное электрическое соединение между тремя соседними контактами на клеммниках серии AVK4 и AVK4RD. Артикул 476273 предназначен для быстрого монтажа без инструментов и используется там, где требуется распределить фазу или напряжение между несколькими точками.

Назначение и область применения

Эта перемычка применяется для создания параллельного соединения трёх контактов на клеммных колодках AVK4 и AVK4RD. Она позволяет передавать одно и то же напряжение или фазный сигнал сразу на три точки - например, при подключении нескольких устройств к одной линии питания. Подходит для сборки силовых цепей, управления двигателями, автоматизации оборудования и распределительных щитов.

Технические характеристики

• Количество полюсов: 3
• Тип подключения: внешний, для клеммных колодок AVK4 / AVK4RD
• Максимальный рабочий ток: до 12 А (по спецификациям серии AVK4)
• Рабочее напряжение: до 500 В переменного тока
• Материал контактов: медный сплав с никелированием
• Изолятор: самозагасающий пластик UL94 V-0

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками серии AVK4 и AVK4RD от Klemsan. Устанавливается без инструментов: просто вставьте её в соответствующие гнёзда на колодке - контакты защёлкиваются механически. Для правильной установки убедитесь, что клеммы свободны и не повреждены. Перемычка не предназначена для модификаций других серий клеммников - даже близких по форме.

Безопасность и стандарты

Произведена в соответствии с требованиями IEC 60947-7-1 для коммутирующих устройств низковольтного управления. Материал изоляции соответствует классу горючести UL94 V-0 - предотвращает распространение пламени. Применение в соответствии с нормами EN 61439 для распределительных устройств.

Преимущества

• Ускоряет сборку цепей - не требует прокладки проводов между контактами
• Обеспечивает более надёжное соединение, чем многожильные перемычки
• Защищённая конструкция снижает риск случайного замыкания
• Цветовая маркировка и форма позволяют легко отличить тип перемычки при визуальном осмотре

Ограничения применения

• Не использовать в цепях с током выше 12 А - возможен перегрев и деформация контактов
• Не подходят для высоких частот или импульсных нагрузок - предназначена только для постоянного и сетевого переменного тока
• Запрещено применять с другими сериями клеммников, кроме AVK4 и AVK4RD - даже при совпадении шага контактов
• Не рекомендовано использование в условиях повышенной вибрации без дополнительной фиксации корпуса клеммной колодки

Примеры использования

• Подключение трёх стартеров одного типа к одному выходу контактора
• Распределение фазы L1 на несколько входов термореле в одном шкафе
• Создание общей шины напряжения для группы датчиков в системе автоматизации
• Альтернатива проводным перемычкам в плотно заполненных распределительных щитах

Практические советы

• Перед установкой проверьте, чтобы все контакты на колодке были полностью закрыты и не имели следов окисления
• Не используйте перемычку, если один из контактов уже занят другим элементом - она должна занимать три последовательных гнезда без пропусков
• Для удобства обслуживания пометьте место установки перемычки на схеме - особенно если используется несколько таких компонентов
• Если нужна большая гибкость - рассмотрите возможность перехода на клеммники с внутренней перемычкой или модульную систему
