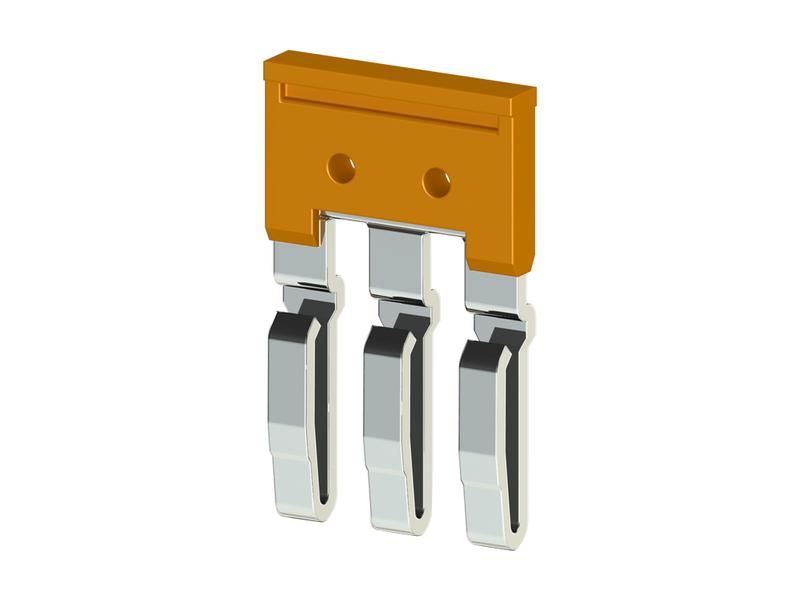

Перемычка для AVK2.5RD/YBK2.5/YBK3/AVK2.5CC/MVK2.5/MYK2.5 3п UK 2.5/3 Klemsan 476223

Перемычка для клеммных колодок AVK2.5RD/YBK2.5/YBK3/AVK2.5CC/MVK2.5/MYK2.5 3-полюсная UK 2.5/3 Klemsan обеспечивает надёжное электрическое соединение между соседними контактами на клеммных колодках серии Klemsan UK 2.5. Применяется в распределительных щитах, автоматических системах управления и промышленном оборудовании.

Назначение и область применения

Эта трёхполюсная перемычка используется для создания последовательного соединения между тремя соседними клеммами на колодках серии Klemsan UK 2.5. Она позволяет избежать прокладки отдельных проводов между фазами или цепями, упрощает сборку щитов и снижает риск ошибок при монтаже. Подходит для установки в силовые и управляющие цепи постоянного и переменного тока до 690 В.

Технические характеристики

• Количество полюсов: 3
• Рабочий ток: до 20 А (при температуре +40 C)
• Напряжение: до 690 В AC / DC
• Сечение провода: совместима с клеммами UK 2.5 - до 2,5 мм2
• Материал контактов: медный сплав с никелевым покрытием
• Материал корпуса: самозагасающий полиамид PA66
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)

Совместимость и монтаж

Перемычка предназначена исключительно для клеммных колодок серии Klemsan UK 2.5 с шагом 5 мм. Совместима с моделями: AVK2.5RD, YBK2.5, YBK3, AVK2.5CC, MVK2.5, MYK2.5. Устанавливается путём вставки в защёлки клеммной колодки - без инструментов. Для правильной установки необходимо выровнять направление перемычки по оси колодки и равномерно надавить до характерного щелчка. Не используйте усилие больше необходимого - это может повредить защёлки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств. Материалы сертифицированы по UL 94 V-0 - самозагасаемые, не поддерживают горение. Работает в диапазоне температур от –40 C до +85 C.

Преимущества

• Ускоряет сборку щита - заменяет три отдельных провода одним элементом
• Обеспечивает одинаковое качество соединений во всех полюсах
• Не требует затяжки винтов - исключает перегрузку или недожим
• Цветовая маркировка (жёлтый корпус) упрощает визуальный контроль
• Выдерживает многократную установку и демонтаж без потери контакта

Ограничения применения

• Не применяется с клеммными колодками других серий (например, UK 4, UK 6 или WAGO)
• Не предназначен для работы с токами выше 20 А - возможен перегрев
• Запрещено использовать в условиях повышенной влажности вне закрытых щитов - степень защиты IP20 не предохраняет от брызг и пыли
• Не рекомендовано применение в вибрационных средах без дополнительной фиксации

Примеры использования

• Подключение трёхфазного двигателя через автоматический выключатель
• Создание шины питания для нескольких входных модулей PLC
• Объединение фаз в распределительной коробке на производстве
• Формирование группового питания светильников в цеховой сети

Практические советы

• Перед установкой проверьте, что все клеммы свободны и не имеют механических повреждений
• Если перемычка плохо встаёт - не насилуйте её; возможно, установлены другие типы клемм
• Для частой замены или обслуживания лучше хранить запасные экземпляры - они легко теряются
• При использовании в плотных щитах учитывайте габариты: перемычка занимает место между тремя клеммами - планируйте шаг размещения оборудования
• Артикул 476223 Klemsan - единственный номер для заказа этой модели; аналоги других брендов не гарантируют совместимость
