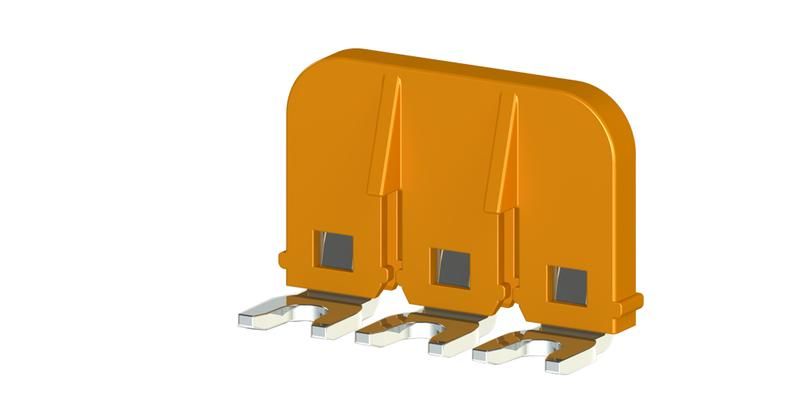

Перемычка для WGO1/ WGO3/ WGL1 3п IZUK 6/3 Klemsan 476303

Перемычка для WGO1/WGO3/WGL1 3-полюсная IZUK 6/3 Klemsan (арт. 476303) предназначена для надёжного соединения трёх фаз в автоматических выключателях серии WGO и WGL от Klemsan, обеспечивая коммутацию тока без необходимости прокладывать отдельные провода между полюсами.

Назначение и область применения

Эта перемычка используется для создания электрической связи между тремя полюсами автоматического выключателя - например, при установке группового защиты или при необходимости одновременного отключения всех фаз. Подходит для модульных устройств серии WGO1, WGO3 и WGL1, где требуется компактное и безопасное соединение фаз внутри распределительного щита.

Технические характеристики

• Количество полюсов: 3
• Тип контактов: Klemsan - система зажимов с винтовым креплением
• Рабочий ток: до 63 А (соответствует классу WGO1/WGO3/WGL1)
• Максимальное напряжение: 690 В переменного тока
• Материал контактной части: медный сплав с серебряным покрытием
• Изоляция: термостойкий пластик, устойчивый к перегреву

Совместимость и монтаж

Перемычка совместима исключительно с автоматическими выключателями Klemsan серии WGO1, WGO3 и WGL1. Устанавливается на шины питания между соседними полюсами. Для монтажа необходимо:

• Выключить питание и проверить отсутствие напряжения;
• Зажать входящие и выходящие провода в соответствующих клеммах выключателя;
• Вставить перемычку в специальные гнёзда между полюсами до характерного щелчка;
• Убедиться, что все контакты плотно зафиксированы - слабое соединение вызывает нагрев.

Не используйте силу при установке - перемычка имеет жесткую конструкцию и легко ломается при перекосе.

Безопасность и стандарты

Произведено в соответствии с требованиями EN 60947-1 и EN 60947-2 для аппаратов низковольтного распределения. Материалы изоляции соответствуют нормам UL 94 V-0 по горючести. Перемычка не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Обеспечивает равномерную передачу тока между всеми полюсами без потерь
• Уменьшает количество внешних проводов - снижает риск ошибок при сборке
• Фиксируется механически - не выпадает даже при вибрации
• Цветовая маркировка позволяет быстро отличить её от других элементов

Ограничения применения

• Не применяется с другими сериями автоматов - даже аналогичными от других брендов
• Не предназначен для работы при токе выше 63 А - возможен перегрев и деформация
• Не рекомендовано использовать в условиях постоянной влажности без дополнительной герметизации корпуса щита
• Не заменяет функциональные устройства - только соединяет уже установленные полюса

Примеры использования

• Групповой автомат для трёхфазного двигателя на станке
• Щит управления конвейерной линией с общим отключением
• Защита трёхфазной печи или нагревательного оборудования
• Подключение нагрузки через три однофазных автомата с общим управлением

Практические советы

• Перед установкой проверьте, чтобы все контакты в выключателе были свободны и не повреждены - грязь или деформация мешают плотному соединению
• Если нужна перемычка для двух полюсов - лучше использовать специальную 2-полюсную модель; использование 3-полюсной с одним свободным контактом неэффективно и опасно
• При обслуживании щита всегда демонтируйте перемычку перед отсоединением проводов - так проще избежать случайного замыкания
• Артикул 476303 - единственный подходящий вариант для этих моделей. Аналоги сторонних производителей не гарантируют совместимость и долговечность
