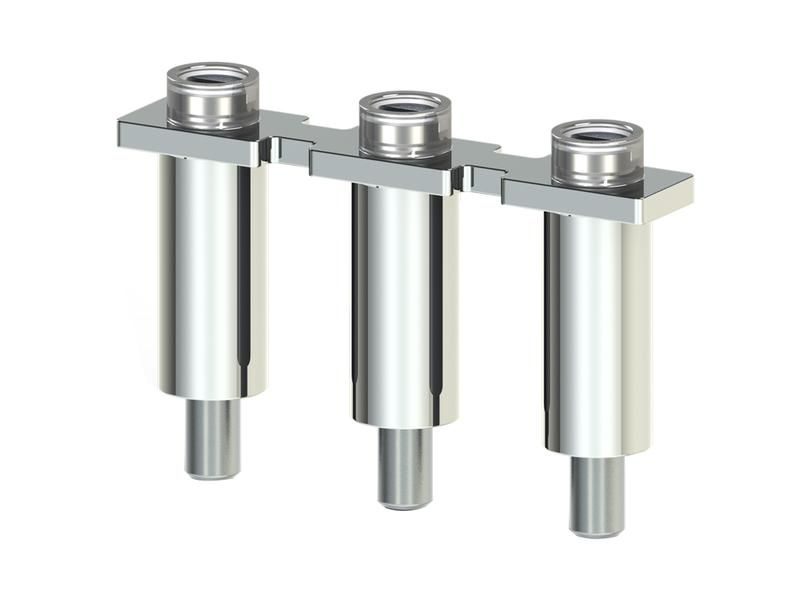

Перемычка для AVK16/ AVK 16RD 3п UK16/3 Klemsan 474163

Перемычка для клеммной колодки AVK16 / AVK 16RD 3-полюсная UK16/3 Klemsan обеспечивает надёжное электрическое соединение между тремя соседними контактами на клеммной колодке, упрощая коммутирование фаз в распределительных щитах.

Назначение и область применения

Эта перемычка предназначена исключительно для использования с клеммными колодками серий AVK16 и AVK 16RD производства Klemsan. Она позволяет соединить три последовательных контакта в одной группе - например, для передачи фазного напряжения между несколькими устройствами. Применяется в силовых цепях до 500 В переменного тока, часто встречается в автоматических выключателях, УЗО, реле и других модульных устройствах в щитках жилых, промышленных и коммерческих зданий.

Технические характеристики

• Число полюсов: 3
• Тип совмещаемой клеммы: AVK16 / AVK 16RD
• Максимальный рабочий ток: 80 А (при условии правильного монтажа и соответствия температурному режиму)
• Рабочее напряжение: до 500 В AC
• Материал контактов: медный сплав с никелированием
• Изоляция: самозагашивающийся термопластик (UL94 V-0)

Совместимость и монтаж

Перемычка UK16/3 Klemsan совместима **только** с клеммными колодками AVK16 и AVK 16RD. Нельзя использовать её с другими типами клемм, даже если они кажутся внешне похожими - различаются шаг и форма гнезд. Для установки необходимо:

• Убедиться, что все три контакта находятся в одном ряду и свободны;
• Аккуратно вставить перемычку до характерного щелчка - она должна плотно зафиксироваться;
• Не применять усилие сверх необходимого - изгиб или перекос может повредить клеммы.

Проверьте соответствие номера артикула 474163 - это единственный верный идентификатор данной модели.

Преимущества

• Обеспечивает более надёжную связь, чем провода или одиночные перемычки - снижает риск нагрева и окисления контактов.
• Фиксируется механически - не выпадает при вибрации или частом обслуживании щита.
• Цветовая маркировка и точная геометрия предотвращают неверную установку.
• Поддерживает высокую плотность компоновки внутри DIN-рейки - экономит место.

Ограничения применения

• Не постоянным током выше 250 В - возможна дуга при отключении нагрузки.
• Не рекомендовано использование в средах с повышенной запылённостью без защиты корпуса - частицы могут попасть внутрь клемм.
• Не допускается замена на самодельные перемычки - это нарушает безопасность и гарантию оборудования.
• Не работает с клеммами другого типа, включая WAGO, Phoenix Contact, Weidmüller.

Примеры использования

• Связка трёх входных фаз через автоматические выключатели в распределительном шкафу.
• Объединение выходов нескольких УЗО для питания группы освещения.
• Создание общей шины L1/L2/L3 в системах управления станков и конвейеров.

Практические советы

• Перед установкой проверьте, чтобы все контакты были полностью закручены - слабый контакт вызывает перегрев.
• При сборке щита используйте перемычку сразу после установки клеммной колодки - так проще контролировать расположение.
• Для многократного демонтажа выбирайте модель с усиленными контактами - хотя UK16/3 Klemsan рассчитана на несколько циклов, частые операции снизят срок службы.
• Храните в сухом месте - влага может вызвать коррозию медных элементов, особенно в условиях высокой влажности.
