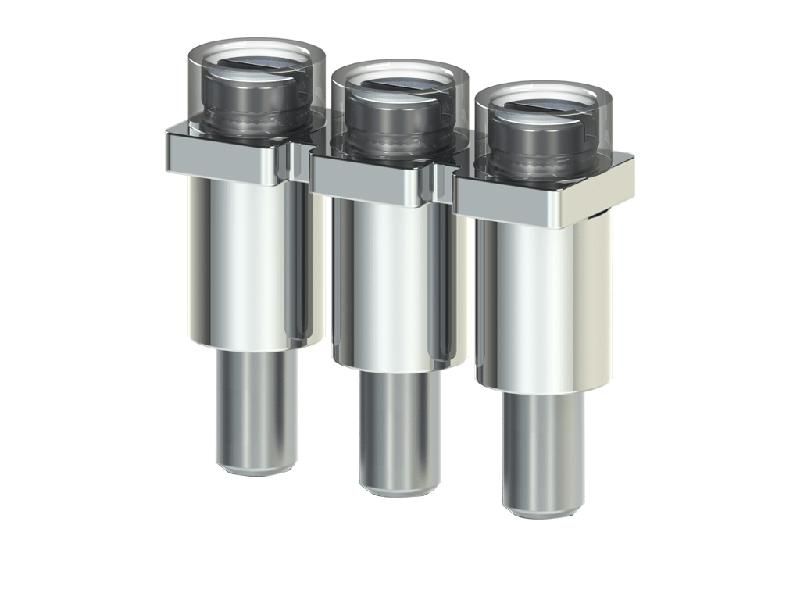

Перемычка для AVK4/ PIK4N/ AVK4C 3п UK4/3 Klemsan 474133

Перемычка для клеммной колодки AVK4/PIK4N/AVK4C 3-полюсная UK4/3 Klemsan обеспечивает надёжное электрическое соединение между тремя соседними контактами на клеммной колодке, упрощая сборку цепей без необходимости прокладывать отдельные провода. Артикул 474133 от бренда Klemsan предназначен для быстрого и безопасного монтажа в промышленных распределительных устройствах.

Назначение и область применения

Эта перемычка используется для создания последовательного соединения трёх контактов на клеммных колодках серий AVK4, PIK4N и AVK4C. Применяется там, где требуется равномерное распределение тока между фазами или нулевыми проводниками - например, в автоматических выключателях, распределительных щитах, системах управления оборудованием.

Технические характеристики

• Количество полюсов: 3
• Тип совмещаемой клеммы: AVK4 / PIK4N / AVK4C
• Производитель: Klemsan
• Артикул: 474133
• Материал контактов: медный сплав с никелевым покрытием
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: 12 А

Совместимость и монтаж

Перемычка UK4/3 Klemsan совместима исключительно с клеммными колодками AVK4, PIK4N и AVK4C. Устанавливается путём вставления в три смежных гнезда клеммы - зажимы должны плотно захватить металлические части перемычки. Монтаж выполняется без инструментов: достаточно вставить и слегка надавить до характерного щелчка. Не используйте силу - это может повредить корпус клеммы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств. Материалы устойчивы к перегреву и поддерживают класс изоляции UL94 V-0. Напряжение и ток указаны с запасом безопасности - не превышайте указанные предельные значения.

Преимущества

• Устраняет необходимость в дополнительных проводах - снижает риск ошибок при монтаже
• Обеспечивает одинаковое сопротивление во всех трёх точках соединения
• Фиксируется механически - не выпадает при вибрациях
• Цветовая маркировка позволяет легко отличить её от других типов перемычек

Ограничения применения

• Не предназначена для работы с постоянным током выше 30 В
• Не подходит для клемм других серий - даже внешне похожих
• Запрещено использовать в средах с высокой концентрацией химически активных паров или масла
• Не рекомендуется применять в условиях частых температурных скачков свыше +-40 C

Примеры использования

• Подключение трёхфазного двигателя через автоматический выключатель с клеммной колодкой AVK4
• Создание общего нуля в распределительном щите с несколькими PIK4N
• Сборка тестового стенда для проверки срабатывания тепловых реле

Практические советы

• Перед установкой убедитесь, что питание отключено - даже малый ток может вызвать искрение при вставке
• Проверьте, чтобы все три контакта были свободны - перемычка не работает, если хотя бы одно гнездо занято проводом
• При замене старой перемычки - осмотрите клеммы на наличие окисления; при наличии - очистите контакты перед установкой новой
• Для удобства хранения и поиска - сохраняйте перемычки в оригинальной упаковке с маркировкой артикула 474133
