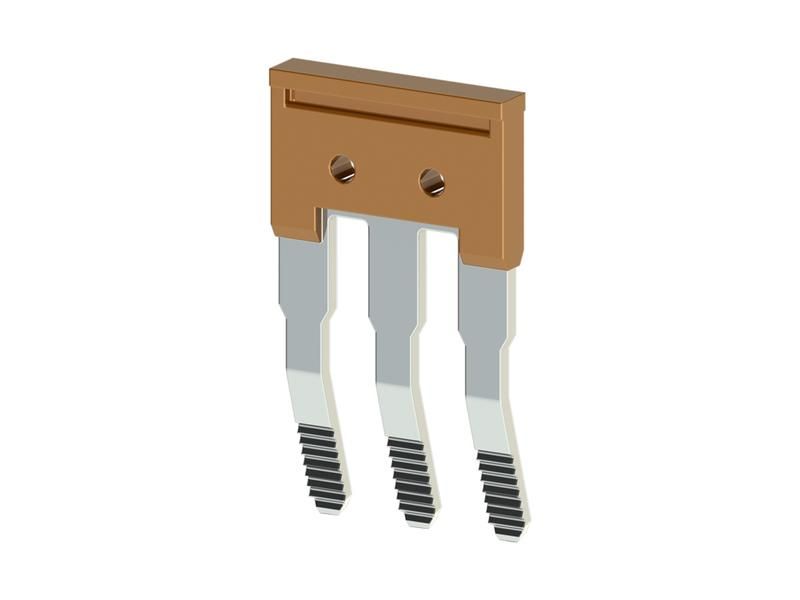

Перемычка внеш. для AVK2.5/ AVK2.5RD 3п TKO 2.5/3 Klemsan 476263

Перемычка внешняя для клеммной колодки AVK2.5 / AVK2.5RD 3-полюсная TKO 2.5/3 Klemsan предназначена для соединения трёх соседних клемм на колодках серии AVK2.5, обеспечивая надёжный электрический контакт без необходимости прокладывать отдельные провода. Артикул 476263 - решение для быстрого монтажа в распределительных щитах.

Назначение и область применения

Перемычка используется для создания электрической связи между тремя последовательными клеммами на клеммных колодках AVK2.5 и AVK2.5RD. Применяется там, где требуется равномерное распределение фазного напряжения или заземления между несколькими устройствами - например, при подключении нескольких автоматических выключателей, УЗО или контакторов в одном ряду.

Технические характеристики

• Количество полюсов: 3
• Рабочий ток: до 20 А (при температуре +40 C)
• Напряжение: до 690 В переменного тока
• Сечение провода: совместима с жилами 0,2–2,5 мм2
• Материал контактов: медный сплав с серебряным покрытием
• Изоляция: самозатухающий полиамид (UL94 V-0)
• Цвет изоляции: белый

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками AVK2.5 и AVK2.5RD производства Klemsan. Для установки необходимо:

• Убедиться, что клеммы свободны и не затянуты проводами;
• Вставить перемычку в три соседние клеммы до характерного щелчка;
• Не использовать силовые инструменты - достаточно легкого давления рукой;
• Проверить плотность посадки: перемычка должна быть устойчивой, без люфта.

Не применяйте перемычку на колодках других серий - даже если они кажутся аналогичными по форме.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм
• Материал изоляции соответствует UL94 V-0 - самозатухающий при возгорании

Преимущества

• Экономит место в щите - заменяет три отдельных перемычки или провода
• Обеспечивает одинаковое качество контакта во всех трех точках
• Ускоряет сборку: установка занимает несколько секунд
• Защита от случайного выпадения благодаря механической фиксации в клеммах

Ограничения применения

• Не предназначен для работы при температурах выше +85 C
• Не допускается использование в цепях постоянного тока свыше 48 В
• Не рекомендуется применять в средах с высокой запыленностью или химической агрессивностью - материал изоляции не рассчитан на такие условия
• Не подлежит ремонту - при повреждении заменяется полностью

Примеры использования

• Подключение трёх однофазных автоматов к одной фазе L1 в распределительном щите
• Объединение заземляющих выводов нескольких УЗО в одну шину PE
• Распределение сигнала управления между тремя реле в системе автоматизации

Практические советы

• Перед установкой проверьте, чтобы все клеммы были одного типа - смешивание AVK2.5 и AVK2.5RD возможно, но требует точного совпадения геометрии
• Не используйте перемычку, если клеммы уже заняты проводами - это может повредить контактную группу
• Для удобства обслуживания помечайте участки, соединённые перемычкой, этикетками - особенно в сложных схемах
• Артикул 476263 - единственный подходящий вариант для 3-полюсной версии; другие номера не совместимы
