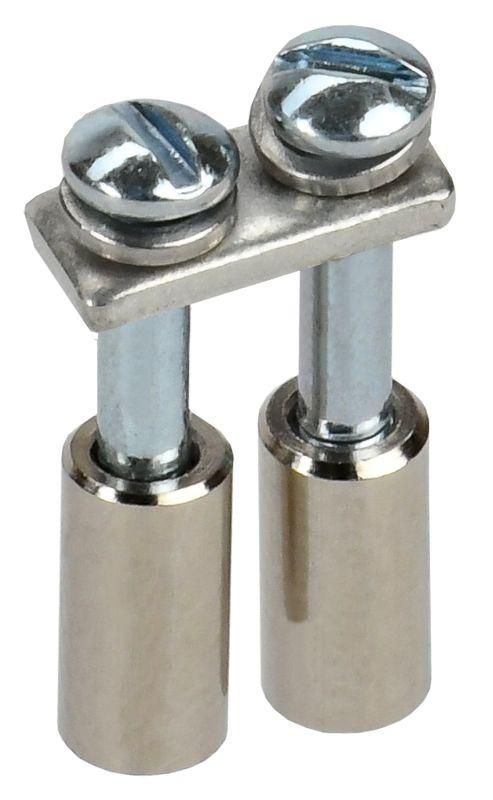

Перемычка ARMAFIX для CTS 2.5кв.мм 2PIN в сборе IEK YCT10-00-K03-002-A-2P

Перемычка в сборе для клеммной колодки CTS 2,5 мм2 2PIN от IEK - готовое решение для быстрого соединения двух соседних клемм на клеммной колодке. Артикул yct10-00-k03-002-a-2p обеспечивает надёжную передачу тока до 24 А при напряжении до 1000 В, что делает её подходящей для распределительных щитов, автоматических выключателей и других устройств с винтовыми клеммами.

Назначение и область применения

Перемычка в сборе для клеммной колодки CTS 2,5 мм2 2PIN предназначена для создания электрического соединения между двумя соседними клеммами на клеммной колодке типа CTS. Она используется там, где требуется переброс фазы, нуля или заземления без прокладки отдельных проводов. Применяется в силовых цепях: распределительных щитах, пускателях, контакторах, устройствах защиты и управления. Подходит для промышленного оборудования, систем освещения, HVAC и автоматизации.

Технические характеристики

• Номинальный ток: 24 А - способна безопасно проводить нагрузку до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях переменного и постоянного тока до 1000 В;
• Сечение кабеля: 2,5 мм2 - совместима с клеммами, предназначенными для проводов такого сечения;
• Количество перемычек: 2 - одна перемычка соединяет два контакта; в комплекте две единицы;
• Способ монтажа: втычной - устанавливается путём вставки в клемму без дополнительных инструментов;
• Срок службы: 20 лет - гарантирует долговременную работоспособность при соблюдении условий эксплуатации;
• Исполнение: кабельная перемычка - содержит жесткий токоведущий элемент с винтами для фиксации в клеммах.

Совместимость и монтаж

Перемычка в сборе для клеммной колодки CTS 2,5 мм2 2PIN совместима исключительно с клеммными колодками серии CTS, имеющими круглое отверстие в центре клеммы для ввода винта. Монтаж выполняется просто: вставьте перемычку в клемму так, чтобы винт попал в отверстие, затем затяните его отверткой до упора. Не используйте усилие выше рекомендованного - это повредит резьбу клеммы. Убедитесь, что сечение подключаемого провода соответствует 2,5 мм2 - иначе возможен перегрев или плохой контакт.

Безопасность и стандарты

Перемычка в сборе для клеммной колодки CTS 2,5 мм2 2PIN выполнена в соответствии с требованиями к безопасности электроустановок. Конструкция обеспечивает надёжную изоляцию и предотвращает случайное прикосновение к токоведущим частям. Произведена компанией IEK, которая следует нормам ГОСТ и IEC для компонентов распределительных устройств. Напряжение 1000 В позволяет применять её в системах до 1 кВ, включая трёхфазные сети 400/690 В.

Преимущества

• Готовое изделие - не требует резки, зачистки или опрессовки проводов;
• Ускоренный монтаж - заменяет два провода одним элементом, экономит время и место в щите;
• Высокая надёжность - металлическая шина и качественные винты обеспечивают стабильный контакт;
• Долгий срок службы - 20 лет работы без обслуживания при правильном использовании;
• Стандартная форма - легко найти аналоги и запасные части в каталогах IEK.

Ограничения применения

• Не применяется с клеммами других серий (например, WAGO, Phoenix Contact, ABB) - только с CTS;
• Не подходит для многожильных проводов без наконечника - клемма CTS требует одножильного провода или обжатого наконечника;
• Запрещено использовать в условиях повышенной вибрации без дополнительной фиксации - винты могут ослабнуть;
• Максимальная температура окружающей среды не указана - не рекомендуется установка рядом с нагревательными элементами без проверки тепловых режимов.

Примеры использования

• Соединение входной и выходной фазы в автоматическом выключателе с несколькими полюсами;
• Объединение нулевых клемм в распределительной коробке;
• Подключение заземляющего проводника ко всем клеммам PE в групповой клеммной колодке;
• Формирование параллельных цепей в пультах управления станков или конвейеров.

Практические советы

• Проверяйте соответствие номера клеммы и перемычки - CTS 2,5 мм2 не подходит для 1,5 или 4 мм2;
• Затягивайте винты равномерно - переусиливать нельзя, недотягивать опаснее;
• При работе в щитах с высокой плотностью компоновки - используйте перемычки вместо проводов, чтобы избежать хаоса;
• Артикул yct10-00-k03-002-a-2p всегда заказывайте в паре - даже если нужна одна, вторую можно сохранить на будущее;
• Не комбинируйте эту перемычку с другими типами клемм - риск потери контакта возрастает вдвое.
