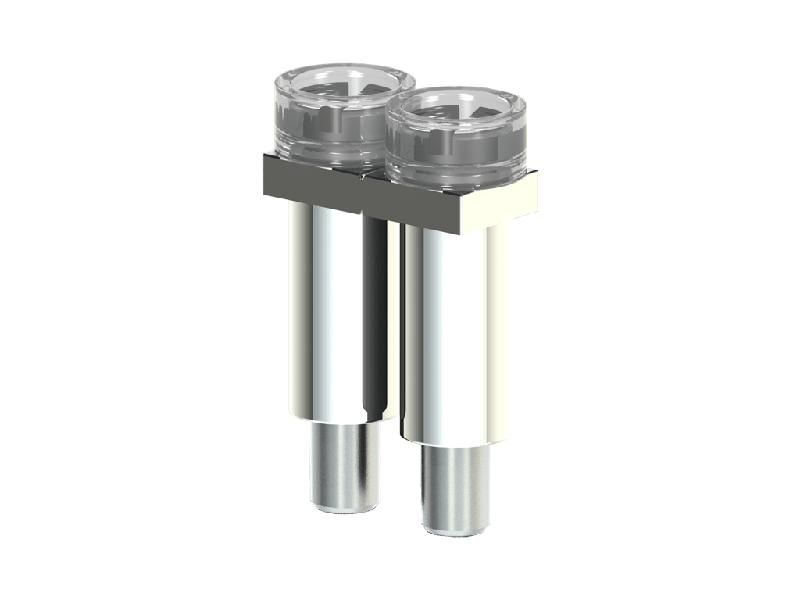

Перемычка 2п UK2.5/2 для AVK2.5/ PIK2.5Nх Klemsan 474122

Перемычка 2-полюсная UK2.5/2 для клемм AVK2.5/PIK2.5N Klemsan предназначена для соединения двух соседних клемм в распределительной коробке или на DIN-рейке. Этот элемент используется в системах автоматизации, управления и силовой коммутации, где требуется надёжный и быстрый монтаж без дополнительных проводов.

Назначение и область применения

Перемычка UK2.5/2 позволяет соединить два контакта в клеммах AVK2.5 или PIK2.5N от Klemsan. Она применяется там, где необходимо передать ток между двумя последовательными точками - например, при подключении нескольких устройств на одной фазе, организации цепей питания или создания параллельных ответвлений. Подходит для щитов управления, автоматических выключателей, реле и других компонентов, установленных на DIN-рейке.

Технические характеристики

• Количество полюсов: 2
• Рабочий ток: до 20 А (при условии соответствия клеммам AVK2.5/PIK2.5N)
• Сечение провода: до 2,5 мм2
• Материал контактной части: медный сплав с никелированием
• Изоляция: самозагасающий поликарбонат
• Цвет: белый
• Габариты: рассчитаны под стандартную ширину шага клеммы 5 мм

Совместимость и монтаж

Перемычка UK2.5/2 совместима исключительно с клеммами серии AVK2.5 и PIK2.5N от Klemsan. Устанавливается путём вставления в два соседних зажима - один контакт заходит в каждый из них. Монтаж выполняется без инструментов: достаточно плотно вставить перемычку до упора. Отсоединяется легким движением пальцев или плоской отверткой. Не используйте её с другими типами клемм - даже близкими по внешнему виду - это может повредить контакты или вызвать перегрев.

Безопасность и стандарты

UK2.5/2 соответствует требованиям IEC 60947-7-1 для соединителей в распределительных устройствах. Изоляционные материалы обеспечивают безопасную работу при температуре от -25C до +85C. Продукт сертифицирован для применения в электроустановках до 1000 В переменного тока.

Преимущества

• Устраняет необходимость в дополнительных перемычках из провода - снижает риск плохого контакта и увеличивает скорость сборки.
• Стандартная форма обеспечивает плотное прилегание к контактным пластинам клемм AVK2.5/PIK2.5N Klemsan.
• Никелированные контакты устойчивы к окислению и обеспечивают долгую службу даже в условиях повышенной влажности.
• Легко проверяется визуально - наличие перемычки сразу заметно при осмотре щита.

Ограничения применения

• Не предназначен для работы с токами выше 20 А - превышение нагрузки может привести к оплавлению изоляции.
• Не использовать в цепях постоянного тока свыше 60 В - материал изоляции не рассчитан на высокие напряжения постоянного тока.
• Запрещено применять с клеммами других производителей, даже если они имеют аналогичный шаг - отличаются геометрия и глубина зажима.
• Не рекомендуется многократное демонтаж-монтаж - более трёх раз может ослабить контактное давление.

Примеры использования

• Подключение нескольких автоматических выключателей на одну фазу в распределительном щите.
• Объединение входов реле времени или терморегуляторов в одном ряду.
• Формирование шины питания для группы датчиков или исполнительных механизмов на DIN-рейке.
• Создание параллельных цепей в системах управления станками или конвейерами.

Практические советы

• Перед установкой проверьте, что клеммы AVK2.5/PIK2.5N Klemsan полностью закрыты и не имеют механических повреждений.
• Если вам нужна перемычка на три или четыре полюса - выбирайте модели UK2.5/3 или UK2.5/4, а не соединяйте несколько UK2.5/2.
• При сборке щита располагайте перемычки так, чтобы они не мешали доступу к другим клеммам - особенно если есть возможность замены модулей.
• Для частых изменений в схеме лучше использовать клеммы с возможностью подключения провода вместо жестких перемычек.
