Перемычка вставная для клемм на 6 кв.мм 4-х полюсная (уп.50шт) DKC SBF-4-8 ДКС

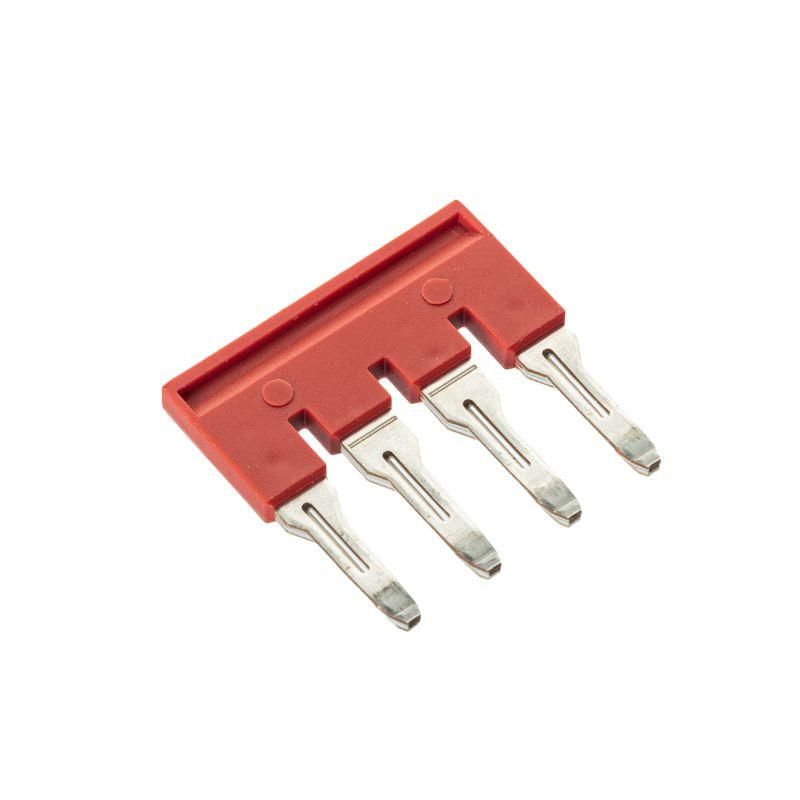

Перемычка вставная для клемм 6 кв.мм, 4-х полюсная от DKC (ДКС), артикул sbf-4-8, обеспечивает быстрое соединение между четырьмя клеммами сечением до 6 мм2 - идеальное решение для компактного распределения цепей в щитах и автоматических системах.

Назначение и область применения

Эта вставная перемычка используется для создания электрических связей между соседними клеммами в коммутационных устройствах. Подходит для работы с винтовыми и push-in клеммами, рассчитанными на провода сечением 6 мм2. Применяется в силовых и управляющих цепях: распределительных щитах, панелях управления, автоматах, контакторах, частотных преобразователях.

Технические характеристики

• Тип: вставная перемычка, втычной монтаж
• Количество полюсов: 4
• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Сечение кабеля: 6 мм2
• Шаг полюсов: 8,2 мм
• Размер одного модуля: 31,1 мм
• Материал изоляции: термостойкий пластик, изолированные контакты
• Цвет: красный - визуально отличает группу от других перемычек

Совместимость и монтаж

Перемычка совместима с клеммами, имеющими шаг 8,2 мм и подходящий зажим для проводов 6 мм2. Устанавливается простым вдавливанием - не требует инструментов. Монтировать можно только в клеммы, соответствующие по геометрии и глубине посадочного места. Перемычка не подходит для клемм с шагом 5 мм, 10 мм или другими стандартами. Отдельные внутренние полюса можно выкусить (кроме двух крайних), чтобы получить 2- или 3-полюсную версию - сохраняя целостность основания.

Безопасность и стандарты

Изделие выполнено с изоляцией, предотвращающей случайное замыкание. Соответствует требованиям безопасности для устройств до 1000 В переменного тока. Номинальный ток 41 А позволяет использовать в нагрузках, близких к предельным для клемм 6 мм2, но не превышать рекомендованные значения производителей клеммных блоков.

Преимущества

• Ускоряет сборку цепей - вместо многожильных перемычек или пайки
• Фиксация без люфта - надёжный контакт даже при вибрациях
• Гибкость: возможность удаления внутренних полюсов для адаптации под нужное количество точек
• Яркая окраска - упрощает диагностику и обслуживание
• Совместима с популярными сериями клеммных блоков DKC и аналогичными продуктами других брендов

Ограничения применения

• Не применяется с клеммами меньшего сечения (менее 6 мм2) - риск перегрева
• Запрещено выкусывать крайние полюсы - нарушается механическая прочность и контакт
• Не предназначен для постоянного погружения в жидкости или высокой влажности - не имеет защиты IP
• Не работает с клеммами, где шаг больше 8,2 мм или меньше 8,0 мм
• Не следует использовать в цепях выше 1000 В - превышение напряжения опасно!

Примеры использования

• Связка фаз L1–L2–L3–N в распределительном щите
• Объединение выходов нескольких автоматов в одну группу
• Подключение входов контроллеров через клеммники с шагом 8,2 мм
• Создание параллельных цепей в пульте управления станком

Практические советы

• Перед установкой проверьте, что клемма точно принимает перемычку - попробуйте вставить её без усилия
• Вырезая лишние полюса, используйте плоскогубцы с острыми кромками - делайте аккуратный надрез рядом с местом сгиба
• Не затягивайте клеммы слишком сильно после установки перемычки - это может повредить корпус
• При использовании в шкафах с высокой температурой - убедитесь, что окружающая среда не превышает +60 C
• Для сложных схем сделайте схему подключения - так проще избежать ошибок при монтаже 4-полюсной перемычки sbf-4-8
