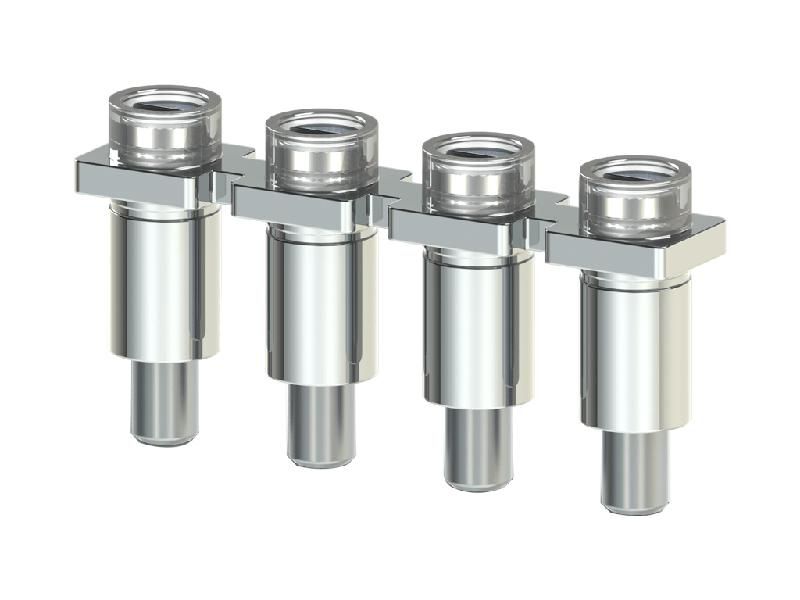

Перемычка для AVK10 4п UK10/4 Klemsan 474154

Перемычка для клеммной колодки 4-полюсная UK10/4 от Klemsan предназначена для соединения четырёх соседних контактов на клеммной колодке типа UK10, обеспечивая надёжный токопроводящий путь без необходимости внешней проводки. Артикул 474154 используется там, где требуется ускорить сборку и минимизировать количество проводов.

Назначение и область применения

Перемычка 4-полюсная UK10/4 применяется для создания последовательного соединения между четырьмя контактными зонами на клеммной колодке стандарта UK10. Это позволяет передавать напряжение или сигнал от одного вывода к следующим трём, избавляя от лишнего монтажа проводов. Подходит для распределительных щитов, автоматических выключателей, реле, систем управления и других устройств, использующих клеммы UK10.

Технические характеристики

• Число полюсов: 4
• Тип совмещаемой клеммы: UK10
• Максимальный рабочий ток: до 18 А (по стандарту UK10)
• Рабочее напряжение: до 500 В переменного тока
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозагасающий полиамид (UL94 V-0)
• Цвет: белый

Совместимость и монтаж

Перемычка UK10/4 совместима исключительно с клеммными колодками серии UK10 от Klemsan и аналогичными моделями, соответствующими стандарту DIN EN 60947-7-1. Устанавливается путём вставления в четыре смежных гнезда клеммы - фиксируется механически за счёт формы корпуса. Для установки необходимо отключить питание, освободить доступ к клеммам и равномерно вдавить перемычку до характерного щелчка. Нельзя использовать с другими типами клемм (например, UK15, UK20, WAGO).

Безопасность и стандарты

Перемычка 474154 выполнена в соответствии с требованиями IEC 60947-7-1 и имеет класс горючести UL94 V-0. Материалы не поддерживают открытый огонь и не выделяют токсичных веществ при перегреве. Соответствие гарантирует безопасную работу в условиях повышенной нагрузки и температур.

Преимущества

• Уменьшает число проводов в щите - снижает риск ошибок при монтаже
• Обеспечивает более высокую надёжность соединений по сравнению с жилыми проводниками
• Не требует инструментов для установки - просто вставляется рукой
• Стандартная форма и цвет позволяют легко определить её расположение в компактном шкафу
• Выдерживает многократные циклы включения/выключения без потери качества контакта

Ограничения применения

• Подходит только для клемм UK10 - не работает с UK15, UK20, Faston, WAGO и прочими
• Не предназначен для работы с токами выше 18 А - превышение вызывает нагрев и повреждение
• Запрещено применять в средах с постоянным воздействием масла, растворителей или агрессивных химикатов
• Не рекомендовано использование в местах с частыми вибрациями без дополнительной фиксации клеммной колодки

Примеры использования

• Связка нескольких входных терминалов в автоматическом выключателе
• Объединение выходов реле для параллельного управления несколькими потребителями
• Формирование шины питания в распределительной коробке
• Создание цепи сигнализации через несколько точек контрольного устройства

Практические советы

• Перед установкой проверьте, что все клеммы находятся в одном ряду и имеют одинаковый шаг - иначе перемычка не войдёт
• Не используйте силовые инструменты - достаточно легкого давления пальцами
• При замене старых перемычек всегда отключайте питание - даже если кажется, что цепь обесточена
• Для сложных схем составляйте план соединений заранее - так проще выбрать нужное количество 4-полюсных UK10/4 вместо комбинаций двух- и трёхполюсных
• Артикул 474154 можно заказывать запасом - он часто используется в серийных проектах и расходуется быстрее, чем ожидают
