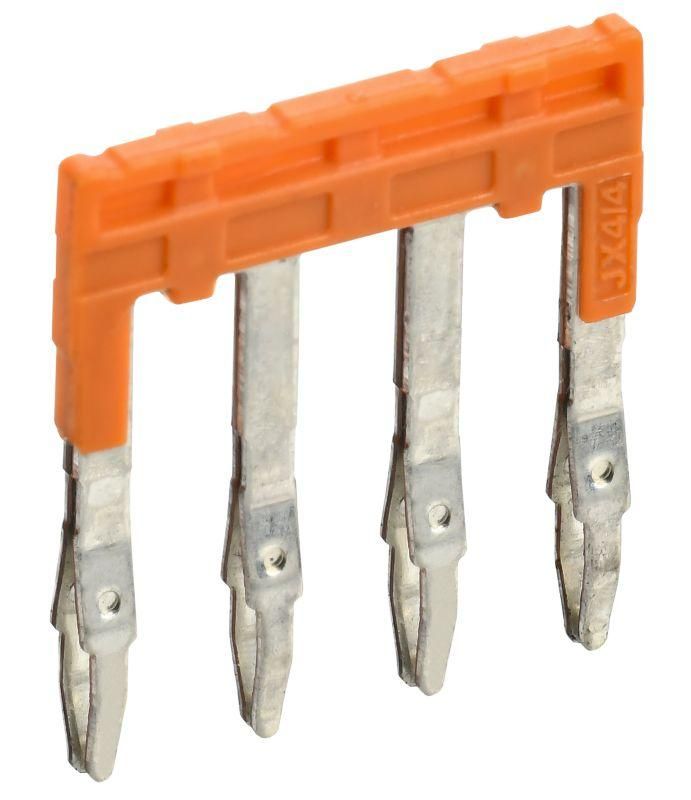

Перемычка гребенчатая для колодки клеммной CP 4мм2 4PIN IEK - YCT20-00-K03-004-EC-4P

Перемычка гребенчатая для клеммной колодки CP 4 мм2 4PIN от IEK (ИЭК), артикул yct20-00-k03-004-ec-4p, предназначена для быстрого соединения нескольких клемм в одной колодке, исключая необходимость прокладывать отдельные провода. Применяется в распределительных щитах и автоматических системах управления.

Назначение и область применения

Гребенчатая перемычка используется для создания электрических связей между соседними клеммами на колодках типа CP сечением 4 мм2. Она позволяет одновременно замкнуть четыре контакта одним элементом - вместо четырёх отдельных проводов. Это ускоряет монтаж, снижает риск ошибок при подключении и уменьшает объём проводки внутри шкафа. Подходит для установки в силовые цепи, системы управления, частотные преобразователи и другие устройства, где требуется групповое соединение фаз или нулевых проводников.

Технические характеристики

• Тип изделия: Перемычка втычная, гребенчатая
• Сечение кабеля: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Количество контактов: 4 PIN
• Количество перемычек в комплекте: 2 шт.
• Исполнение: Кабельная перемычка - не требует внешних проводов, полностью изолирована
• Материал контактов: Латунь с никелевым покрытием
• Материал корпуса: Самозатухающий полиамид (UL94 V-0)

Совместимость и монтаж

Перемычка совместима только с клеммными колодками серии CP от IEK, имеющими шаг 5,08 мм и зажимы для проводов 4 мм2. Монтаж выполняется втыканием - перемычка просто вставляется в клеммы до характерного щелчка. Убедитесь, что все контакты находятся в одном ряду и не перекошены. Нельзя использовать с другими типами колодок (например, WAGO, Phoenix Contact, KPT), даже если они имеют аналогичное сечение. Для надёжности проверьте плотность посадки после установки - контакт должен быть жестко зафиксирован.

Безопасность и стандарты

Перемычка соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.1. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям. Материал корпуса самозатухающий - не поддерживает горение. Работает в температурном диапазоне от –25C до +80C. Не предназначен для эксплуатации во взрывоопасных средах.

Преимущества

• Ускоряет сборку: заменяет до 4 отдельных проводов одним элементом
• Снижает вероятность ошибок при подключении
• Обеспечивает равномерную нагрузку на все контакты
• Защищённый корпус предотвращает короткое замыкание между соседними клеммами
• Два экземпляра в наборе позволяют собирать более сложные схемы без доп purchases

Ограничения применения

• Не применяется с клеммами другого сечения (например, 2,5 мм2 или 6 мм2)
• Нельзя использовать в цепях переменного тока выше 1000 В
• Запрещено применять в условиях постоянного воздействия воды, масла или химически активных веществ
• Не рекомендуется для многократного демонтажа - контакты теряют удерживающую способность после 3–5 циклов извлечения

Примеры использования

• Соединение фаз L1-L2-L3-LN в распределительной клеммной колодке вводного щита
• Подключение входных сигналов в контроллере PLC через несколько последовательных клемм
• Объединение выходов реле в цепи управления двигателем
• Формирование общей шины нуля в автоматизированных системах

Практические советы

• Перед установкой убедитесь, что клеммы чистые и не повреждены - грязь или деформация могут вызвать нагрев
• При использовании двух перемычек в одной колодке следите, чтобы они не перекрывали друг друга - возможна механическая блокировка
• Для удобства монтажа используйте плоскую отвертку для точного выравнивания перед вдавливанием
• Рекомендуется помечать места установки перемычек на схеме - это упрощает диагностику и обслуживание
• Артикул yct20-00-k03-004-ec-4p - единственный подходящий вариант для колодок CP 4 мм2; другие модели IEK не совместимы
