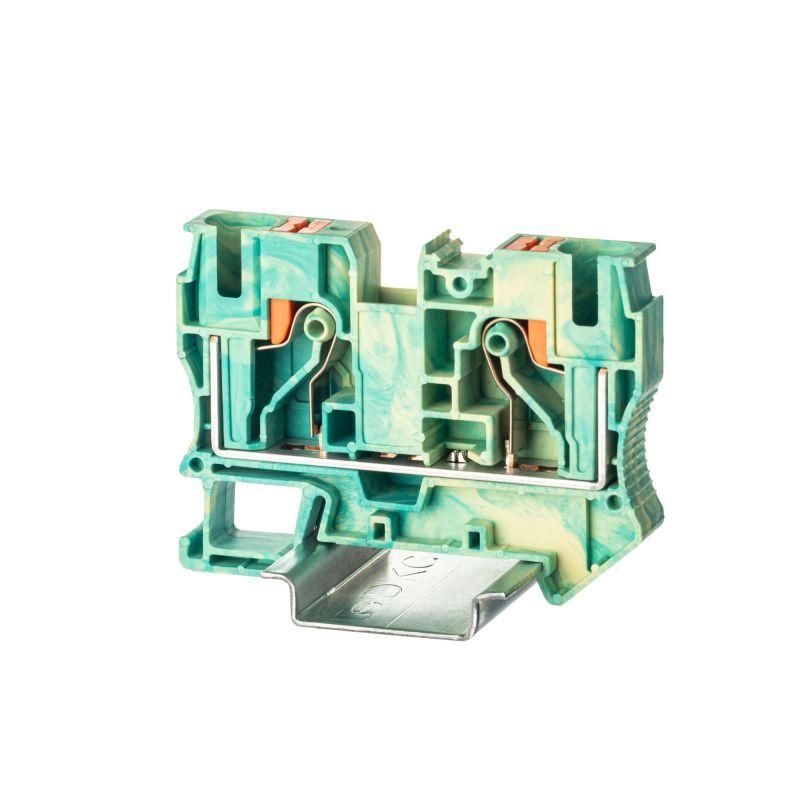

Клемма заземления , зажим push-in, 2 точки подключения, 6 кв.мм - VPR-6-PE-YG ДКС

Клемма заземления DKC (ДКС) vpr-6-pe-yg - это надежный зажим типа push-in для быстрого и безопасного подключения двух заземляющих проводников сечением до 6 мм2. Устройство устанавливается на DIN-рейку и используется там, где важны скорость монтажа, защита от ошибок и соответствие требованиям безопасности.

Назначение и область применения

Клемма zazemleniya DKC vpr-6-pe-yg предназначена для создания надежного заземляющего соединения в распределительных щитах, автоматических системах управления и промышленном оборудовании. Подходит для подключения медных жил сечением от 0,5 до 6 мм2. Применяется в цепях защиты от поражения током, в системах молниезащиты, на станках, конвейерах, пультах управления и других объектах с требованием к постоянному и безопасному заземлению.

Технические характеристики

• Диапазон сечений провода: 0,5 – 6 мм2
• Количество точек подключения: 2
• Тип зажима: пружинный push-in (без инструментов)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Рабочая температура: от -40 C до +105 C
• Ширина: 8,2 мм, высота: 44,1 мм
• Цвет корпуса: желто-зеленый (стандарт для заземления)
• Материал изоляции: термопласт PA 6.6, класс горючести V0 (UL-94)
• Позиция подключения: сверху
• Требует установки торцевой пластины: да
• Поддерживает вставные перемычки: 2 канала

Совместимость и монтаж

Клемма vpr-6-pe-yg совместима с любыми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Для правильной работы требуется установить торцевую пластину - она замыкает электрический контур между клеммой и рейкой, обеспечивая надежное заземление всей системы. Монтаж выполняется просто: клемму плотно вдавливают в рейку до характерного щелчка. Подключение проводов - без инструментов: провод вводится в гнездо до упора, пружина надежно фиксирует жилу. Отсоединение - через кнопку-толкатель, предотвращающую случайное выдергивание.

Безопасность и стандарты

• Класс горючести изоляции V0 - материал самозагасает при возгорании
• Цвет желто-зеленый соответствует IEC 60446 - однозначная идентификация заземляющего проводника
• Электрическая связь с DIN-рейкой обеспечивается при использовании торцевой пластины
• Устойчивость к экстремальным температурам позволяет применять в холодных и нагреваемых средах

Преимущества

• Зажим push-in исключает необходимость отвертки - монтаж в два раза быстрее
• Кнопка-толкатель снижает риск ошибок: провод нельзя вытащить случайно
• Две точки подключения позволяют использовать одну клемму вместо двух
• Интеграция с DIN-рейкой обеспечивает единое заземление всей шины
• Компактный размер (8,2 мм) экономит место в щите
• Стандартный цвет и сертифицированный материал повышают доверие при проверках

Ограничения применения

• Не подходит для многожильных проводов без наконечников - возможен перелом жил
• Требует обязательного использования торцевой пластины; без нее заземление не будет работать
• Не предназначен для подключения алюминиевых проводов
• Максимальное сечение - 6 мм2; более толстые провода не войдут
• Не рассчитана на частое отключение/подключение - пружина имеет ограниченный срок службы циклов

Примеры использования

• Заземление корпусов ЧПУ-станков в цехе
• Объединение нескольких заземляющих проводов в распределительном щите
• Подключение экранов кабелей в системах автоматизации
• Формирование заземляющей шины в щитах для пищевой промышленности (благодаря устойчивости к температурным колебаниям)

Практические советы

• Перед вставкой провода убедитесь, что он зачищен на 10–12 мм - меньше не зафиксируется, больше может выпасть
• Используйте только рекомендованную торцевую пластину - не подходят универсальные аналоги
• Проверьте целостность заземления после сборки: измерьте сопротивление между клеммой и металлическим корпусом щита
• Для многожильных проводов используйте наконечники - они увеличат долговечность соединения
• При групповой установке нескольких клемм соблюдайте минимальный шаг - 8,2 мм, чтобы не задеть соседние элементы
