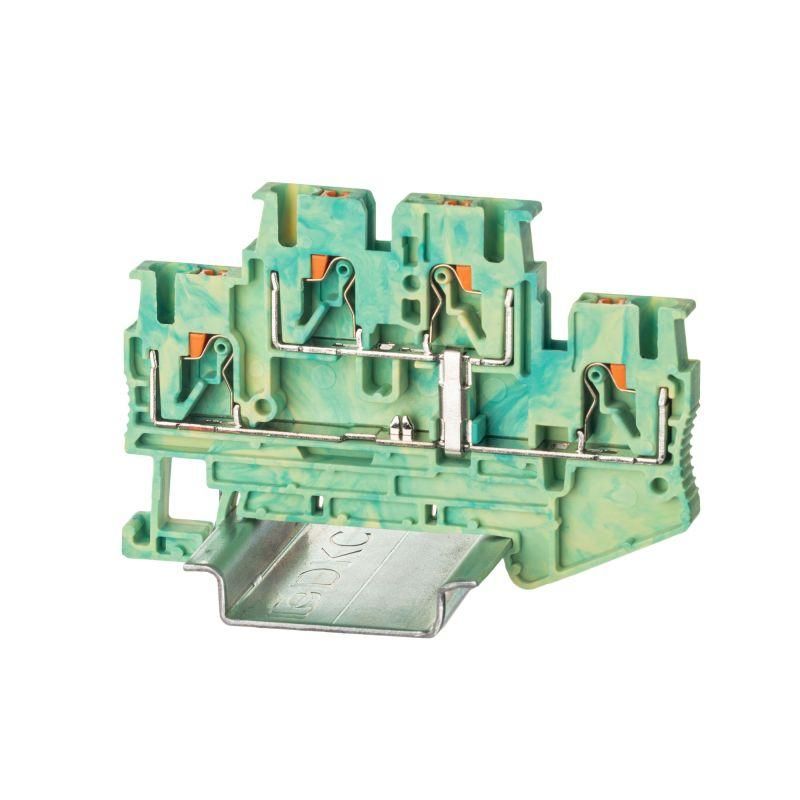

Клемма заземления двухуровневая, зажим push-in, 4 точки подключения, 2.5 кв.мм | VPRTT-2.5-PE-YG DKC ДКС

Клемма заземления двухуровневая, зажим push-in, 4 точки подключения, 2.5 кв.мм от DKC (ДКС) - надёжное решение для организации систем заземления в распределительных щитах. Артикул vprtt-2.5-pe-yg обеспечивает быстрое и безопасное соединение четырёх проводников сечением 2,5 мм2 через пружинный зажим, без необходимости инструментов.

Назначение и область применения

Эта клемма используется для объединения нескольких заземляющих проводников в одной точке - например, при подключении корпусов оборудования, металлических трубопроводов, экранов кабелей или шины PE/PEN. Подходит для установки в силовые, автоматизированные и осветительные щиты. Применяется в промышленности, жилых и коммерческих зданиях, где требуется единая система заземления.

Технические характеристики

• Тип соединения: пружинный зажим Push-in - вставка провода без инструментов
• Сечение провода: 2,5 мм2 (только одно значение - не допускаются меньшие или большие сечения)
• Количество контактов: 4 (по два на каждом уровне)
• Шаг подключения: 5,2 мм - позволяет компактную укладку на рейке
• Монтаж: на DIN-рейку 35 мм (стандартная, совместима с большинством щитов)
• Рабочая температура: от –40 C до +105 C - подходит для холодных и нагреваемых помещений
• Изоляция корпуса: термопласт PA 6.6, класс горючести V0 (UL-94) - самозатухающий материал
• Цвет: желто-зелёный - соответствует стандарту IEC 60446 для заземляющих проводников
• Высота: 47,6 мм; ширина: 68,9 мм; глубина: 5,2 мм
• Поддержка PEN: да - можно использовать как заземление и нулевой рабочий проводник одновременно
• Требуется торцевая пластина: да - обязательна для замыкания цепи между уровнями и предотвращения выскальзывания

Совместимость и монтаж

Клемма фиксируется на DIN-рейке 35 мм стандартного типа. Для правильной работы необходимо:

• Установить торцевую пластину (она не входит в комплект - приобретается отдельно)
• Заливать провода строго сечением 2,5 мм2 - другие сечения не обеспечивают надёжного контакта
• Вводить провод перпендикулярно до упора - зажим сработает автоматически
• Не применять инструменты для затяжки - это повредит пружинный механизм
• Проверить плотность фиксации после монтажа - легкий рывок за провод должен исключить выпадение

Безопасность и стандарты

• Класс горючести V0 (UL-94) - материал не поддерживает горение и самотушится
• Цветовая маркировка - соответствие требованиям IEC 60446 для PE/PEN
• Работает в широком температурном диапазоне - сохраняет механическую прочность даже при экстремальных условиях
• Сертифицирована для использования в системах с функцией PEN - подтверждает возможность совмещения защитного и рабочего нуля

Преимущества

• Быстрая установка - достаточно вставить провод, не нужны отвертки или гаечные ключи
• Два уровня - экономия места в щите, особенно при множестве заземляемых устройств
• Стабильный контакт - пружинный зажим не ослабевает со временем, не требует обслуживания
• Защита от случайного отсоединения - благодаря механизму Push-in и обязательной торцевой пластине
• Совместимость с другими клеммами серии Push-in - легко формировать модульные группы

Ограничения применения

• Не подходит для проводов сечением менее или более 2,5 мм2 - риск потери контакта или перегрузки
• Обязательно использование торцевой пластины - без неё клемма не работает как единая цепь
• Не предназначен для многожильных проводов с опрессовкой - только цельные или опрессованные в наконечники сечением 2,5 мм2
• Не рекомендуется для частых демонтажей - многократное извлечение снижает срок службы пружины
• Не применяется в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал PA 6.6 не устойчив к ним

Примеры использования

• Подключение заземляющего провода от трёх станков и одного кожуха в одном месте
• Объединение всех PE-проводов от розеток в этажном щите
• Создание единой шины PEN в распределительном пункте с использованием функции PEN
• Формирование заземляющей сети в холодильных камерах - благодаря работе при –40 C

Практические советы

• Перед монтажом проверьте, что провод имеет чистые, не окислившиеся жилы - грязь снижает надёжность контакта
• Если используете наконечники - выбирайте типы, подходящие для Push-in (без буртика, с плоским основанием)
• При групповой установке нескольких таких клемм - располагайте их с учётом шага 5,2 мм, чтобы не было перекрытия
• Для удобства сборки - закрепляйте торцовую пластину сразу после установки первой клеммы, затем последовательно подключайте остальные
• Помните: этот продукт - часть серии Push-in от DKC. Все элементы этой серии взаимозаменяемы по принципу “вставь и забудь” - идеально для массового монтажа
