Клемма заземляющая пружинная OptiClip CXDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN | 332739 КЭАЗ

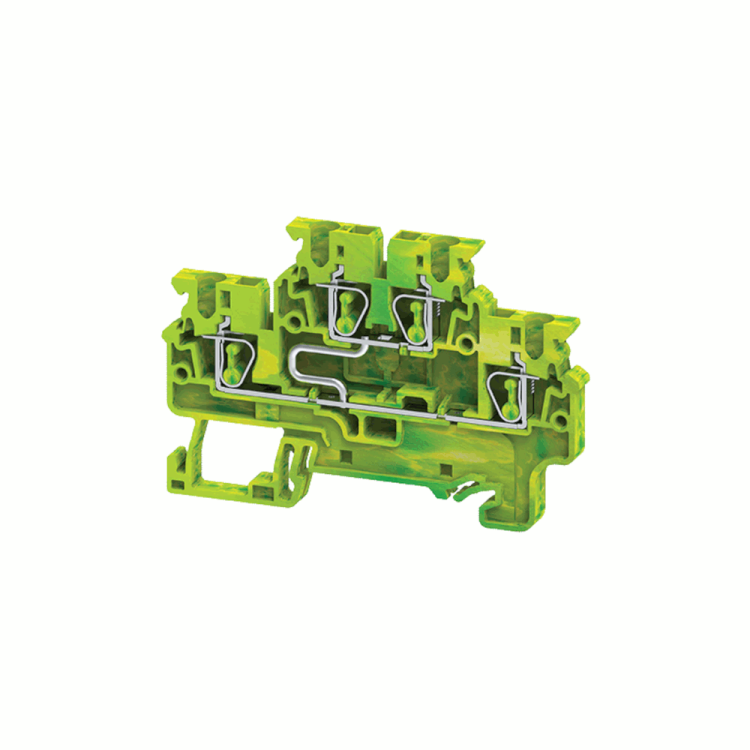

Клемма заземляющая пружинная 2,5 кв.мм двухъярусная с перемычкой OptiClip CXDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN КЭАЗ - это компактное устройство для быстрого и надёжного заземления проводников в распределительных щитах. Подходит для установки на DIN-рейку, используется там, где важна скорость монтажа и устойчивость соединения.

Назначение и область применения

Клемма OptiClip CXDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN КЭАЗ предназначена для создания заземляющего контура в электрических щитах и шкафах автоматизации. Она соединяет медные провода с системой заземления через DIN-рейку, обеспечивая безопасную передачу тока утечки. Применяется в промышленном оборудовании, станках, конвейерах, системах управления и других объектах, требующих надёжного заземления.

Технические характеристики

• Диапазон сечений проводников: 0,2–2,5 мм2 - позволяет работать с тонкими жилами и многожильными проводами среднего сечения;
• Тип зажима: пружинный - исключает необходимость винтовых инструментов, снижает риск перегрузки и повреждения изоляции;
• Количество контактов: 4 - два входа и два выхода, что даёт возможность последовательного соединения нескольких проводов;
• Монтаж: на DIN-рейку или G-рейку - совместима со стандартной рейкой шириной 35 мм;
• Количество уровней: один - все контакты расположены в одной плоскости, удобно для плотной укладки;
• Цвет: желто-зелёный - соответствует международному цветовому коду заземления (PE);
• Класс воспламеняемости V0 - материал самозатухающий, не распространяет горение;
• Положение подключения: сбоку - провода заходят параллельно корпусу, экономят место внутри щита.

Совместимость и монтаж

Клемма OptiClip CXDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN КЭАЗ фиксируется на DIN-рейке стандартной формы. Для подключения достаточно вставить провод в гнездо до характерного щелчка - пружинный механизм самостоятельно зажимает жилу. Перемычка внутри устройства связывает все четыре контакта, поэтому можно подключить несколько проводов в цепочке. Убедитесь, что сечение провода попадает в допустимый диапазон: меньше 0,2 мм2 - плохо зажимается; больше 2,5 мм2 - не войдёт в зажим.

Безопасность и стандарты

Изделие выполнено из материалов с классом воспламеняемости V0, что соответствует требованиям IEC 60695-11-10. Цветовая маркировка соответствует ГОСТ Р МЭК 60446. Конструкция предотвращает случайное выскальзывание провода даже при вибрации. Напряжение и ток не указаны - применение ограничено только сечением провода и условиями заземления системы TN-C-S/TN-S.

Преимущества

• Быстрая установка - не нужны отвертки, болты или паяльник;
• Стабильный контакт - пружинный механизм сохраняет давление на жилу при температурных колебаниях;
• Защита от перегрева - материалы с высокой термостойкостью и классом V0;
• Групповое подключение - одна клемма заменяет несколько одиночных заземлителей;
• Чёткая визуальная идентификация - желто-зелёный цвет сразу указывает на назначение.

Ограничения применения

• Не алюминиевые провода - только медные, одножильные и многожильные;
• Максимальное сечение - 2,5 мм2; более толстые провода (например, 4 или 6 мм2) не подходят;
• Не предназначен для работы под напряжением выше потенциала заземления - только для защиты, не для фазных цепей;
• Не рекомендовано использование вне закрытых щитов - не имеет повышенной степени защиты IP.

Примеры использования

• Подключение заземляющих проводов от металлических корпусов частотных преобразователей;
• Общая точка заземления для нескольких датчиков в пульте управления;
• Распределение PEN-проводника в щите АСУ ТП после разделения на PE и N;
• Формирование группы заземления для оборудования на одном участке конвейера.

Практические советы

• Перед вставкой удалите оксидную плёнку с многожильных проводов - они лучше зажимаются;
• Не используйте силовые инструменты при затяжке - пружинный зажим работает без усилий;
• Проверьте глубину входа: провод должен полностью войти до упора, иначе контакт будет нестабильным;
• При групповой установке нескольких таких клемм соблюдайте шаг минимум 8–10 мм между ними для теплоотвода;
• Настройка заземления должна выполняться до запитывания сети - проверяйте целостность цепи тестером.
