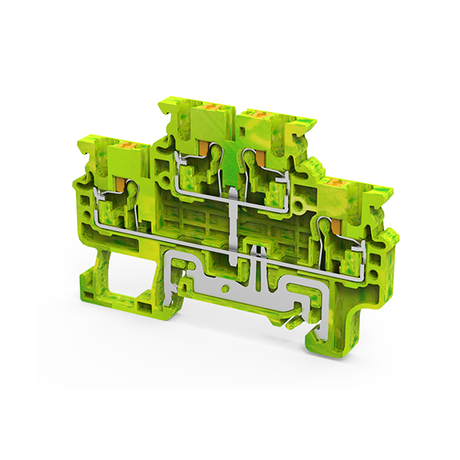

Клемма заземляющая push-in OptiClip CPDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN | 331866 КЭАЗ

Клемма заземляющая push-in 2-х ярусная 2,5 кв.мм с перемычкой OptiClip CPDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN от КЭАЗ предназначена для быстрого и надежного заземления в распределительных щитах. Благодаря двухуровневой конструкции и перемычке, она упрощает организацию заземляющих цепей, особенно в условиях ограниченного пространства.

Назначение и область применения

Клемма OptiClip CPDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN используется для создания заземляющего контура в электрических щитах и распределительных устройствах. Подходит для систем автоматического управления (САУ), промышленного оборудования, станков, конвейеров и других объектов, где требуется надежное и компактное заземление. Применяется там, где важно минимизировать время монтажа и повысить плотность подключений.

Технические характеристики

• Тип соединения: пружинный зажим push-in - подключение без инструментов
• Номинальное сечение провода: 0,2–2,5 мм2 (медные однопроволочные и многожильные)
• Количество ярусов: два (нижний ярус контактирует с DIN-рейкой)
• Перемычка между ярусами: да - обеспечивает единый потенциал заземления
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина шага: 5 мм - совместима с типичными модульными щитами
• Цвет: желто-зеленый - соответствует стандарту IEC 60446 для заземляющих проводников
• Класс воспламеняемости: V0 - самозатухающий материал, безопасен при перегреве
• Позиция подключения: боковая - удобна для компактной укладки проводов
• Количество контактов: один (два входа на уровне каждого яруса)
• Функция PEN: да - допускает использование в системах TN-C-S как заземляющий и нулевой проводник

Совместимость и монтаж

Клемма OptiClip CPDLG-2,5-2L-PE-I-S-(0,2-2,5)-PEN монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения достаточно вставить подготовленный провод в отверстие до упора - пружинный механизм зафиксирует жилу. Для освобождения - нажмите кнопку-толкатель. Нижний ярус напрямую соединён с рейкой, что гарантирует надежный контакт с корпусом щита. Верхний ярус можно использовать для подключения второго провода - так же, без инструментов. Оба яруса связаны металлической перемычкой, поэтому заземление передается через всю клемму.

Безопасность и стандарты

Клемма выполнена из материалов класса горючести V0, что исключает распространение пламени при перегрузках. Соответствует требованиям IEC 60947-7-1 для коммутационных устройств. Цветовое исполнение - желто-зеленый - соответствует ГОСТ Р 50462 и IEC 60446 для заземляющих проводников. Функция PEN позволяет применять её в системах с совмещенным нулевым и защитным проводником, но только в соответствии с проектом и нормами ПУЭ.

Преимущества

• Подключение без инструментов - экономит время при монтаже и обслуживании
• Виброустойчивость - пружинный зажим сохраняет контакт даже при вибрациях оборудования
• Высокая плотность подключений - одна клемма принимает до четырех проводов (по два на каждый ярус)
• Система маркировки - есть место для этикеток, упрощает идентификацию цепей
• Компактность - занимает всего 5 мм по ширине, идеальна для плотной компоновки щитов

Ограничения применения

Не применяйте клемму для алюминиевых проводов - пружинный зажим рассчитан только на медь. Не используйте для токов выше номинала, указанного в документации производителя. Запрещено механическое воздействие на клемму после монтажа - это может повредить контакт. Не рекомендуется применять в средах с постоянным воздействием химически активных паров или масел - материал не предназначен для таких условий. Также не следует использовать в качестве основного рабочего нуля вне системы PEN - только как защитное заземление.

Примеры использования

• Заземление корпусов частотных преобразователей в промышленном щите
• Объединение нескольких заземляющих проводов от датчиков и приводов в одном месте
• Разводка PE-проводов в щитах САУ, где много точек подключения
• Монтаж в щитах с высокой плотностью элементов - вместо нескольких одиночных клемм

Практические советы

• Перед подключением зачистите провод на 8–10 мм - недостаточная зачистка снижает надежность контакта
• Используйте только медные провода с гладкой поверхностью - многожильные должны быть запрессованы наконечниками
• Проверьте, чтобы нижний ярус плотно прилегал к DIN-рейке - при необходимости слегка подтяните клемму рукой
• При использовании функции PEN соблюдайте требования ПУЭ: не разрывайте PEN-проводник в цепи, не делайте ответвления до точки заземления
• Для долговременной эксплуатации пометьте каждую клемму - это ускорит диагностику и ремонт
