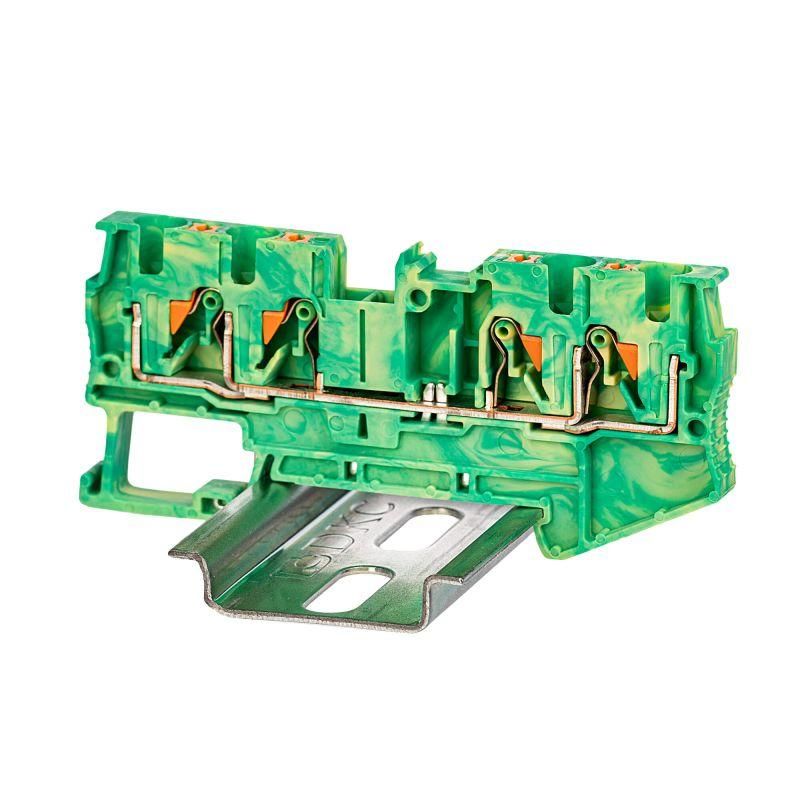

Клемма заземления, зажим push-in, 4 точки подключения, кв.мм | VPR-4-QUATTRO-PE DKC ДКС

Клемма заземления DKC-DKC-н - надежное решение для быстрого и безопасного подключения заземляющих проводников на DIN-рейке. Четыре точки подключения, пружинный зажим push-in и желто-зеленый цвет делают её удобной для монтажа в распределительных щитах, особенно там, где важна скорость и минимизация ошибок.

Назначение и область применения

Клемма DKC-DKC-н используется для объединения нескольких заземляющих проводников в одной точке. Подходит для систем TN-S и TN-C-S, включая применение с функцией PEN. Устанавливается исключительно на DIN-рейку 35 мм. Применяется в силовых щитах, автоматических станках, системах освещения, промышленном оборудовании и других объектах, где требуется надежное заземление с возможностью множественного подключения.

Технические характеристики

• Количество контактов: 4
• Тип соединения: пружинный push-in (без инструментов)
• Диапазон сечений провода: 0,25–6 мм2
• Рабочая температура: от –40 C до +105 C
• Ширина: 6,2 мм; высота: 36,9 мм; глубина: 79 мм
• Цвет корпуса: желто-зеленый (стандарт для заземления)
• Материал изоляции: термопласт PA 6.6, класс горючести V0 (UL-94)
• Подключение: сверху
• Электрическая связь с DIN-рейкой: да
• Требует установки торцевой пластины: да
• Количество каналов для вставных перемычек: 2

Совместимость и монтаж

Клемма DKC-DKC-н устанавливается на стандартную DIN-рейку 35 мм. Для фиксации необходимо использовать торцевую пластину - она предотвращает выпадение клеммы и обеспечивает механическую устойчивость. Соединение происходит без инструментов: провод вводится в гнездо до упора, пружинный механизм надежно зажимает жилу. Для демонтажа используйте толкатель (обычно в комплекте или доступен отдельно). Перемычки позволяют легко соединить соседние клеммы в цепи. Обязательно проверьте совпадение ширины клеммы с шириной рейки - 6,2 мм соответствуют стандартным профилям.

Безопасность и стандарты

• Класс воспламеняемости изоляции: V0 - материал самозагасает после удаления источника пламени
• Цветовая маркировка: желто-зеленый - соответствие IEC 60446
• Защита от случайного прикосновения: кнопка-толкатель блокирует доступ к контакту при отсутствии действия
• Использование с PEN-проводником: допускается, что важно для систем TN-C-S

Преимущества

• Быстрая установка: не требует отвертки или другого инструмента
• Уменьшение риска ошибок: пружинный зажим push-in исключает недостаточно затянутые или перегнувшиеся жилы
• Стабильность контакта: даже при вибрациях и температурных колебаниях
• Компактность: всего 6,2 мм в ширину - позволяет экономить место в щите
• Надежная изоляция: материал PA 6.6 выдерживает экстремальные условия

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - при использовании гибких проводов рекомендуется обжать наконечники
• Требует обязательной установки торцевой пластины - без неё клемма не зафиксирована и может выпасть
• Не рассчитана на подключение проводов меньше 0,25 мм2 или больше 6 мм2 - риск потери контакта или повреждения механизма
• Запрещено использование вне диапазона температур –40…+105 C
• Не применяется в условиях постоянного погружения в жидкость - IP-класс не указан, значит, защита только от брызг и пыли

Примеры использования

• Объединение заземляющих проводов от металлических корпусов станков в одном щите
• Подключение PE-проводников от нескольких розеточных групп в жилых и коммерческих зданиях
• Создание общей шины заземления в распределительных пунктах с несколькими входящими линиями
• Формирование PEN-соединения в старых системах TN-C-S при модернизации

Практические советы

• Перед введением провода убедитесь, что он зачищен на 8–10 мм - слишком мало или много снижает качество контакта
• Для многожильных проводов всегда используйте обжимные наконечники - они предотвращают запутывание жил внутри зажима
• Проверяйте плотность фиксации: легкое покачивание провода указывает на плохой контакт - переустановите
• При сборке нескольких клемм рядом используйте вставные перемычки - так вы сэкономите время и избежите лишних проводов
• Учитывайте габариты: 79 мм в глубину - убедитесь, что в вашем щите достаточно места для установки и обслуживания
• DKC-DKC-н - часть серии Push-in клемм; если вам нужны другие типы (например, для фазы), выбирайте аналогичные модели из этой же серии - они совместимы по форме и принципу монтажа
