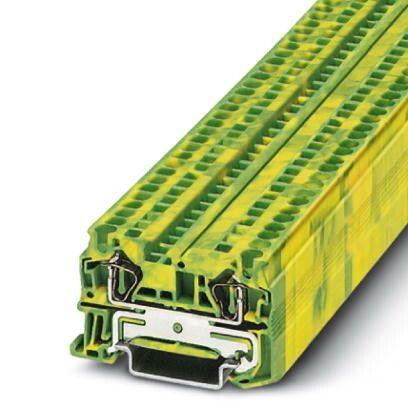

Заземляющий клеммный модуль с пружинными зажимами ST 4-PE | 3031380 Phoenix Contact

Заземляющий клеммный модуль с пружинными зажимами ST 4-PE от Phoenix Contact предназначен для надежного и быстрого подключения заземляющих проводников в распределительных щитах и промышленном оборудовании. Артикул 3031380 обеспечивает устойчивое соединение даже в условиях вибраций и перепадов температур.

Назначение и область применения

ST 4-PE используется для создания защитного заземления в электрических цепях. Подходит для подключения медных проводников к шине заземления в силовых, автоматизированных и управляемых системах. Применяется в промышленной автоматике, станках, конвейерах, панелях управления и других объектах, где требуется высокая надежность заземления без использования инструментов.

Технические характеристики

• Сечение провода: от 0,08 мм² — для одножильных и многожильных гибких проводников
• Шаг подключения: 6,2 мм — позволяет компактную установку рядом с другими клеммами
• Количество клемм: 2 на один уровень, всего один уровень
• Максимальная рабочая температура: до +85 °C; минимальная: –60 °C — работает в экстремальных климатических условиях
• Цвет корпуса: желто-зеленый — соответствует международному стандарту цветовой маркировки заземления
• Минимальная высота монтажа: 36,5 мм — экономит место в щите
• Класс горючести: V0 (UL57) — материал самозатухающий, не распространяет пламя

Совместимость и монтаж

ST 4-PE совместим с DIN-рейкой 35 мм. Устанавливается без инструментов: фиксируется защелкивающимся механизмом. Для подключения провода достаточно нажать на рычаг зажима, вставить жилу и отпустить — пружинный контакт надежно удерживает проводник. Не требует затяжки винтов. Подходит для проводов сечением от 0,08 мм² — включает тонкие многожильные и одножильные жилы, часто используемые в слаботочных цепях управления.

Безопасность и стандарты

• Соответствует классу горючести V0 по UL57 — безопасен при возгорании
• Цветовая маркировка желто-зеленая — соответствует IEC 60445 и ГОСТ Р 50462
• Изолирующие материалы обеспечивают электрическую прочность и долговечность

Преимущества

• Пружинный зажим исключает ослабление контакта со временем — особенно важно в вибрационных средах
• Не нужен инструмент для подключения — снижает время монтажа и риск ошибок
• Узкий шаг 6,2 мм — позволяет плотно размещать несколько модулей в ограниченном пространстве
• Работает при экстремально низких температурах — подходит для холодных помещений и улиц
• Стандартный цвет — сразу узнаваем как заземляющая клемма

Ограничения применения

• Не предназначена для проводников сечением менее 0,08 мм² — слишком тонкие жилы не будут надежно зажаты
• Не рекомендуется использовать для токов выше номинала, указанного производителем — в спецификациях не указана максимальная нагрузка, поэтому следует проверять соответствие схеме
• Подходит только для медных проводов — не рассчитана на алюминий или другие металлы
• Одноуровневая конструкция — нельзя комбинировать с другими уровнями внутри одного модуля

Примеры использования

• Подключение заземляющего провода к шине PE в частотном преобразователе
• Фиксация заземляющей жилы в панели управления CNC-станка
• Объединение нескольких заземляющих проводов в распределительном щите на производстве
• Монтаж в холодильных камерах или на открытых площадках благодаря широкому диапазону температур

Практические советы

• Перед подключением удалите оксидную пленку с многожильных проводов — это повысит надежность контакта
• Не перегибайте провод близко к клемме — изгиб под углом более 90° может повредить жилу
• Проверьте, что провод полностью вошел в зажим — он должен упираться в внутренний упор, а не болтаться
• При использовании в местах с повышенной вибрацией дополнительно закрепите клемму хомутом или клеевой лентой
• Учитывайте посадочный размер: высота 36,5 мм — убедитесь, что есть свободное пространство сверху для доступа к рычагу
