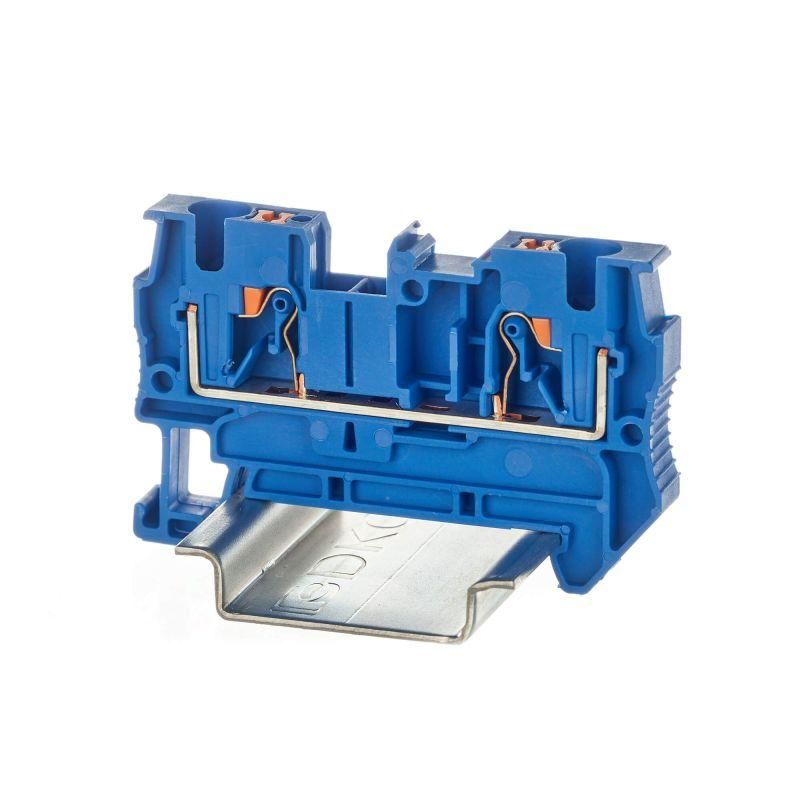

Клемма проходная , зажим push-in, 2 точки подключения, 4 кв.мм, синяя - VPR-4-BU ДКС

Клемма проходная DKC vpr-4-bu — надежное решение для быстрого и безопасного соединения двух проводников на DIN-рейке. Подходит для силовых цепей до 32 А и напряжений до 800 В, особенно удобна там, где важна скорость монтажа и минимизация человеческой ошибки.

Назначение и область применения

Эта проходная клемма используется для создания последовательного соединения между двумя проводниками без разрыва цепи. Применяется в распределительных щитах, автоматике, системах управления, на станках и конвейерах. Особенно эффективна там, где требуется частая переборка проводов или ограниченное время на обслуживание.

Технические характеристики

• Тип зажима: пружинный Push-in — провод вставляется без инструментов
• Количество контактов: 2 (вход и выход)
• Диапазон сечений провода: 0,14–6 мм² — подходит как для тонких сигналов, так и для мощных линий
• Номинальный ток: 32 А
• Номинальное напряжение: 800 В
• Рабочая температура: от –40 °C до +105 °C — работает в суровых условиях, включая холодные склады и жаркие помещения
• Ширина: 6,2 мм; высота: 36,8 мм — компактный форм-фактор для плотной укладки
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL94) — самозагасающий, не распространяет пламя
• Цвет: синий — стандартизированная маркировка для фазных или нагрузочных цепей
• Способ монтажа: крепление на DIN-рейку 35 мм
• Необходимость замыкающей пластины: да — требует установки перемычек для связи нескольких клемм в ряд
• Позиция подключения: сверху — провода вводятся вертикально, что снижает риск механического повреждения
• Количество каналов для перемычек: 2 — позволяет легко соединить несколько клемм в цепочку

Совместимость и монтаж

Клемма DKC vpr-4-bu совместима со всеми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Для сборки цепочки из нескольких клемм обязательна установка специальных замыкающих пластин (не входят в комплект). Установка происходит просто: клемму нужно защелкнуть на рейке до характерного щелчка. Для подключения провода достаточно вставить его в гнездо до упора — механизм зажима активируется автоматически. Отключение выполняется нажатием кнопки-толкателя рядом с каждым входом — это предотвращает случайное выдергивание провода.

Безопасность и стандарты

• Класс воспламеняемости V0 по UL94 — материал не поддерживает горение и самостоятельно затухает после удаления источника огня
• Изолирующие свойства корпуса соответствуют требованиям к электроизоляционным материалам для рабочих напряжений до 800 В
• Работает в широком температурном диапазоне — допустимо применение в неотапливаемых помещениях и на открытых площадках при условии защиты от осадков

Преимущества

• Зажим Push-in исключает необходимость отвертки — монтаж в два раза быстрее, чем с винтовыми клеммами
• Защита от случайного прикосновения: кнопка-толкатель требует целенаправленного действия для освобождения провода
• Стандартный синий цвет упрощает визуальную идентификацию цепей
• Устойчивый к нагреву и химическим воздействиям корпус из PA 6.6
• Поддержка двух каналов для перемычек — удобно при формировании шлейфов питания

Ограничения применения

• Не предназначен для многожильных проводов с оплеткой — необходимо использовать наконечники (например, НШВИ) для проводов более 2,5 мм²
• Не рекомендуется для постоянных вибраций без дополнительной фиксации — возможна потеря контакта при длительной механической нагрузке
• Требуется использование замыкающих пластин — без них невозможно создание многоступенчатой цепи
• Не следует использовать в средах с повышенной запыленностью без герметизации — частицы могут попасть внутрь механизма и вызвать отказ

Примеры использования

• Распределительный щит промышленного оборудования — соединение фазных проводов между автоматами
• Система управления конвейером — передача сигнала от датчиков к контроллеру через цепочку клемм
• Освещение в холодильных камерах — работа при низких температурах без потери надежности
• Автомобильные сервисы — временное подключение зарядных устройств или тестового оборудования

Практические советы

• Перед вставкой провода убедитесь, что он зачищен на 8–10 мм — меньше не зафиксируется, больше может выйти из зажима
• Для проводов сечением выше 4 мм² используйте наконечники — это повысит долговечность соединения
• Проверьте правильность установки: после вставки провода слегка потяните его — если не выскакивает, контакт надежен
• При сборке цепочек из нескольких клемм всегда проверяйте, что все перемычки установлены плотно — плохой контакт вызывает перегрев
• Не применяйте эту клемму вместо коммутационного устройства — она не рассчитана на частые включения/выключения
