Заглушка для КПИ 2в-4 синяя | YZN11D-ZGL-004-K07 IEK

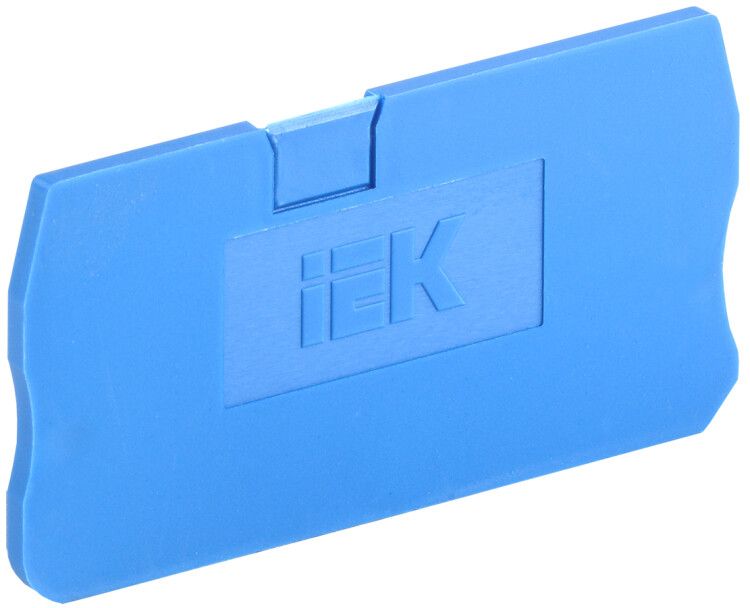

Заглушка для клеммной колодки КПИ 2в-4 синяя от IEK (ИЭК), артикул yzn11d-zgl-004-k07, предназначена для безопасного закрытия свободных контактов на пружинных клеммах типа КПИ, предотвращая случайный доступ к токоведущим частям и обеспечивая механическую и электроизоляционную защиту.

Назначение и область применения

Заглушка для клеммной колодки КПИ 2в-4 синяя используется для герметизации неиспользуемых ячеек на клеммных колодках серии КПИ 2в-4. Она защищает токоведущие части от внешнего воздействия: пыли, влаги, случайного прикосновения, а также снижает риск замыкания между соседними контактами. Применяется в распределительных щитах, автоматических системах управления, промышленном оборудовании и других местах, где используются клеммы КПИ.

Технические характеристики

• Тип зажима: Безвинтовой - совместим с пружинными клеммами КПИ 2в-4
• Ширина ячейки: 4 мм - точно соответствует габаритам клемм КПИ 2в-4
• Материал: Полиамид (эластичный, ударопрочный, огнестойкий)
• Класс воспламеняемости: V0 - самозатухающий материал, не распространяет пламя
• Цвет: Синий - визуальное отличие от других заглушек, упрощает идентификацию
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях

Совместимость и монтаж

Заглушка для клеммной колодки КПИ 2в-4 синяя устанавливается исключительно на клеммы серии КПИ 2в-4 с шагом 4 мм. Монтаж прост: заглушка плотно вставляется в свободную ячейку до характерного щелчка - фиксация происходит за счет упругих зацепов материала. Отсоединить её можно легким нажатием на боковые выступы. Не совместима с другими типами клемм (например, KPT, KEI, WAGO), даже если ширина кажется одинаковой - форма и механизм фиксации различаются.

Безопасность и стандарты

Материал заглушки соответствует классу горючести V0 по UL 94 - обеспечивает самозатухание при возгорании. Конструкция препятствует проникновению пальцев или металлических предметов внутрь клеммы, что повышает уровень безопасности при обслуживании. Соответствует требованиям к изолирующим элементам в электротехнических устройствах согласно ГОСТ Р 50030.5.1 и IEC 60947-1.

Преимущества

• Высокая прочность полиамида - выдерживает механические нагрузки при монтаже и эксплуатации
• Стойкость к химическим средам - не разрушается при контакте с маслами, растворителями, кислотами
• Работает в широком диапазоне температур - сохраняет форму и функциональность от -40C до +105C
• Синий цвет позволяет легко определить, какие клеммы не задействованы - удобно при диагностике и модернизации
• Не требует инструментов для установки - экономит время при сборке и обслуживании

Ограничения применения

Заглушка для клеммной колодки КПИ 2в-4 синяя не предназначена для защиты клемм с другим шагом (например, 5 мм или 3,81 мм). Не следует использовать в условиях постоянного погружения в жидкость - хотя материал водоотталкивающий, заглушка не имеет IP-защиты. Также не рекомендуется применять в цепях с напряжением выше 1000 В переменного тока - она не сертифицирована для высоковольтных систем.

Примеры использования

• Закрытие свободных входов в клеммник на щите управления станком
• Изоляция неиспользуемых выводов в системах автоматизации конвейера
• Финальная изоляция после демонтажа одного из проводов в распределительной коробке
• Защита клемм в помещениях с повышенной запыленностью - заводы, склады, ремонтные мастерские

Практические советы

• Перед установкой проверьте, чтобы клемма была полностью освобождена от провода - остатки жилы могут помешать плотному соединению
• При использовании нескольких заглушек одного цвета - используйте их для группировки неиспользуемых каналов, это ускорит поиск неисправностей
• Не применяйте силу при установке - если заглушка не входит, возможно, вы выбрали неверный тип клеммы; перепроверьте модель КПИ 2в-4
• При замене старых заглушек - новые лучше брать того же цвета и производителя (IEK), чтобы избежать проблем с совместимостью
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может вызвать деформацию при низких температурах
