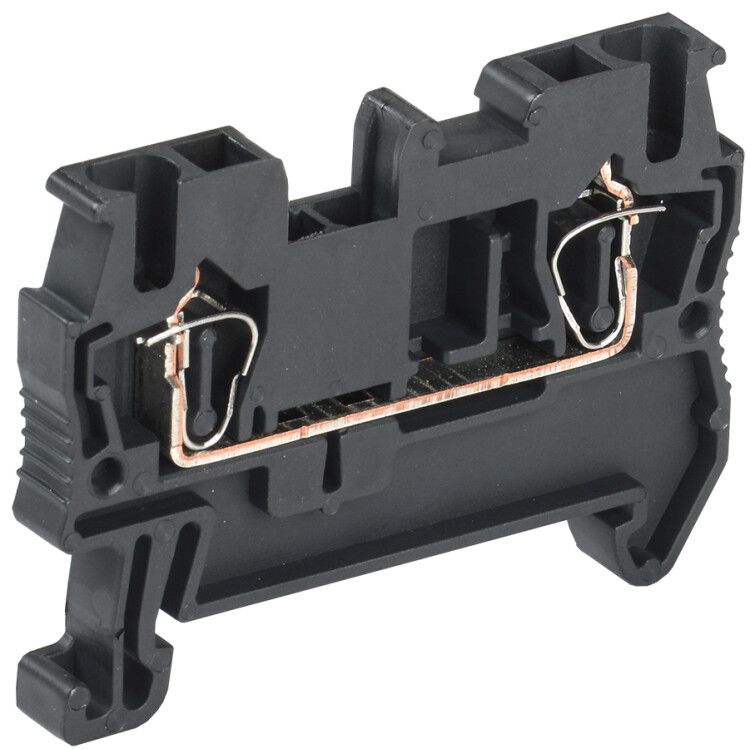

Клемма пружинная КПИ 2в-2,5 31А черная | YZN11-002-K02 IEK

Клемма пружинная КПИ 2в-2,5 31А черная от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 2,5 мм2, выдерживает нагрузку до 31 А и 800 В. Артикул yzn11-002-k02.

Назначение и область применения

Клемма пружинная КПИ 2в-2,5 31А черная используется для создания постоянных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников - как с наконечниками, так и без них. Подходит для промышленного оборудования, автоматизации, освещения, систем управления. Часто встречается в шкафах станков, конвейеров, систем вентиляции и энергообеспечения.

Технические характеристики

• Номинальный ток: 31 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 0,2–2,5 мм2
• Количество контактов: 2
• Тип зажима: пружинный (без винтовых элементов)
• Способ монтажа: установка на DIN-рейку 35 мм
• Ширина: 5,2 мм
• Рабочая температура: от –40 C до +85 C
• Класс воспламеняемости: V0 (самозагасающий материал)
• Цвет корпуса: чёрный
• Срок службы: 15 лет
• Требует установки маркировочной пластины: да
• Подключение проводов: сбоку

Совместимость и монтаж

Клемма пружинная КПИ 2в-2,5 31А черная совместима со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Подключить провод можно двумя способами:

• Без наконечника - просто вставьте оголённый провод до упора;
• С наконечником - используйте кабельные наконечники типа U или O, подходящие по сечению.

Обязательно используйте маркировочные пластины - они фиксируются сверху и позволяют легко идентифицировать цепи. Без пластин клемма не обеспечивает полную функциональность и безопасность.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида класса V0 - материал самозагасает при возгорании и не распространяет пламя. Это соответствует требованиям безопасности для внутренней установки в электрошкафах. Номинальное напряжение 800 В обеспечивает работу в сетях переменного и постоянного тока, включая высоковольтные участки. Температурный диапазон –40…+85 C позволяет использовать клемму в условиях сурового климата и нагрева от оборудования.

Преимущества

• Быстрая установка - нет необходимости затягивать винты, достаточно вставить провод;
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем;
• Компактность - всего 5,2 мм в ширину, экономит место в шкафу;
• Высокая долговечность - срок службы 15 лет при соблюдении условий эксплуатации;
• Гибкость подключения - один тип клеммы подходит и для одножильных, и для многожильных проводов.

Ограничения применения

• Не допускается использование с проводами сечением менее 0,2 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт;
• Запрещено применять в условиях постоянного погружения в жидкость - хотя IP-класс не указан, герметичность не гарантируется;
• Требует обязательного использования маркировочных пластин - без них невозможно правильное обслуживание и диагностика;
• Не рекомендуется для частого отсоединения/присоединения - пружинный механизм рассчитан на однократное или редкое обслуживание.

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в щите;
• Соединение нулевой шины с группой потребителей;
• Подключение датчиков и исполнительных устройств в системах автоматизации;
• Формирование точек подключения для термореле, контроллеров, преобразователей частоты.

Практические советы

• Перед вставкой провода удалите изоляцию точно на нужную длину - не больше 9–10 мм, чтобы не задеть внутренние части зажима;
• Проверяйте плотность соединения легким потягиванием провода после монтажа - он не должен выскальзывать;
• Используйте только оригинальные маркировочные пластины от IEK - другие могут не фиксироваться должным образом;
• При сборке шкафа располагайте клеммы с учётом посадочного размера - ширина 5,2 мм позволяет устанавливать до 6 единиц на 35 мм рейки;
• Для многожильных проводов лучше применять наконечники - это снижает риск окисления и повышает надёжность контакта.
