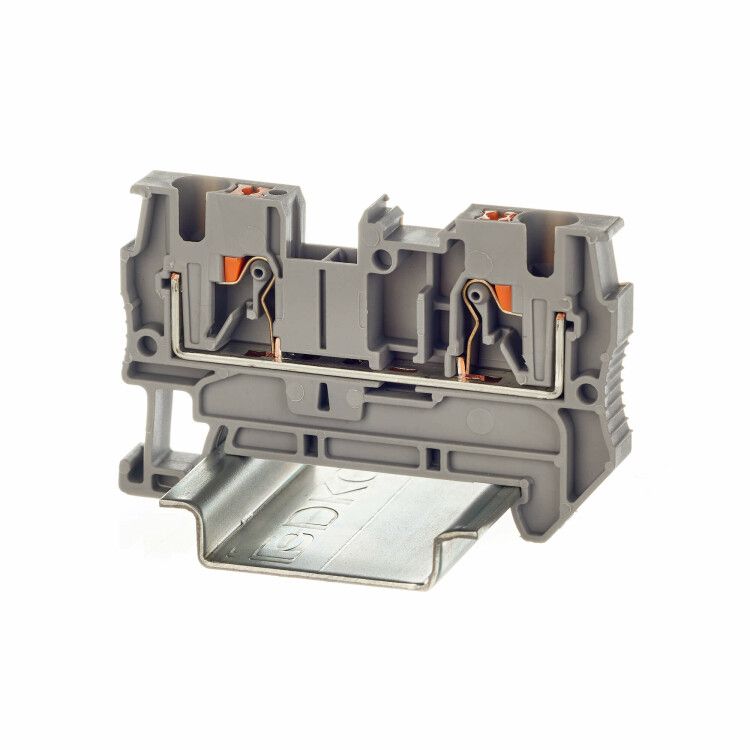

Клемма проходная , зажим push-in, 2 точки подключения, 4 кв.мм, серая - VPR-4-GY ДКС

Клемма проходная DKC vpr-4-gy - надежное решение для быстрого и безопасного соединения двух проводников на DIN-рейке. Подходит для промышленной автоматизации, распределительных щитов и оборудования, где важна скорость монтажа и устойчивость к перепадам температур.

Назначение и область применения

Клемма проходная DKC vpr-4-gy используется для создания последовательного соединения между двумя проводниками без разрыва цепи. Применяется в силовых и слаботочных цепях: управления станками, конвейерами, освещением, системами автоматики. Благодаря зажиму Push-in идеально подходит для частой сборки/демонтажа, когда важно минимизировать время работ.

Технические характеристики

• Количество контактов: 2
• Тип зажима: пружинный (Push-in) - вставка провода без инструментов
• Диапазон сечений проводов: 0,14–6 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 800 В
• Рабочая температура: от –40 C до +105 C
• Ширина: 6,2 мм
• Высота: 36,8 мм
• Положение подключения: сверху
• Материал корпуса: термопласт PA 6.6 (полиамид)
• Класс горючести: V0 (UL-94) - самозатухающий материал
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Необходимость замыкающей пластины: да - требуется для соединения нескольких клемм в ряд
• Количество каналов для перемычек: 2

Совместимость и монтаж

Клемма DKC vpr-4-gy совместима с любыми стандартными DIN-рейками 35 мм, включая OMEGA. Устанавливается просто: защелкивается на рейке до характерного щелчка. Для подключения провода достаточно вставить его в гнездо до упора - механизм зажима сработает автоматически. Кнопка-толкатель позволяет легко вытащить провод при необходимости. Перемычки вставляются в два специальных канала - для передачи сигнала или питания между соседними клеммами. Обязательно используйте комплектную замыкающую пластину при установке более одной клеммы в цепи.

Безопасность и стандарты

Изоляция корпуса соответствует классу горючести V0 по UL-94 - материал не поддерживает горение и самостоятельно затухает после удаления источника пламени. Номинальное напряжение 800 В и рабочий диапазон температур от –40 C до +105 C обеспечивают безопасную работу даже в экстремальных условиях. Соответствует требованиям IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Зажим Push-in исключает необходимость отвертки - монтаж в 2–3 раза быстрее, чем с винтовыми клеммами
• Защита от ошибок: кнопка предотвращает случайное нажатие и выпадение провода
• Устойчивость к вибрациям - пружинный контакт сохраняет давление на жилу
• Высокая плотность монтажа: ширина всего 6,2 мм позволяет разместить много клемм в ограниченном пространстве
• Стандартный серый цвет - удобен для визуального различения в составе группировки

Ограничения применения

• Не рекомендуется использовать для многожильных проводов без наконечников - возможен выход из строя зажима при деформации жил
• Подходит только для медных проводов; алюминиевые требуют специальных клемм
• Максимальное сечение - 6 мм2; провода большего диаметра не войдут
• Обязательно использование замыкающих пластин - без них цепь будет разорвана
• Не предназначен для постоянного погружения в жидкости - IP-класс не указан, значит, защита только от брызг и пыли

Примеры использования

• Соединение входного и выходного провода в модульном реле
• Передача фазы через несколько клемм в распределительном щите
• Подключение датчиков и исполнительных механизмов на линии конвейера
• Формирование группы заземления или нулевой шины в автоматических системах

Практические советы

• Перед вставкой провода убедитесь, что он зачищен на 8–10 мм - меньше не схватится, больше может повредить внутренний механизм
• Для многожильных проводов используйте наконечники типа “штыревые” - они увеличат срок службы контакта
• Проверьте правильность фиксации: легкий рывок за провод должен не вызывать его выскальзывания
• При установке нескольких клемм в ряд - всегда применяйте замыкающие пластины, иначе ток не пройдет дальше первой
• При работе в холоде (ниже –20 C) согрейте провод руками перед вставкой - термопласт становится менее эластичным
• После монтажа проверьте температуру клеммы под нагрузкой - нагрев выше 60 C указывает на плохой контакт
