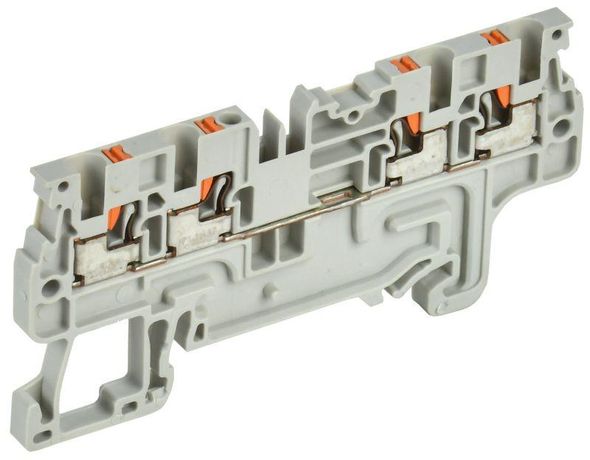

Колодка клеммная CP-MC 4 вывода 1,5мм2 серая | YCT22-00-4-K03-001 IEK

Колодка клеммная CP-MC 4 вывода 1,5 мм2 серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, этот продукт удобен как для монтажа, так и для обслуживания. Артикул yct22-00-4-k03-001 соответствует серии CP-MC, которая решает задачи многократного подключения без потери качества соединения.

Назначение и область применения

Колодка клеммная CP-MC 4 вывода 1,5 мм2 серая используется для создания разветвлённых электрических цепей там, где требуется подключить несколько проводов к одному точечному соединению. Подходит для сборки силовых и слаботочных щитов: освещения, автоматики, управления оборудованием, систем безопасности. Часто применяется в промышленной автоматике, на конвейерах, в системах вентиляции и насосных станциях.

Технические характеристики

• Количество контактов: 4
• Сечение проводника: 0,2–1,5 мм2 - подходит как для одножильных, так и для многожильных проводов (с наконечником или без)
• Номинальный ток: 15 А
• Номинальное напряжение: 800 В
• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Метод установки: крепление на DIN-рейку 35 мм
• Ширина одного модуля: 3,5 мм
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +85 C
• Замыкающая пластина: да - позволяет соединять соседние клеммы внутри колодки
• Позиция подключения: сверху

Совместимость и монтаж

Колодка клеммная CP-MC 4 вывода 1,5 мм2 серая легко фиксируется на стандартной DIN-рейке 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечником - просто вставьте жилу до упора. Зажим сработает автоматически.
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку разблокировки, введите провод, затем отпустите кнопку. Это обеспечивает плотный контакт и исключает перегибы жил.

Каждая из четырёх клемм работает автономно, но благодаря наличию замыкающей пластины можно соединить любые соседние точки внутри колодки. Для соединения между несколькими колодками используйте штыревые перемычки (доступны отдельно).

Безопасность и стандарты

Колодка соответствует требованиям к электроизоляции и термической стойкости для работы в условиях промышленного оборудования. Номинальное напряжение 800 В обеспечивает безопасность даже в сетях с высокими импульсными нагрузками. Материал корпуса - самозатухающий поликарбонат, что снижает риск распространения пламени.

Преимущества

• Отсутствие необходимости в отвертках - экономия времени при монтаже и сервисном обслуживании
• Высокая надёжность соединения за счёт равномерного давления пружины
• Стабильная работа при широком диапазоне температур - подходит для холодных складов и нагретых помещений
• Возможность комбинирования с другими клеммами серии CP-MC для формирования многоуровневых блоков
• Фиксация проводов без повреждения жил - особенно важно для многожильных кабелей

Ограничения применения

• Не рекомендуется использовать для проводов сечением более 1,5 мм2 - возможен перегрев и потеря контакта
• Гибкие многожильные провода без наконечника требуют обязательного использования кнопки разблокировки; игнорирование этого правила приведёт к плохому контакту
• Не предназначен для постоянного погружения в жидкости или воздействия агрессивных сред - не имеет защиты IP выше базовой
• Не следует применять в цепях с частыми механическими вибрациями без дополнительной фиксации кабелей

Примеры использования

• Подключение трёх датчиков и одного исполнительного устройства к одному выходу контроллера
• Разветвление фазы L в распределительном щите для питания нескольких светильников
• Объединение нулевых проводов в группе розеток
• Создание универсального блока для подключения сигнализационных цепей в пульте управления

Практические советы

• Перед монтажом проверьте сечение провода - он должен попадать в диапазон 0,2–1,5 мм2. Превышение вызывает проскальзывание, недостаток - слабый контакт.
• Для многожильных проводов всегда используйте наконечники - это увеличивает срок службы соединения и снижает риск окисления.
• Если вы собираете длинную цепочку таких колодок, убедитесь, что все они установлены в одном направлении - это упрощает диагностику и замену.
• После монтажа легонько потяните каждый провод - это проверяет надёжность фиксации. Колодка CP-MC 4 вывода 1,5 мм2 серая от IEK не требует периодического подтягивания, но первичная проверка обязательна.
• Артикул yct22-00-4-k03-001 совместим с перемычками других изделий серии CP-MC - сохраняйте комплектацию при закупке запчастей.
