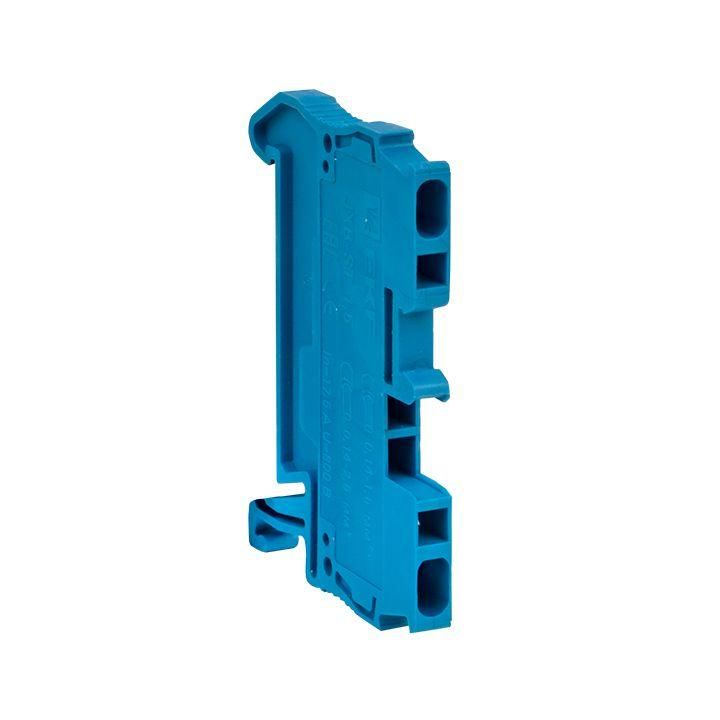

Колодка клеммная пружинная JXB-ST-1.5 17.5А синяя EKF PROxima | plc-jxb-st-1.5-blue

Колодка клеммная пружинная JXB-ST-1.5 17.5А синяя от EKF PROxima - это надёжное решение для быстрого и безопасного подключения одиночных проводников в распределительных щитах. Простая установка на DIN-рейку, высокая плотность компактного исполнения и отсутствие необходимости в инструменте для затяжки делают её удобным выбором для монтажа силовых и слаботочных цепей.

Назначение и область применения

Колодка клеммная JXB-ST-1.5 17.5А синяя используется для соединения и разветвления проводов в электрических щитах. Подходит для подключения фазных, нулевых и защитных проводников заземления. Часто применяется в системах автоматизации, освещения, управления оборудованием и других задачах, где требуется надёжное и быстрое соединение без болтовых зажимов.

Технические характеристики

• Номинальный ток: 17,5 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 690 В переменного тока (50 Гц), соответствует требованиям большинства распределительных устройств
• Диапазон сечений провода: 0,14–2,5 мм2 - подходит для медных жил от тонких сигнальных до основных силовых
• Тип зажима: пружинный - обеспечивает постоянное давление на проводник без ослабления со временем
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и щитами
• Количество контактов: один - каждая колодка принимает один входной и один выходной провод
• Количество клемм на уровне: две - позволяет соединить два провода внутри одной единицы
• Позиция подключения: сверху - удобно для прокладки проводов в щите без перегибов
• Ширина шага: 4,2 мм - компактный формат, позволяет размещать много элементов на ограниченном пространстве
• Рабочая температура: от -40 C до +80 C - работает в холодных помещениях и нагреваемых зонах
• Материал корпуса: полиамид PA - огнестойкий, устойчив к механическим повреждениям и химическим воздействиям
• Цвет: синий - стандартный цвет для фазных проводников (по Евростандарту IEC 60445)
• Высота: 36,9 мм - учтено при планировании габаритов щита
• Установка замыкающей пластины: да - можно использовать с перемычками для параллельного соединения нескольких клемм

Совместимость и монтаж

Колодка JXB-ST-1.5 17.5А синяя легко фиксируется на стандартной DIN-рейке 35 мм. Устанавливается одним движением - защёлкивается на направляющие. Для подключения провода достаточно вставить его в верхнее отверстие до упора; зажим сработает автоматически. Отключение провода выполняется нажатием отвертки в специальное отверстие сверху - пружина открывается, и провод свободно извлекается. Нет нужды в отвертках для затяжки, что снижает риск перетяга или плохого контакта.

Подходит для комбинирования с другими элементами серии EKF PROxima: можно использовать боковые заглушки для защиты неиспользуемых контактов и металлические перемычки для создания последовательных цепей.

Безопасность и стандарты

Изготовлена из огнестойкого полиамида, соответствует требованиям безопасности EN 60947-7-1 и IEC 60947-7-1. Работает в условиях повышенной влажности и перепадов температур. Цветовая маркировка (синий) соответствует международному стандарту IEC 60445 для фазных проводников. Компоненты проходят контроль качества на соответствие заявленным параметрам тока и напряжения.

Преимущества

• Быстрая установка - не требует отверток для затяжки, экономит время при монтаже
• Стабильный контакт - пружинный механизм не ослабевает со временем, исключает прогревание
• Компактность - маленький шаг 4,2 мм позволяет разместить больше точек подключения в одном ряду
• Гибкость - поддерживает широкий диапазон сечений проводов, от 0,14 до 2,5 мм2
• Надёжность материала - полиамид не трескается при ударах и не горит
• Легкая диагностика - доступ к зажиму сверху позволяет проверить и отключить провод без демонтажа всей группы

Ограничения применения

• Не предназначен для многожильных проводов без оконцевания - рекомендуется использовать наконечники для проводов сечением более 1,5 мм2
• Не следует использовать в цепях постоянного тока выше 800 В - максимальное напряжение указано только для переменного тока 50 Гц
• Запрещён монтаж в местах с постоянным воздействием воды или масла - хотя IP-класс не указан, материал не герметизирован
• Не подходит для частых подключений/отключений - пружины имеют ограниченную долговечность при циклическом использовании

Примеры использования

• Подключение фазы к нескольким автоматическим выключателям в распределительном щите
• Разветвление нулевого проводника перед группой УЗО
• Объединение проводов заземления в щите с помощью перемычек
• Соединение сигналов от датчиков и кнопок в пульте управления станком
• Формирование цепей питания светильников в офисных и промышленных помещениях

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция может помешать хорошему контакту
• Для многожильных проводов используйте наконечники типа “штырь” - они предотвращают запутывание жил и обеспечивают лучший контакт
• Проверьте глубину вхождения провода - он должен войти до упора, иначе контакт будет нестабильным
• При сборке щита чередуйте цвета: синий - фаза, жёлто-зелёный - земля, белый - ноль - так легче ориентироваться при обслуживании
• Если клемма стоит на конце ряда - обязательно установите боковую заглушку, чтобы избежать случайного прикосновения к токоведущим частям
• Не используйте эту клемму для проводов сечением менее 0,14 мм2 - возможен неконтролируемый выход провода из зажима
