Клемма пружинная соединительная КСПнз3-L+N+PE | UKZ-B06-3P-F1-E1-10 IEK

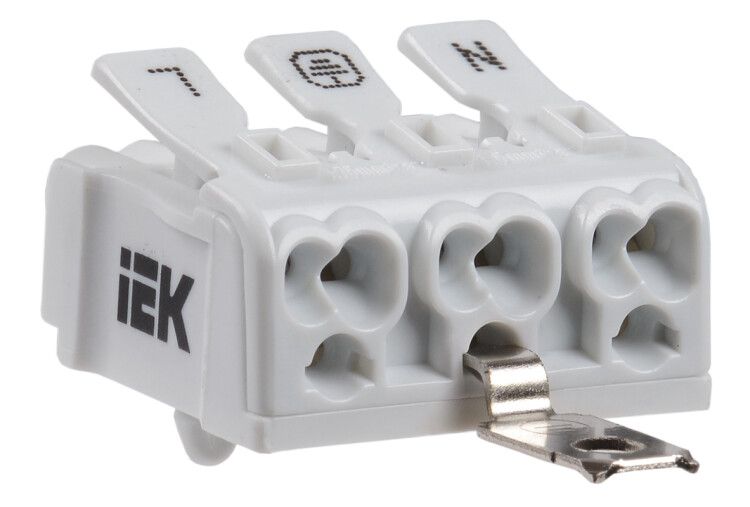

Клемма пружинная соединительная КСПнз3-L+N+PE от IEK - компактное устройство для надёжного соединения трёх проводов: фазного, нулевого и защитного заземления. Подходит для монтажа в распределительных щитах, на панелях управления и других местах, где требуется быстрое и безопасное подключение медных проводов сечением 0,5–2,5 мм2.

Назначение и область применения

Клемма КСПнз3-L+N+PE используется для создания постоянных электрических соединений в сетях переменного тока до 450 В и частотой 50 Гц. Применяется там, где необходимо объединить три провода - L (фаза), N (нулевой рабочий) и PE (защитное заземление) - в одном корпусе. Особенно удобна при сборке распределительных щитов, подключении автоматических выключателей, УЗО, реле и другого оборудования. Подходит для жилых, коммерческих и промышленных объектов.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Количество полюсов: 3 (L, N, PE)
• Сечение подключаемых проводов: 0,5 – 2,5 мм2 (медные одножильные и многожильные)
• Тип зажима: пружинный, безвинтовой - позволяет подключать провод одним движением
• Расположение входов: сбоку - обеспечивает компактную укладку в шкафах
• Материал корпуса: ПВХ - устойчив к воздействию химикатов и механическим повреждениям
• Рабочая температура: от -60 C до +40 C - подходит для холодных помещений и открытых площадок
• Ширина: 5 мм - экономит место в щите
• Цвет: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Клемма КСПнз3-L+N+PE монтируется непосредственно на DIN-рейку без дополнительных креплений. Для подключения достаточно вставить подготовленный провод в соответствующий канал до характерного щелчка - пружинный механизм зафиксирует жилу. Нет необходимости использовать инструменты для затяжки. Монтаж возможен даже при ограниченном доступе - благодаря боковому расположению контактов. Совместима с любыми стандартными DIN-рейками шириной 35 мм.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к изоляционным материалам и теплостойкости, применяемым в электроустановках. Корпус из ПВХ не поддерживает горение и не выделяет токсичных веществ при перегреве. Производитель IEK гарантирует соответствие изделий нормам безопасности, принятым в России и странах ЕАЭС. Однако не является взрывозащищённой и не предназначена для работы во взрывоопасных средах.

Преимущества

• Быстрая установка - не требует отвертки, снижает время монтажа
• Удобная компоновка - все три функциональных канала в одном модуле
• Стабильный контакт - пружинный зажим предотвращает ослабление соединения со временем
• Высокая плотность монтажа - всего 5 мм ширины позволяют разместить много клемм в узком месте
• Работает при экстремальных температурах - от -60 C до +40 C

Ограничения применения

• Не допускается использование с алюминиевыми проводами - только медные
• Не подходит для проводов сечением менее 0,5 мм2 или более 2,5 мм2 - риск перегрева или плохого контакта
• Не предназначен для подключения гибких многожильных проводов без оконцевания (наконечники должны быть запрессованы)
• Не рассчитана на высокую вибрацию - не рекомендуется для установки на мобильных или колеблющихся устройствах
• Не имеет защиты от случайного открытия - при наличии детей или в условиях повышенной опасности стоит использовать крышки или закрывающие элементы

Примеры использования

• Подключение УЗО или дифференциального автомата - фаза, ноль и земля в одной точке
• Объединение нескольких светильников в одной группе - параллельное подключение фазы и нуля
• Распределение заземления между несколькими приборами - один PE-провод через клемму разветвляется на несколько выходов
• Сборка щита управления станком - компактное решение для подключения силового и сигнального кабелей

Практические советы

• Перед подключением зачистите провод на 8–10 мм - недостаточно зачищенная жила не войдёт в зажим
• Для многожильных проводов используйте наконечники типа ШВИ или ШВ - они предотвращают выпадение жил и обеспечивают лучший контакт
• Проверьте, что провод полностью вошёл в канал - слышится чёткий щелчок; если нет - попробуйте ещё раз
• Не перегружайте клемму - максимальный ток 16 А, не подключайте нагрузки выше этого значения
• При использовании в сыром помещении - убедитесь, что щит герметичен, так как сама клемма не имеет IP-защиты
• При замене - не пытайтесь вытянуть провод резко: нажмите на рычаг освобождения, чтобы разблокировать зажим
