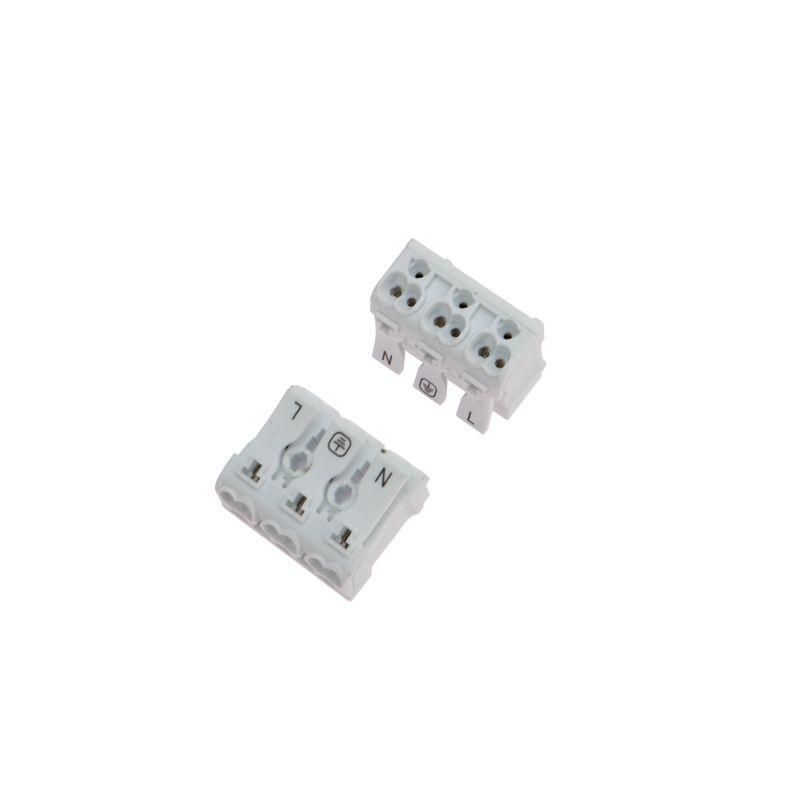

Клемма пружинная соединительная КСП 3-полюсная (100 шт./уп.) | 07-6215 REXANT MEET

Клемма пружинная соединительная КСП 3-полюсная (100 шт./уп.) от REXANT - компактное решение для надёжного соединения трёх проводов в распределительных коробках, щитах и оборудовании. Артикулы 07-6215 и etm07-6215 подходят для быстрого монтажа в условиях ограниченного пространства.

Назначение и область применения

Клемма пружинная соединительная КСП 3-полюсная используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока до 450 В. Подходит для сборки силовых и управляющих цепей в электрошкафах, освещении, автоматизации, бытовой технике и промышленном оборудовании. Благодаря маркировке «ФАЗА», «НОЛЬ», «ЗЕМЛЯ» снижается риск ошибок при подключении.

Технические характеристики

• Количество полюсов: 3
• Сечение проводника: 0,5–2,5 мм2 (для одножильных и многожильных медных проводов)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Температурный диапазон: от -60 C до +40 C
• Способ присоединения: винтовое зажимное соединение с пружинным механизмом
• Положение входа провода: боковое
• Габаритная ширина: 26 мм
• Материал корпуса: самозатухающий ПВХ (белый цвет)
• Материал контактов: электротехническая сталь

Совместимость и монтаж

Клемма пружинная соединительная КСП 3-полюсная монтируется непосредственно на DIN-рейку или крепится вручную. Для подключения необходимо:

• Зафиксировать проводник в зажиме путём нажатия на рычаг защёлки;
• Убедиться, что жила полностью вошла в контактную камеру (не более 2,5 мм2);
• Не использовать провода из алюминия или комбинированные (медно-алюминиевые);
• Избегать перегрузки - максимальный ток 16 А не должен превышаться даже кратковременно.

Подключение выполняется одним движением - без инструментов. После вставки провода защёлка фиксирует его механически.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы в бытовых и промышленных системах. Самозатухающий ПВХ обеспечивает противопожарную безопасность. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Не предназначен для взрывоопасных сред.

Преимущества

• Экономия времени: быстрая замена и подключение без отвертки;
• Чёткая маркировка: предотвращает путаницу между фазой, нулём и заземлением;
• Стабильность контакта: пружинный механизм сохраняет давление на провод при колебаниях температуры и вибрации;
• Высокая плотность: три полюса занимают всего 26 мм ширины - удобно для компактных щитов;
• Устойчивость к перепадам температур: работает в суровых условиях - от холодных складов до нагреваемых помещений.

Ограничения применения

• Не допускается использование с алюминиевыми, медно-алюминиевыми или гибкими многожильными проводами с оплеткой без наконечников;
• Максимальное сечение - 2,5 мм2; попытки вставить больший провод повредят механизм;
• Не рекомендовано применение вне диапазона -60…+40 C - при более высоких температурах возможна деформация корпуса;
• Не предназначена для постоянного подключения нагрузки выше 16 А - риск перегрева и выхода из строя.

Примеры использования

• Объединение фазы, нуля и заземления в распределительной коробке квартиры;
• Подключение трёхпроводного двигателя к частотному преобразователю;
• Сборка модульных устройств управления в промышленных контроллерах;
• Разводка световой сети в офисе или торговом зале с выносом групп освещения.

Практические советы

• Перед монтажом проверьте сечение провода - лучше использовать инструмент для измерения, чем полагаться на внешний вид;
• Если провод многожильный, слегка скрутите жилы перед введением - так они не рассыпаются внутри зажима;
• Не используйте клемму KSP 3-полюсная REXANT в качестве основного рубильника - она служит лишь для соединения;
• При необходимости замены - просто потяните провод, пока он не выйдет из зажима; не применяйте усилие сверх необходимого;
• Учитывайте ширину 26 мм при планировании расположения нескольких клемм - минимум 8 мм свободного места между соседними элементами для доступа.
